Bedampfungsanlage FOBA 800 und FOBA 1000

Hersteller: IvA   Institut von Ardenne Dresden


FOBA 800 im IvA Dresden

   - Erprobungsanlage
   - Verbleib?


FOBA 800 / 1 bis 4

   - Einsatz im VEB Elektronik Gera, BT Pforten, 4 FOBA 800-Anlagen

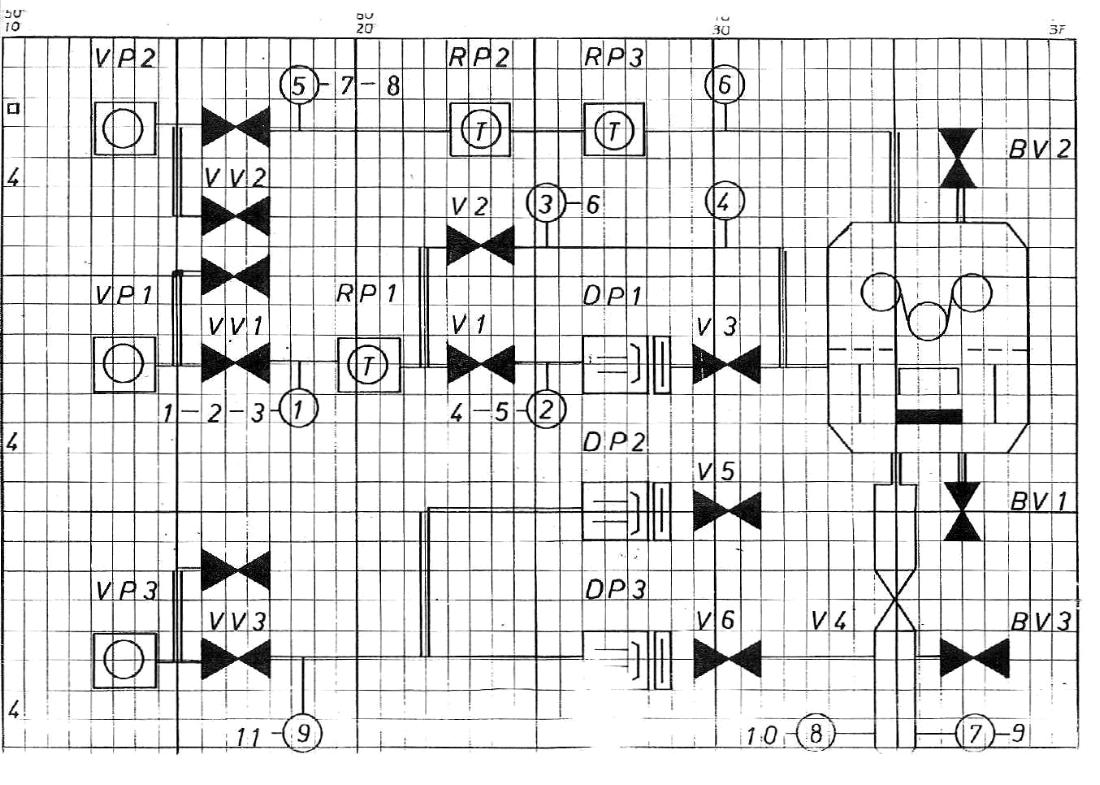

   - Hochvakuum-Bedampfungsanlage (1*E-02 Pa, Rootspumpe und Öl-Diffusionspumpe)
   - für Rohpapier (8 - 20 µm) und Folie ab 5 µm), 800 mm Breite, für Kondensatorherstellung
   - Elektronenstrahl erhitzt Aluminium hoher Reinheit (Linienverdampfer aus Verdampfungstiegel, K1520 gesteuert)
   - Belagwiderstand 2 bis 10 OHMquadrat
   - Schichtdickenkontrolle durch Leitwertmessungen (Änderung über Verweilzeit des Elektronenstrahles)
   - doppelseitige Metallisierung in einem Anlagendurchlauf
   - Bandgeschwindigkeit 3 - 6 m/s
   - E-Kanone 30 kV, 2A, gesteuert über Tyristor-Einheit
   - qualitativ besser als Ag/Zn-Tiegel-Bedampfung
   - 2. K1520-Rechner steuert gesamte Anlage, Farbmonitor für Anzeige Anlagenzustand
   - alle 4 Anlagen verschrottet



FOBA 800 / 5

   - Einsatz in der Elektronicon Gera GmbH, BT Pforten


FOBA 1000 / 1 und 2

   - Einsatz in Leipzig
   - Hochvakuum-Bedampfungsanlage für Folie, 1000 mm Breite, Verpackungsmaterial
   - Elektronenstrahl erhitzt Aluminium im Tiegel (K1520 gesteuert)
   - E-Kanone 30 kV, 2A, gesteuert über Tyristor-Einheit
   - 2. K1520-Rechner steuert gesamte Anlage, Farbmonitor für Anzeige Anlagenzustand
   - Verbleib der 2 Anlagen unbekannt (verschrottet?)




Testbetrieb der Bedampfungsanlage FOBA 800/3 im IvA Dresden

 Testbetrieb Bedampfungsanlage FOBA 800 im IvA Dresden
 Testbetrieb Bedampfungsanlage FOBA 800 im IvA Dresden

 Bedampfungsanlage FOBA 800 im Betrieb
Anlagenbild FOBA 800/1



2011: Produktionseinsatz FOBA 800 / 5 in der Electronicon GmbH Gera

 Bedampfungsanlage FOBA 800 im Betrieb
Anlage FOBA 800/5
 Bedampfungsanlage FOBA 800 im Betrieb
Seitenansicht
 Bedampfungsanlage FOBA 800 im Betrieb
Bildschirmausschrift FOBA 800/5
 Bedampfungsanlage FOBA 800 im Betrieb
K 1520 Rechner in der FOBA 800/5
 Bedampfungsanlage FOBA 800 im Betrieb
S 2000 R in der FOBA 800/5



K1520 Baugruppen der FOBA 800 / 5

 FOBA 800 K1520-Speicher-Baugruppe SPE 4
K1520-Speicher-Baugruppe SPE 4

 FOBA 800 K1520-QFA-Bildschirmspeicher<BR>
K1520-QFA-Bildschirmspeicher
 FOBA 800 K1520 256 KB dRAM-Speicher
K1520 256 KB dRAM-Speicher
 FOBA 800 K7024 Bildschirmspeicher
K7024 Bildschirmspeicher (Original IvA, Herr Hartmann)



Technische Unterlagen FOBA 800 / 1000

  mit freundlicher Genehmigung durch   VON ARDENNE Anlagentechnik GmbH Dresden

 FOBA 800 Blick von Oben
FOBA 800 Blick von Oben

 FOBA 800 Seitenansicht
FOBA 800 Seitenansicht

 FOBA 800 K1520-Speicherbelegung
FOBA 800 K1520-Speicherbelegung

 FOBA 800 Regelung belagwiderstand
FOBA 800 Regelung Belagwiderstand über Konstant-Spannungsquellen (Leitwertmessung)

 FOBA 800 Bildschirmansteuerung
FOBA 800 Bildschirmansteuerung




   Rechner-Schrank  (0.9 MB)    Schrank 50 Rechner-Stromversorgung   (0.6 MB)    K 0367 Schaltpl.       Rechner-Kopplung  (1.0 MB)

   Aufbau Bedienbildschirm  (1.0 MB)    PIO-Leiterplatte Bestückung  (3.3 MB)    PIO-Leiterplatte Schaltplan   (1.7 MB)
