Computer P 8000 Compact, EAW Berlin, Schaltpläne



Das System ist noch in der Versuchsphase





Steuerteil

P 8000 Compact Schaltplan SNT
P 8000 Compact Schaltplan SNT


Anzeige

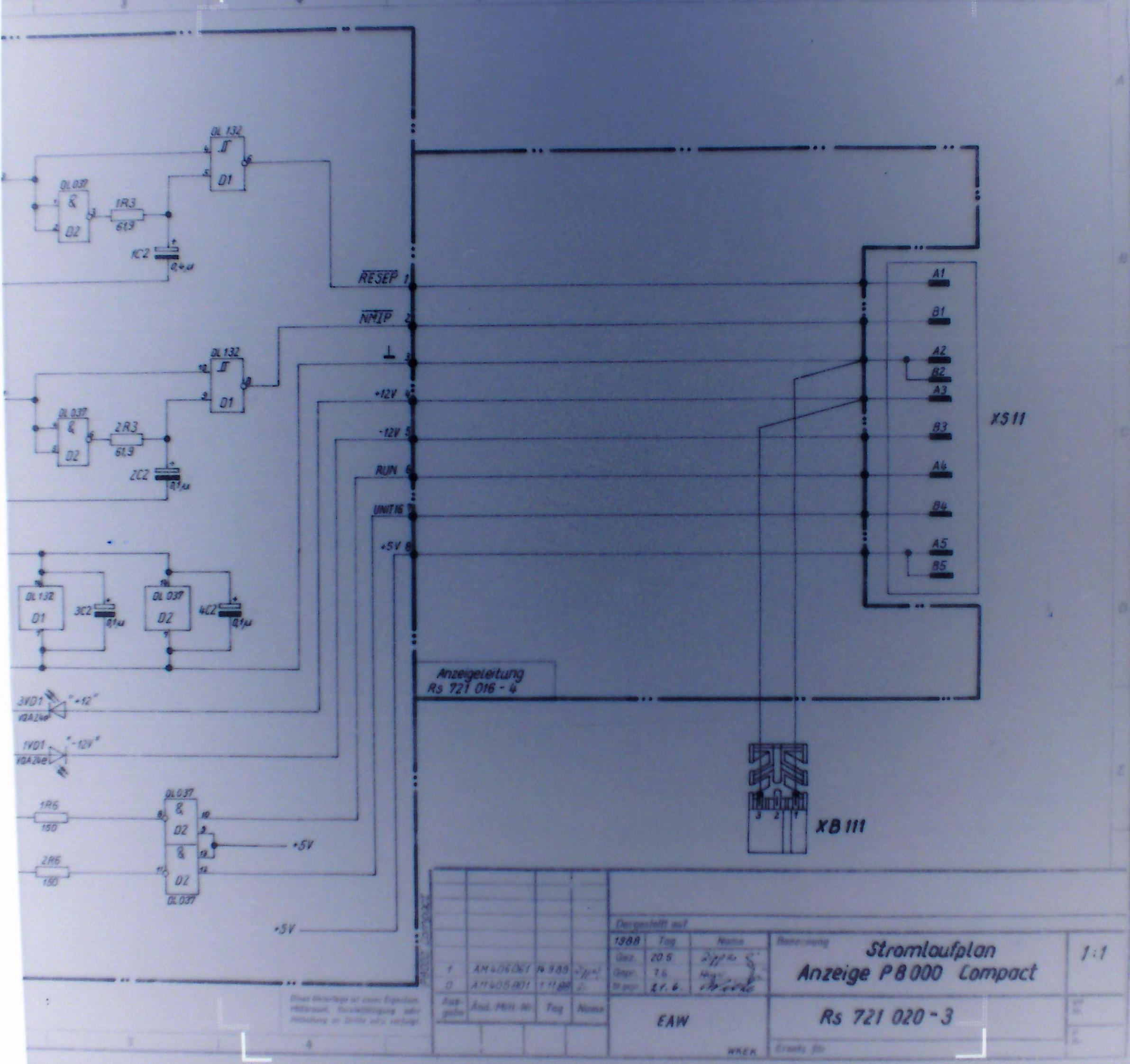

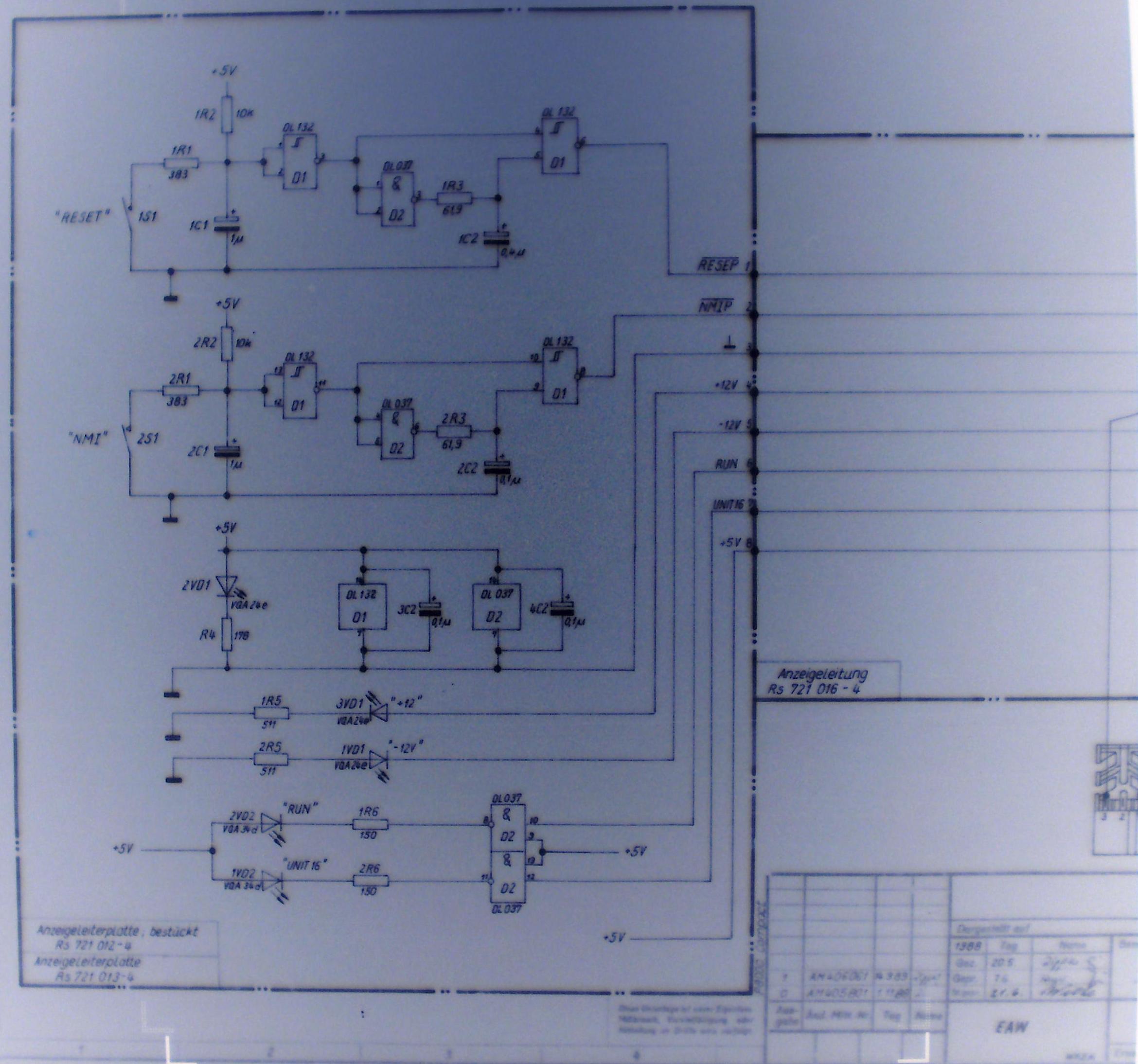

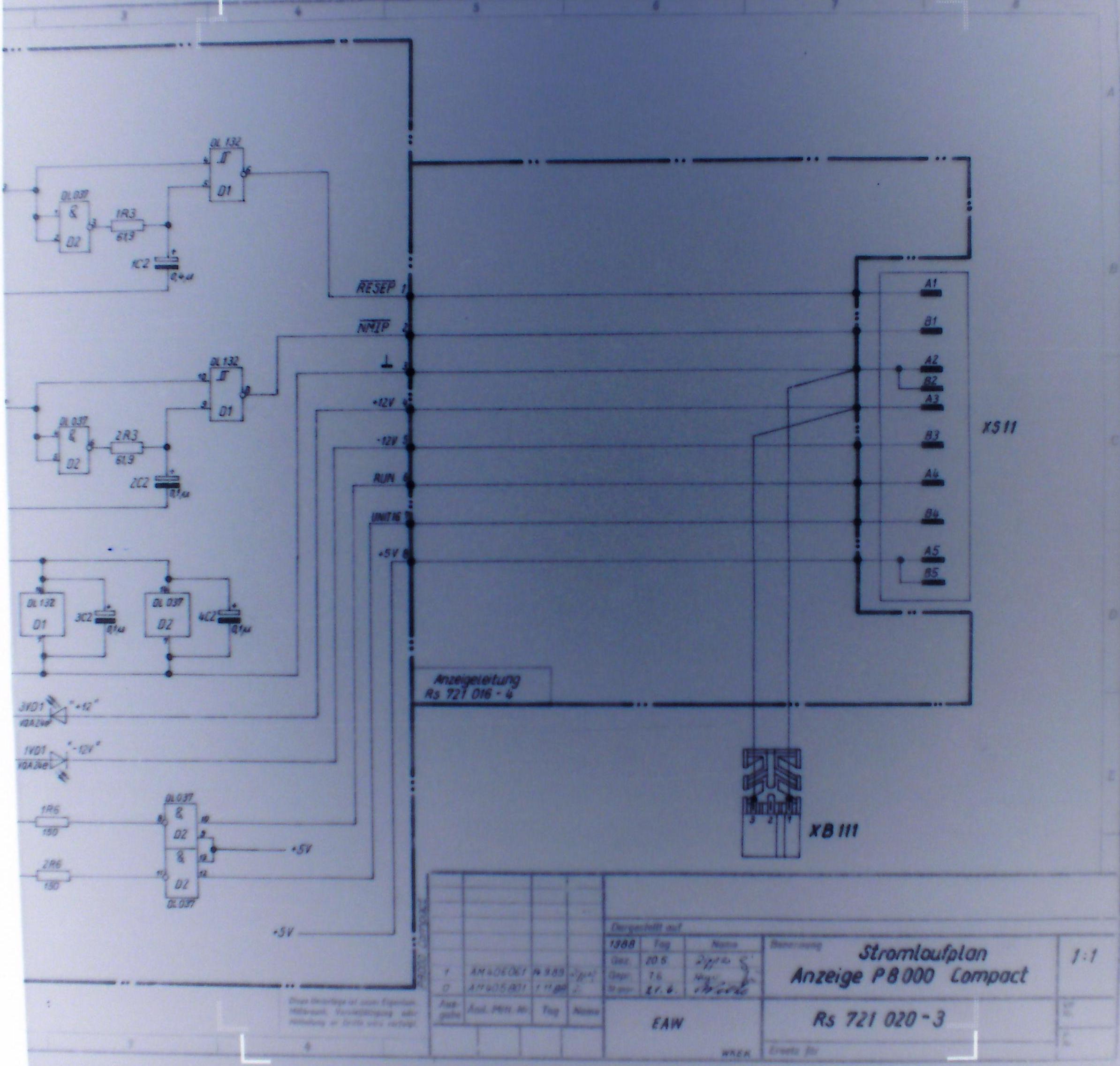

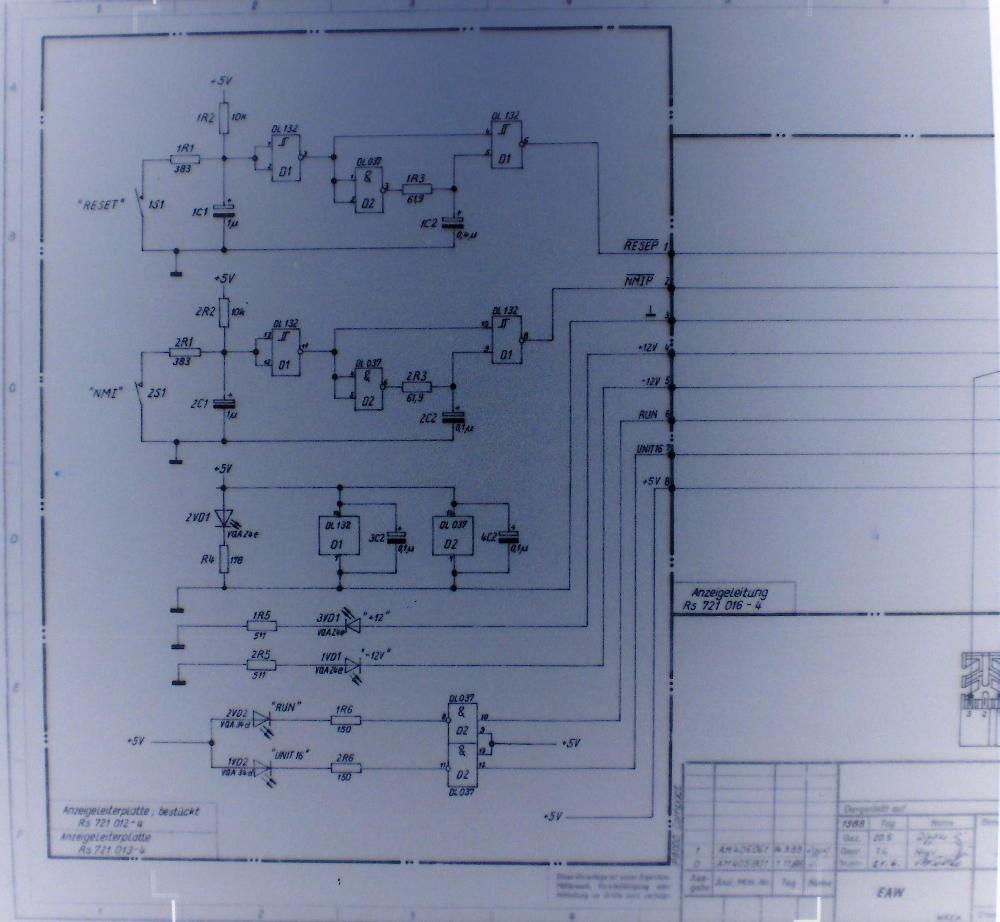

P 8000 Compact Schaltplan Anzeige
P 8000 Compact Schaltplan Anzeige
P 8000 Compact SchaltplanAnzeige
P 8000 Compact Schaltplan Anzeige
P 8000 Compact Schaltplan Anzeige

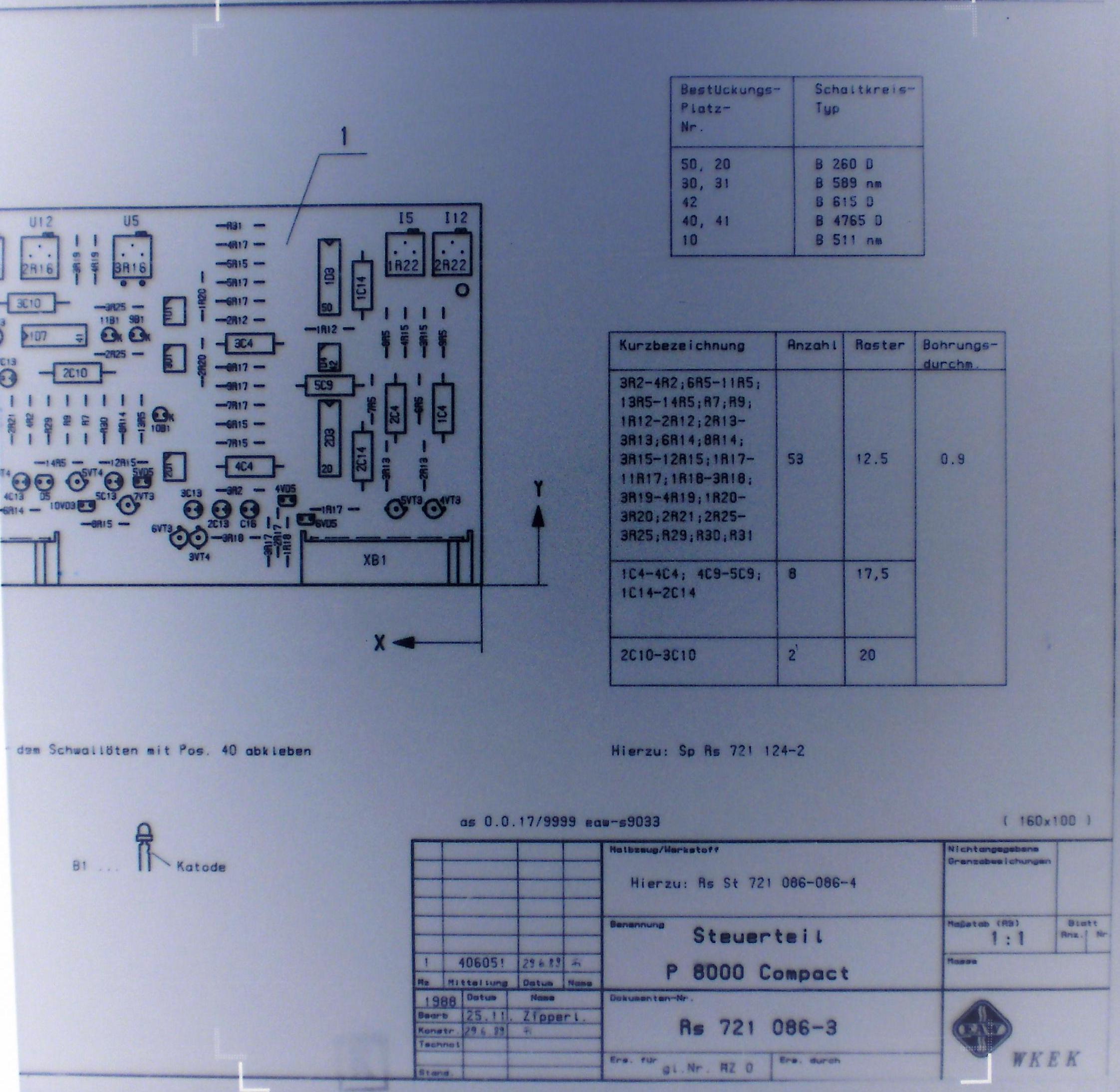

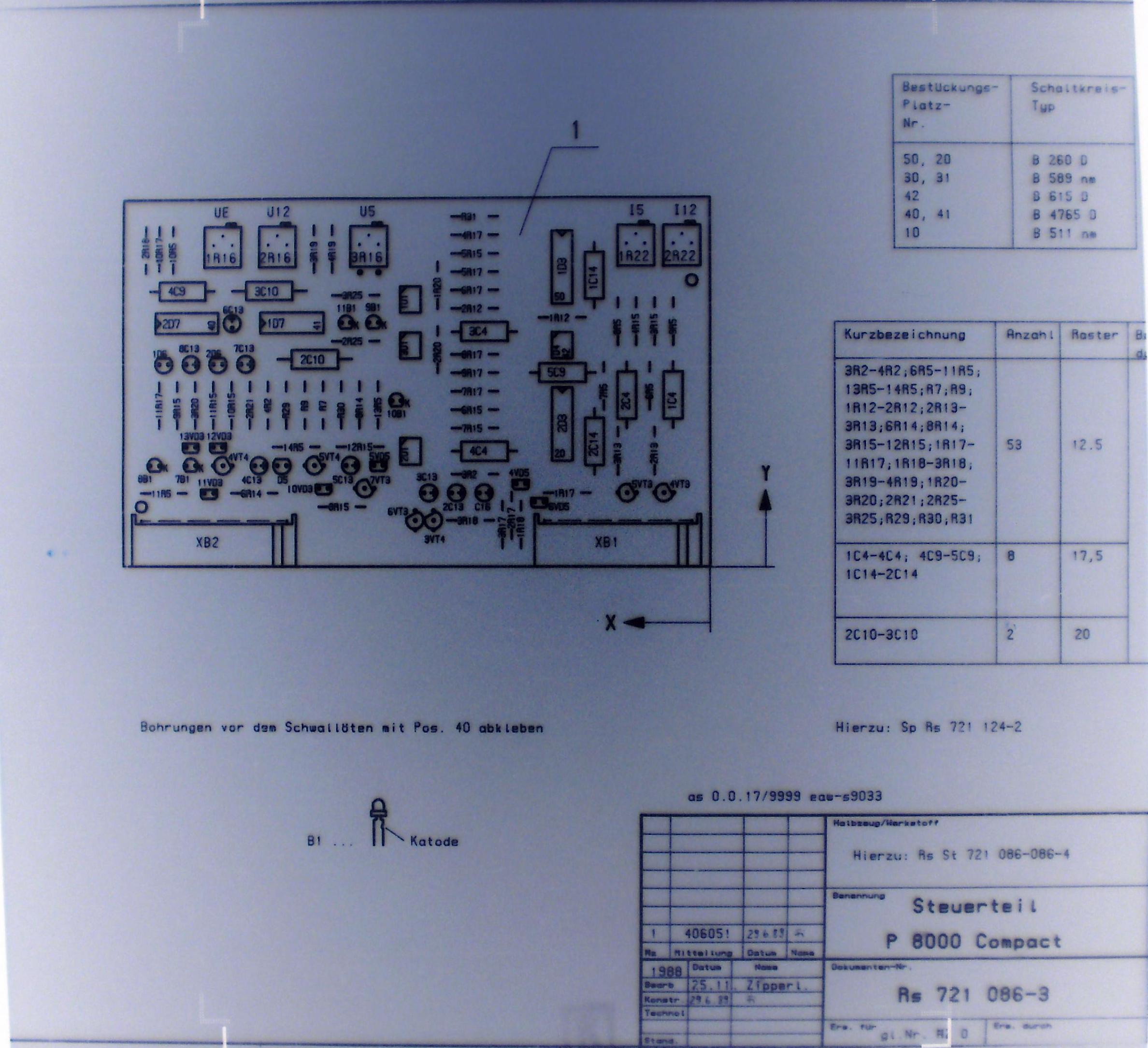

Steuerteil

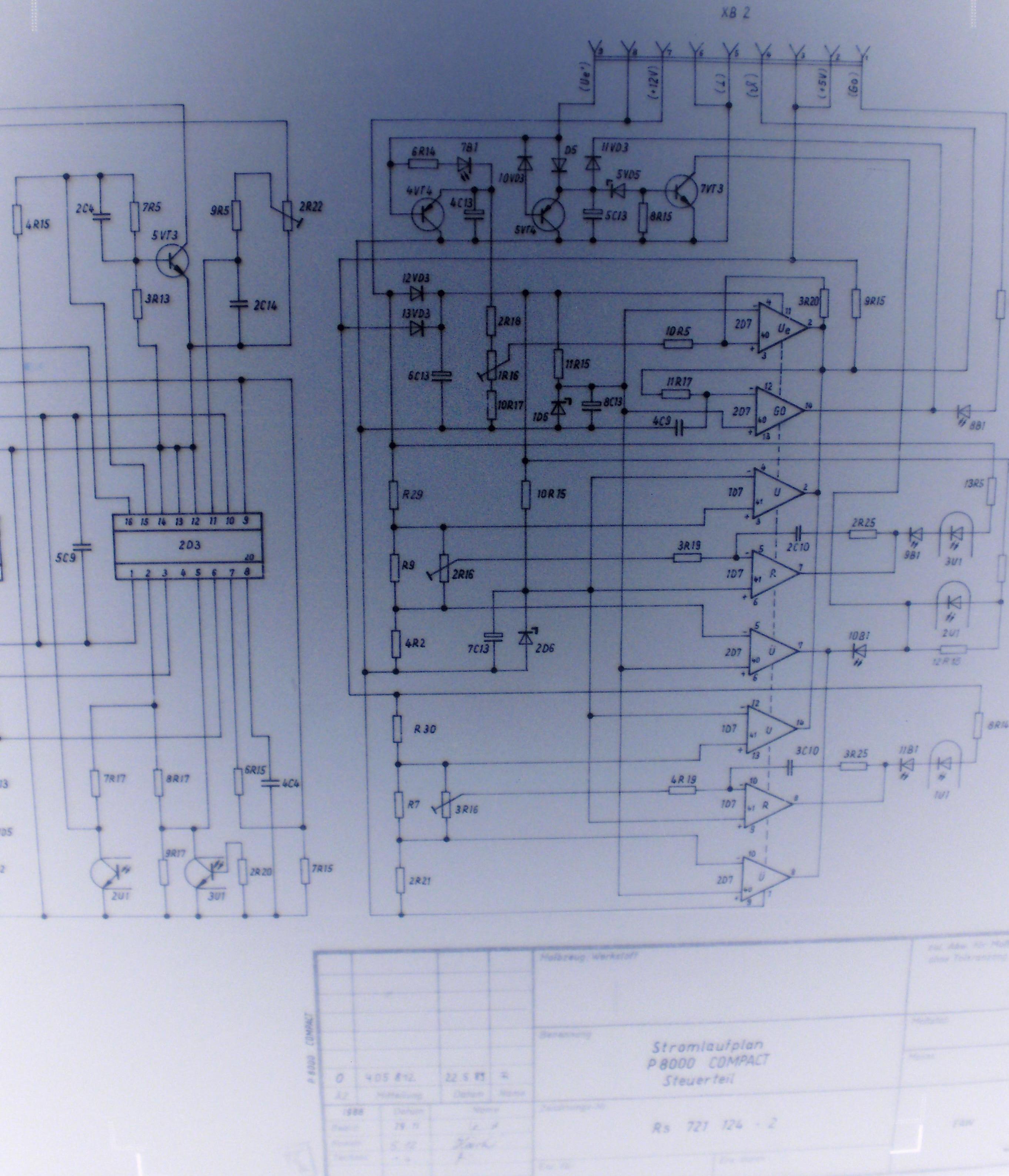

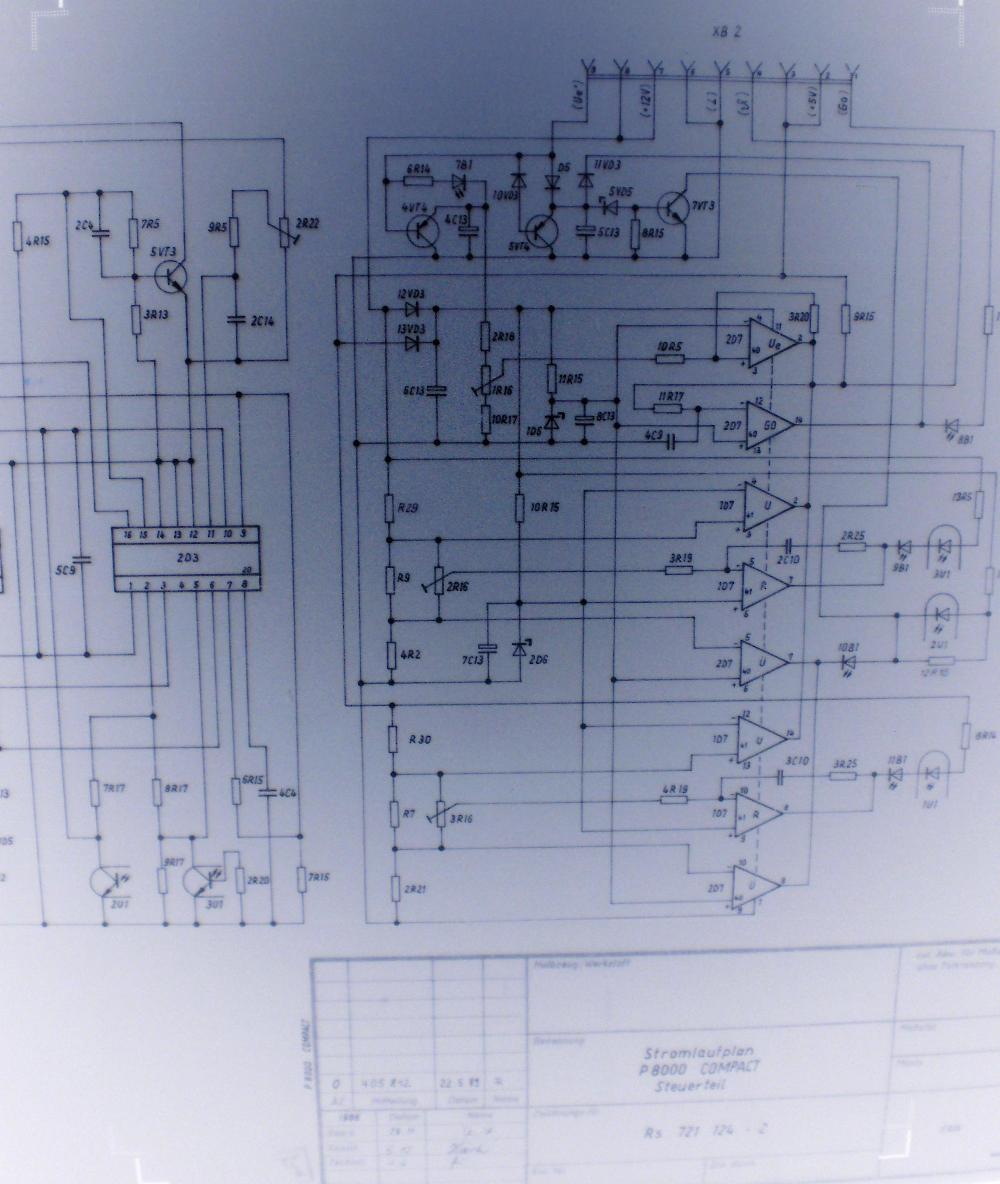

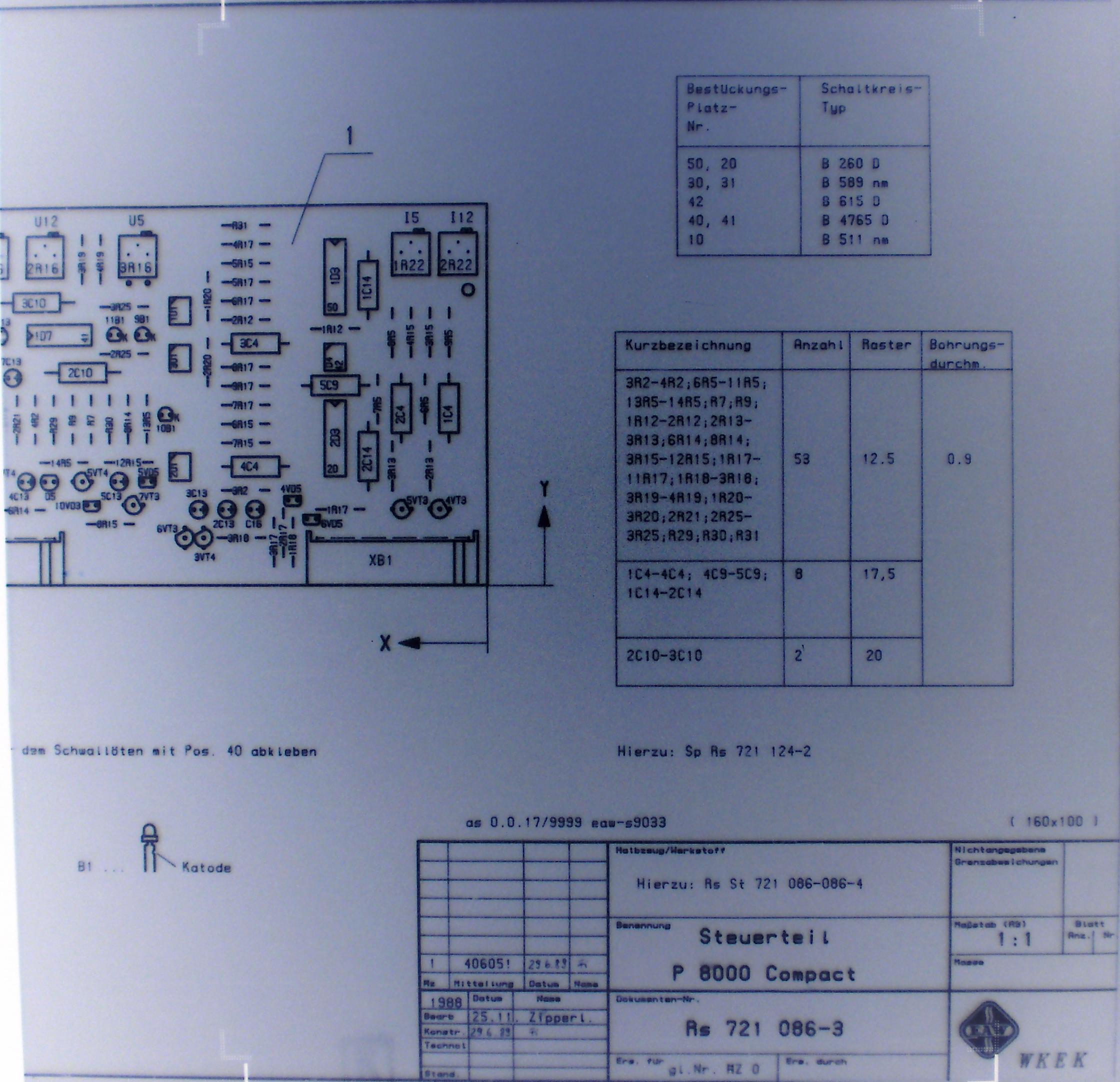

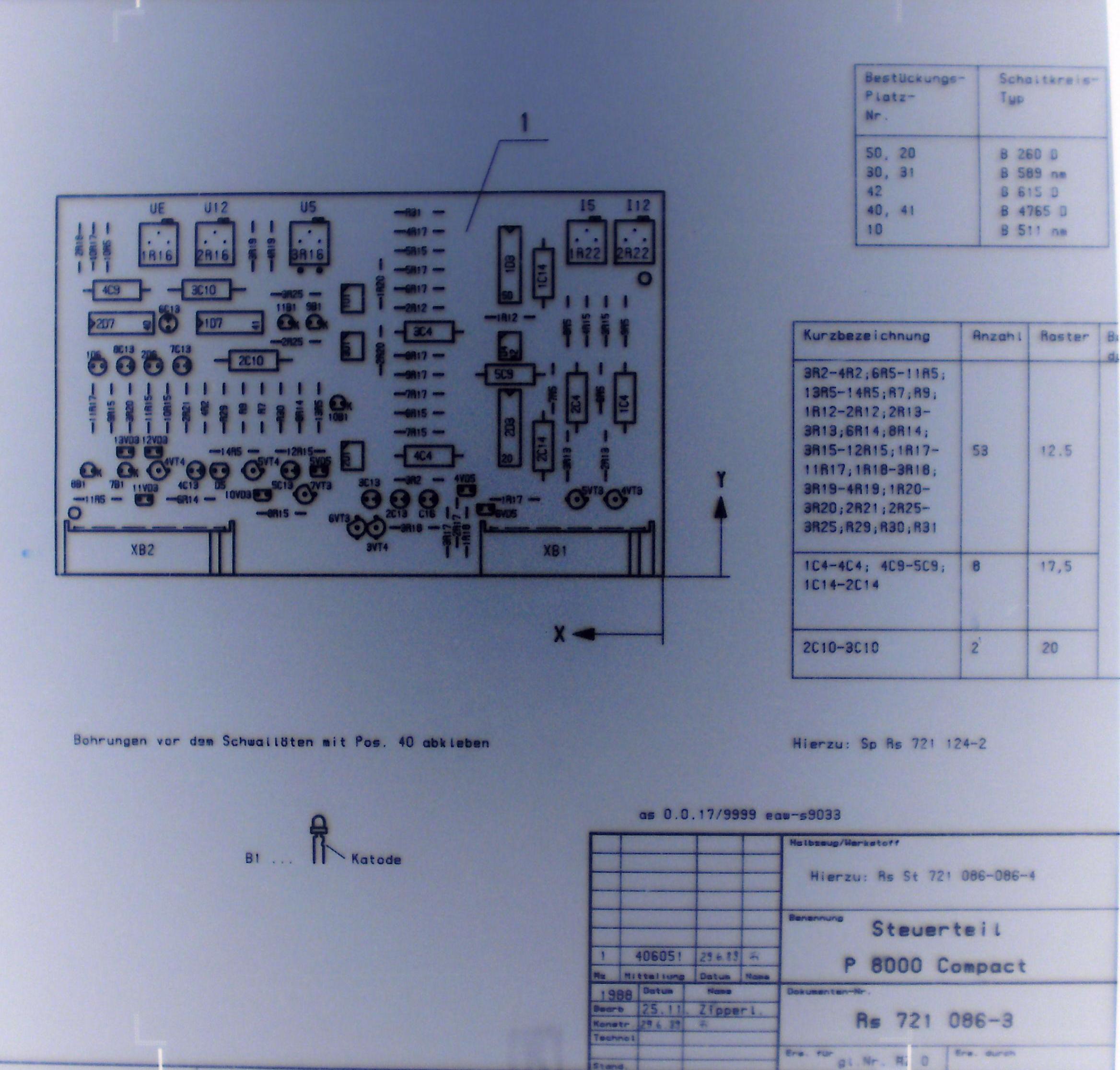

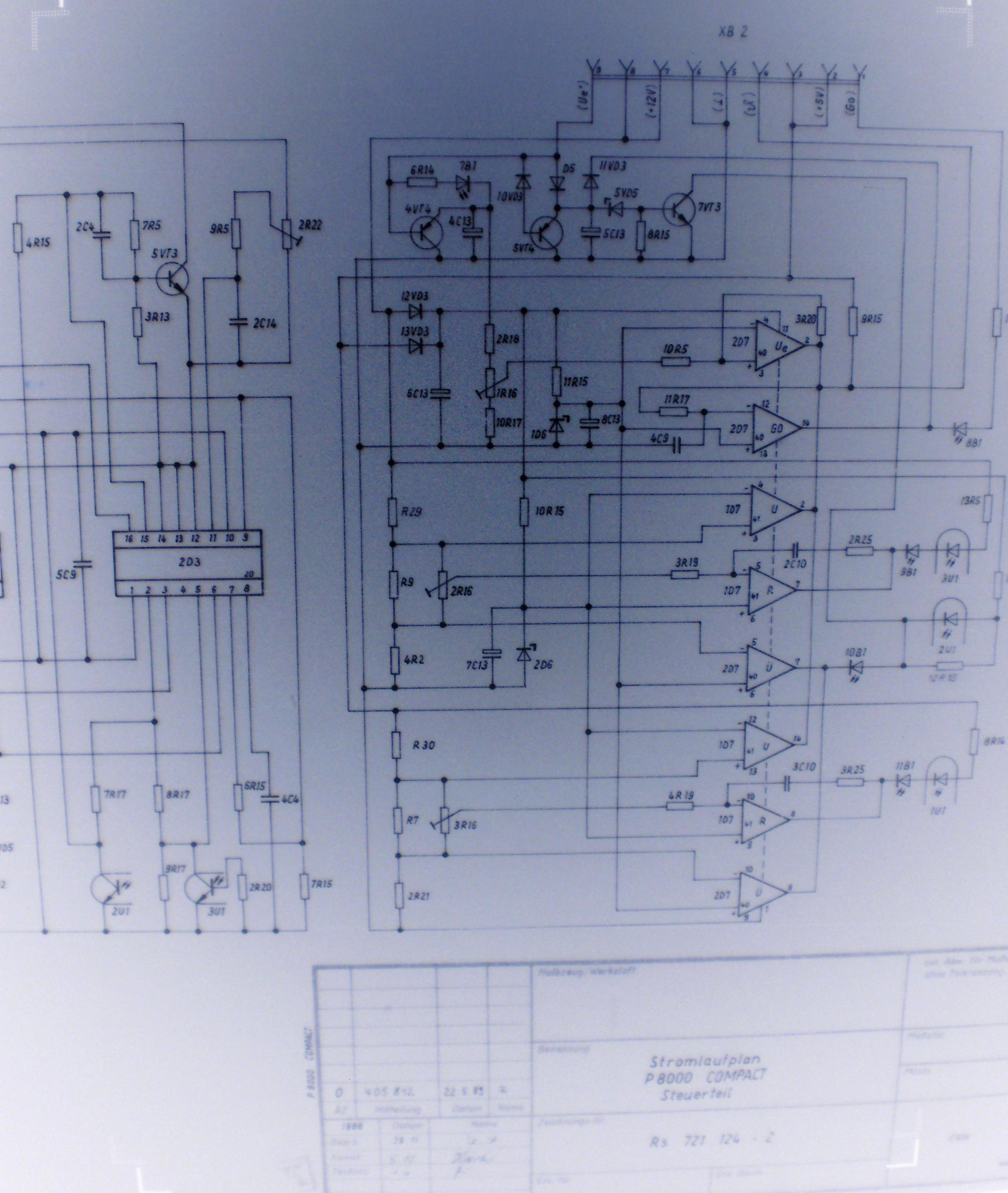

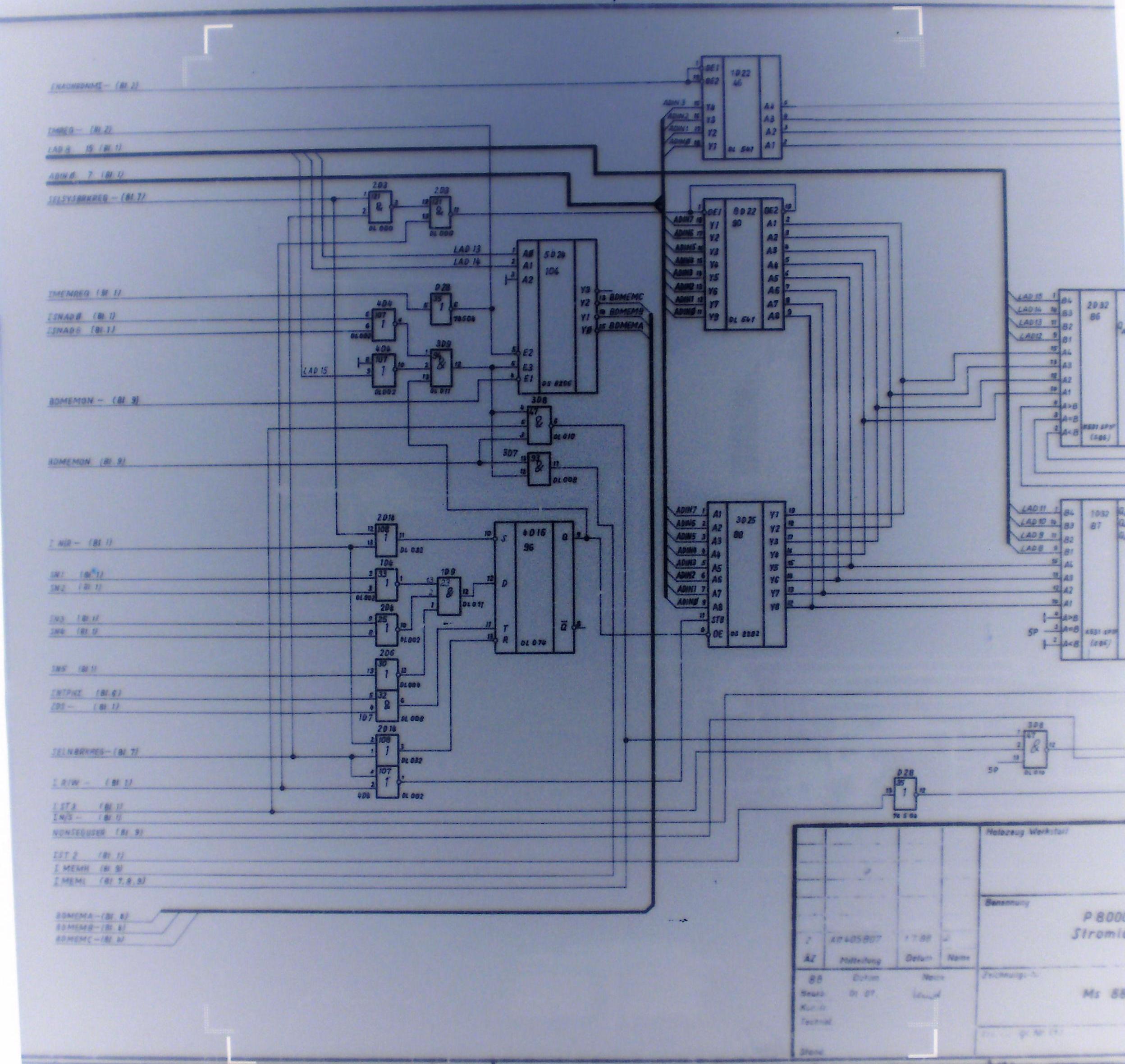

P 8000 Compact Schaltplan Steuerteil
P 8000 Compact Schaltplan Steuerteil
P 8000 Compact Schaltplan Steuerteil

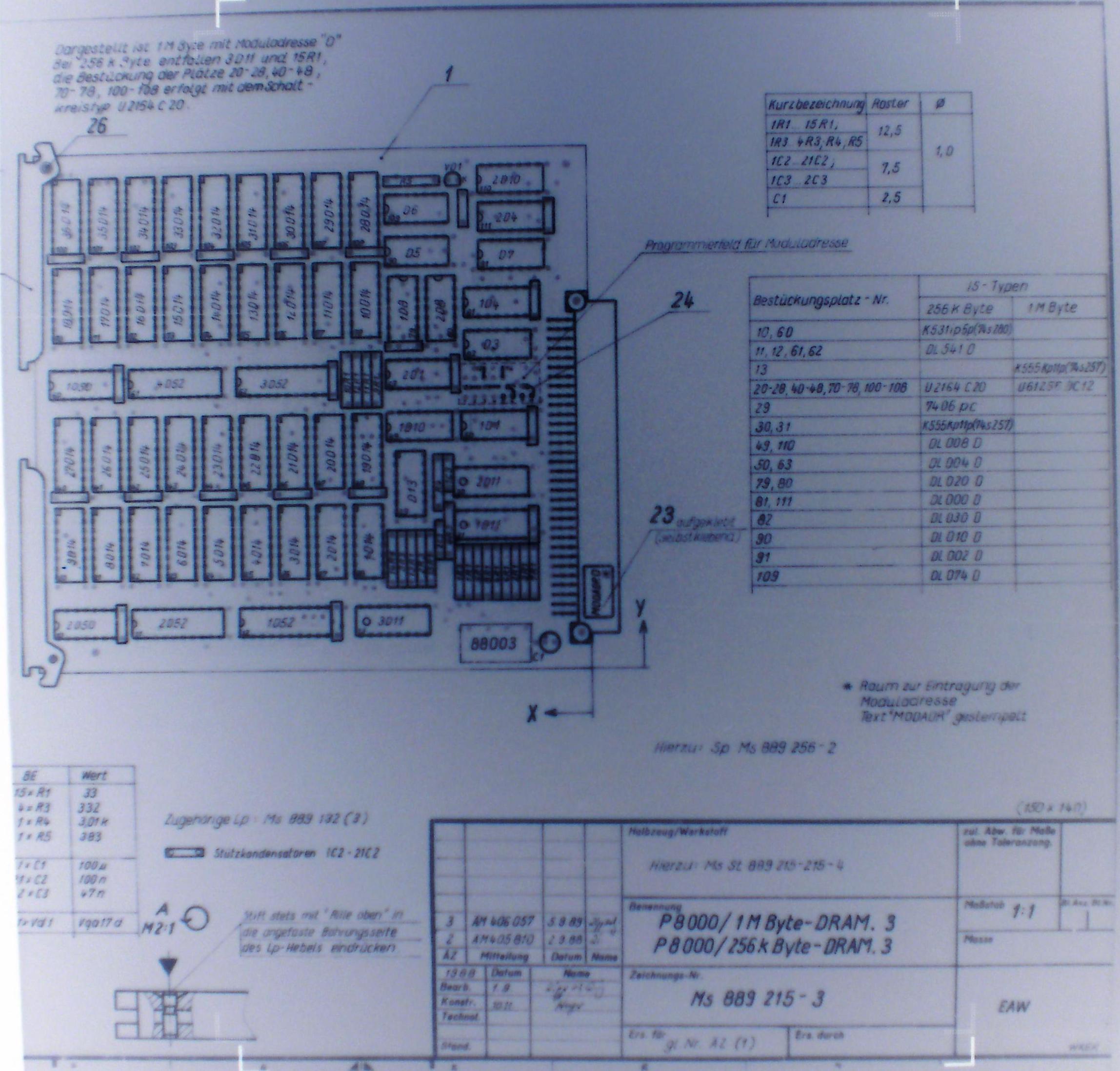

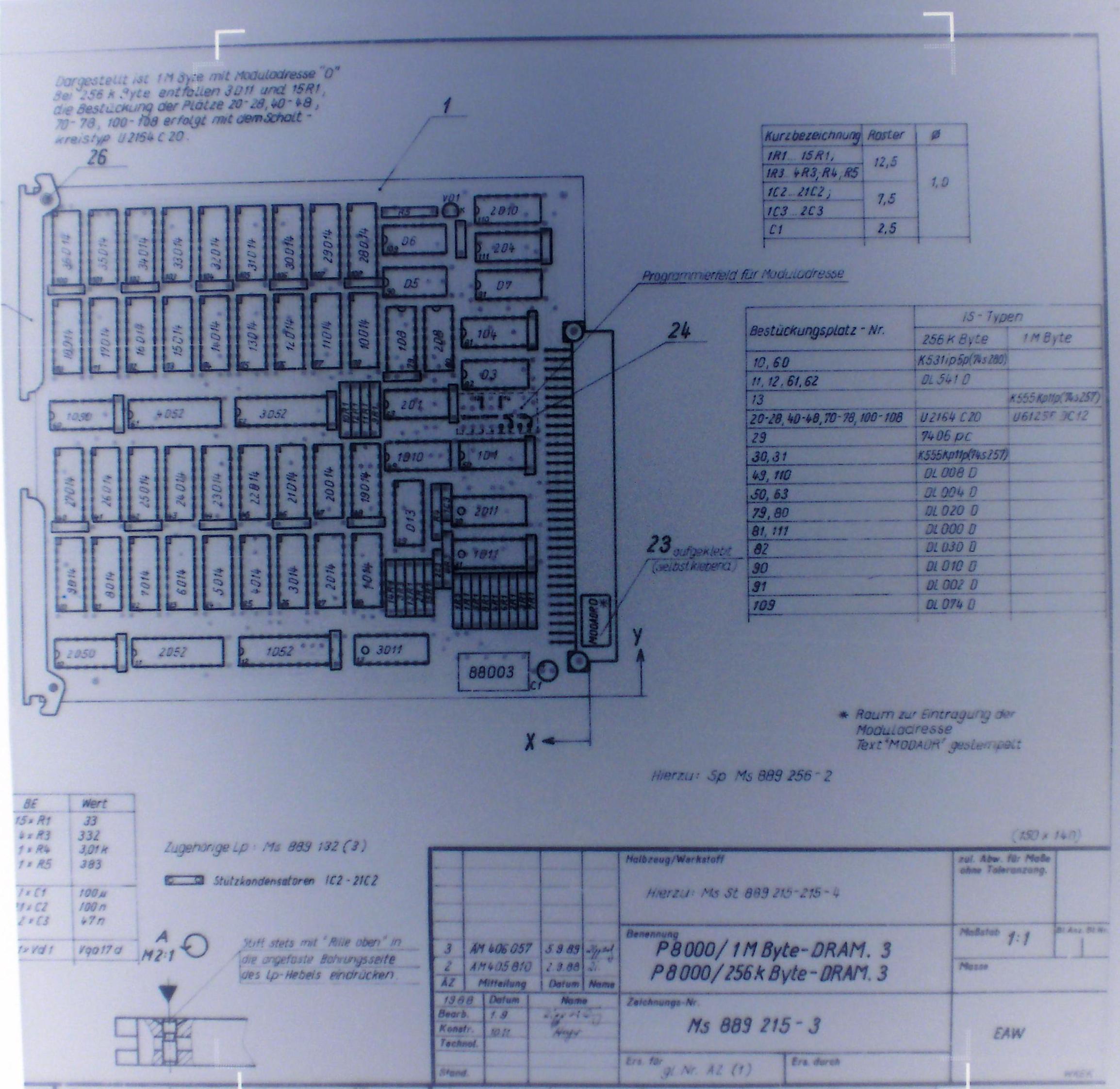

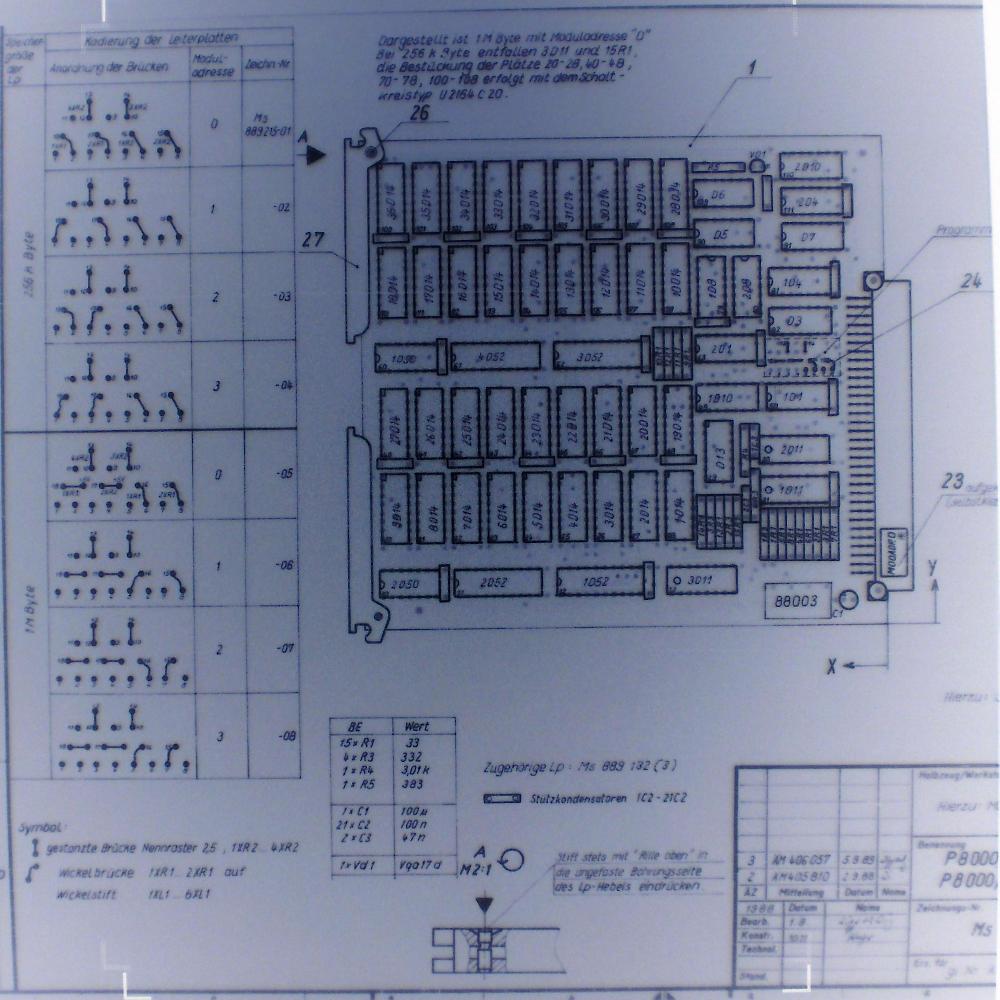

DRAM.3

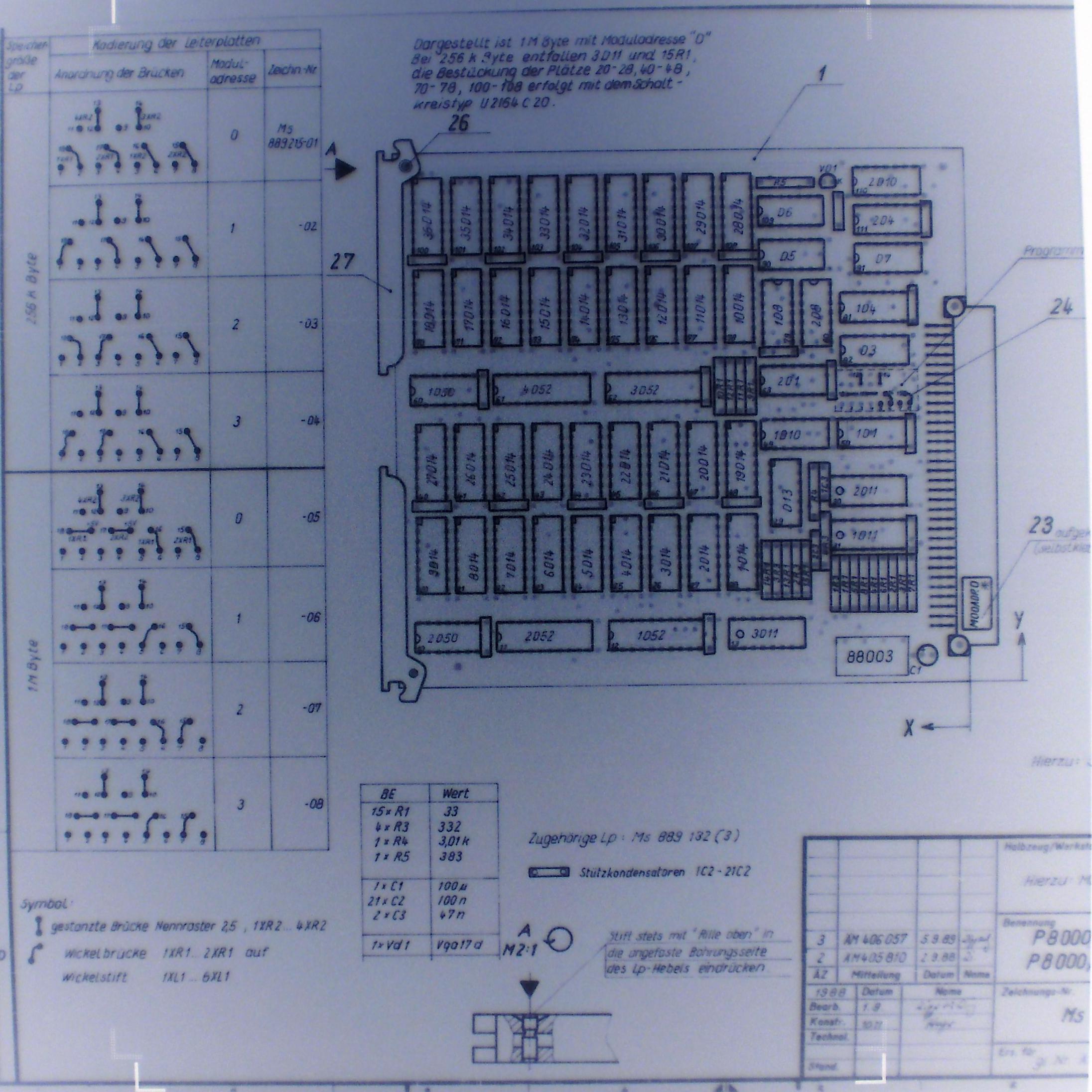

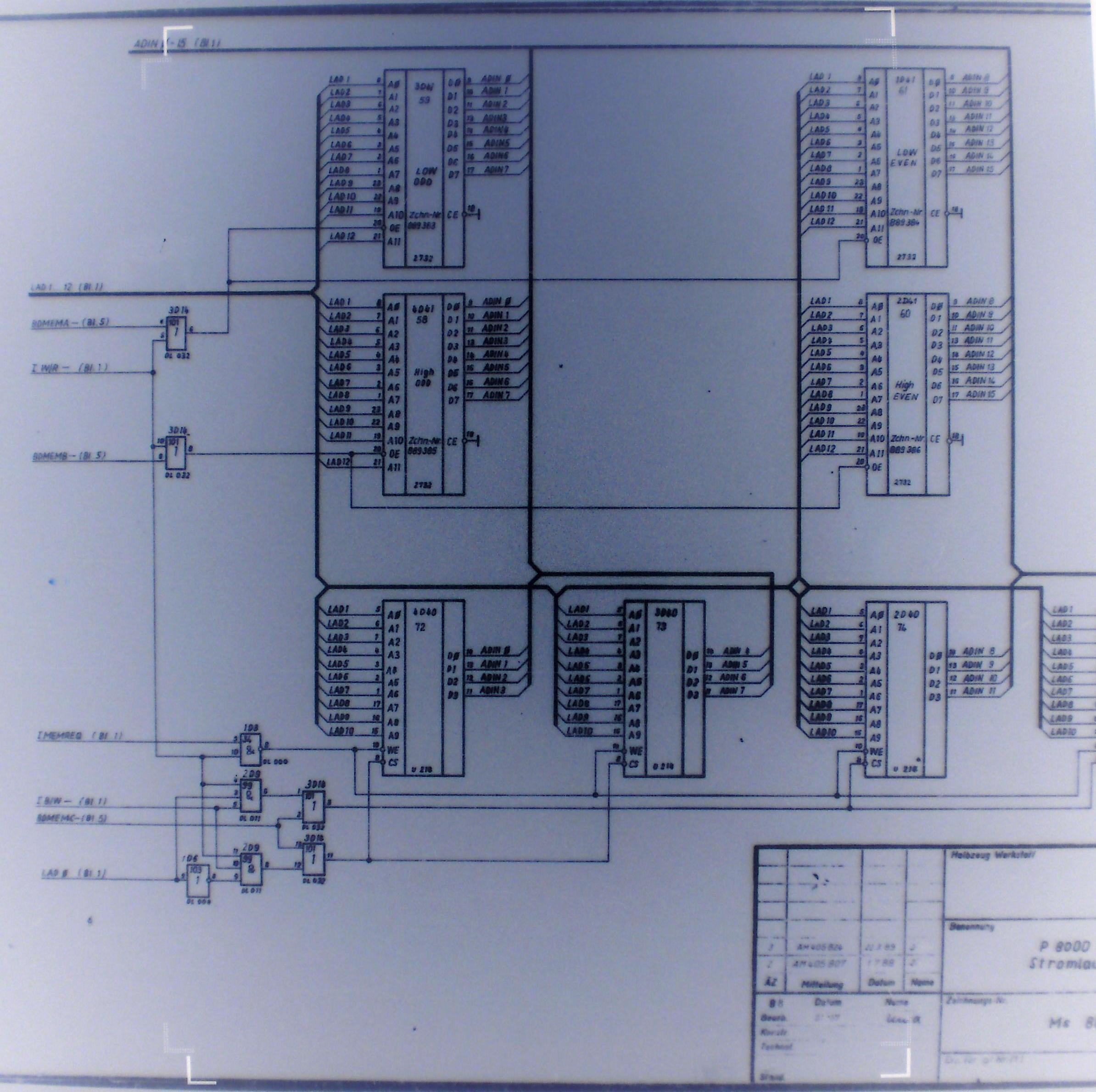

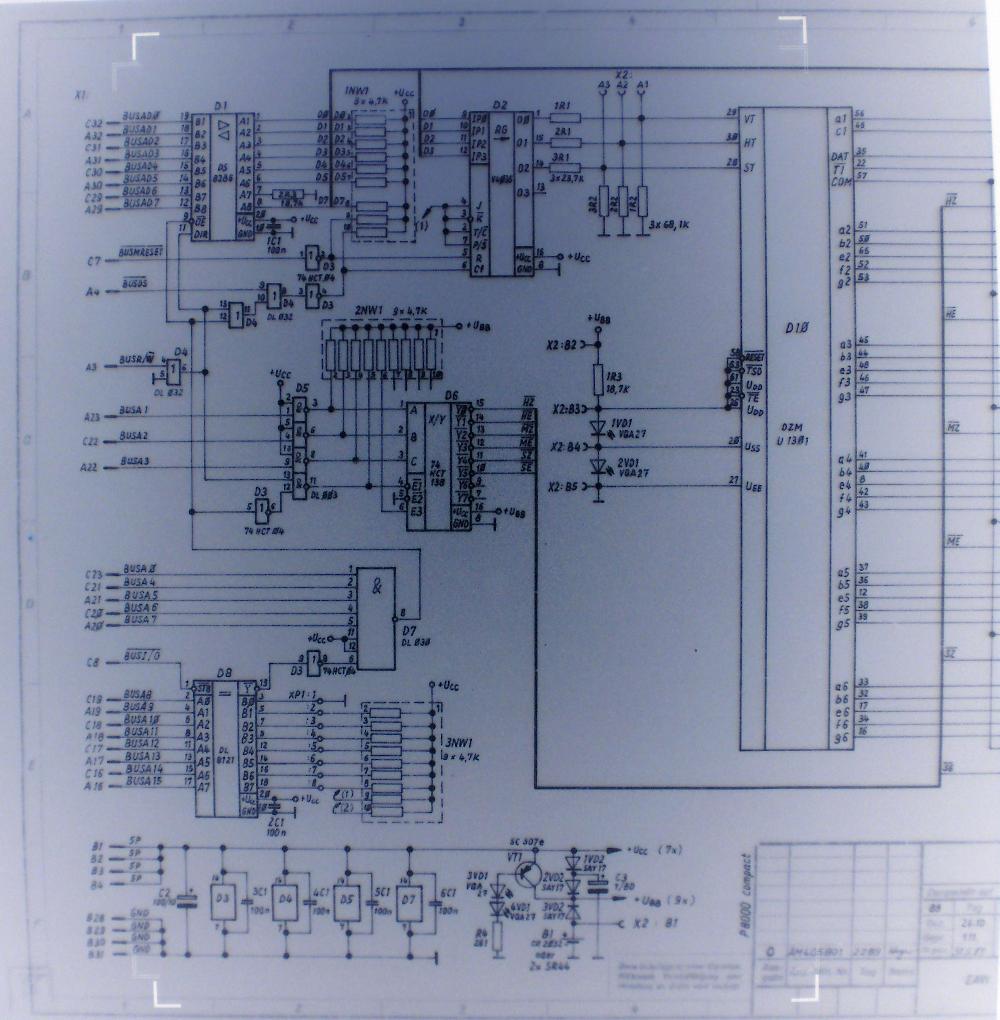

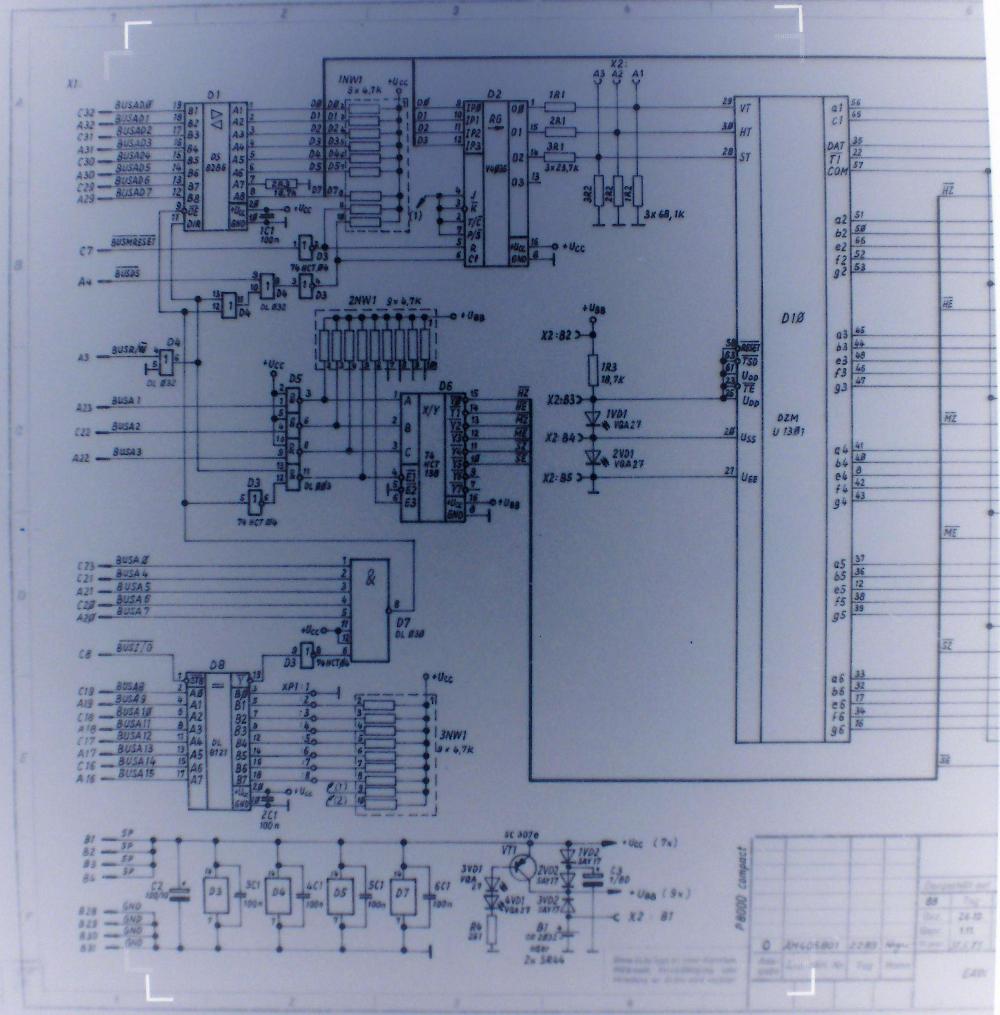

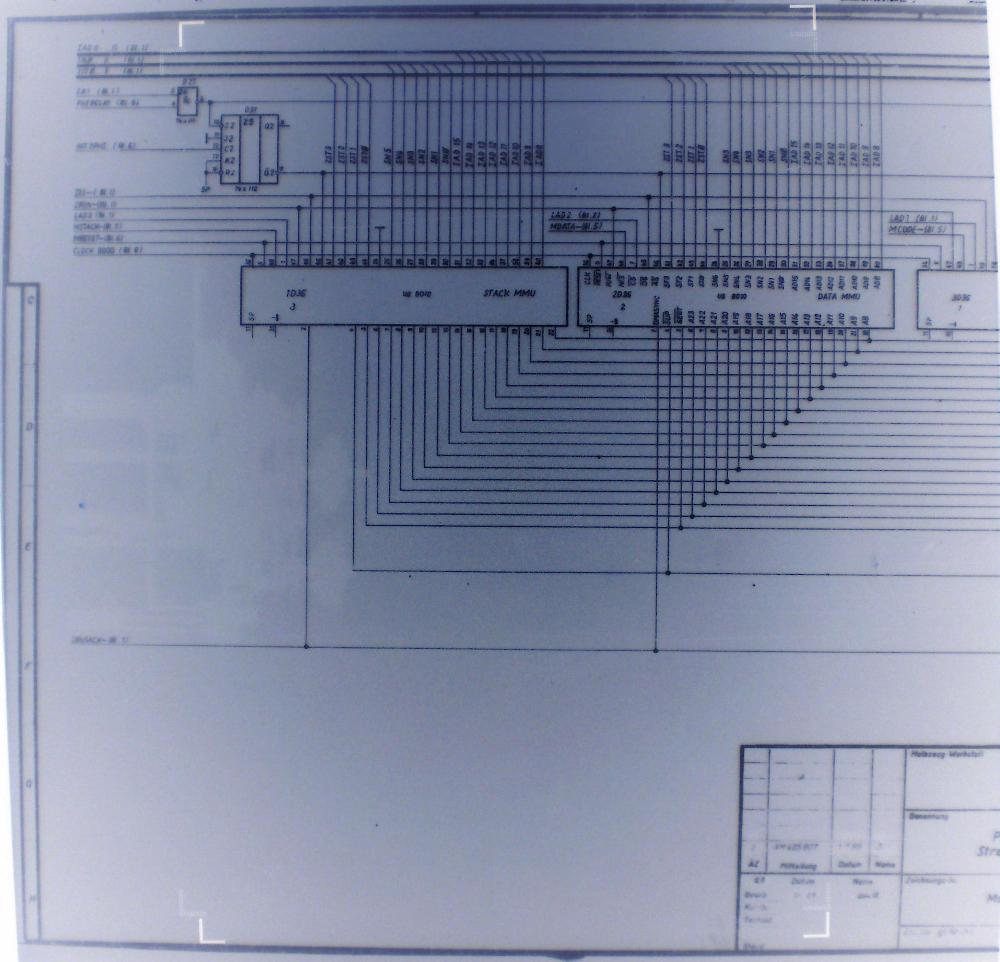

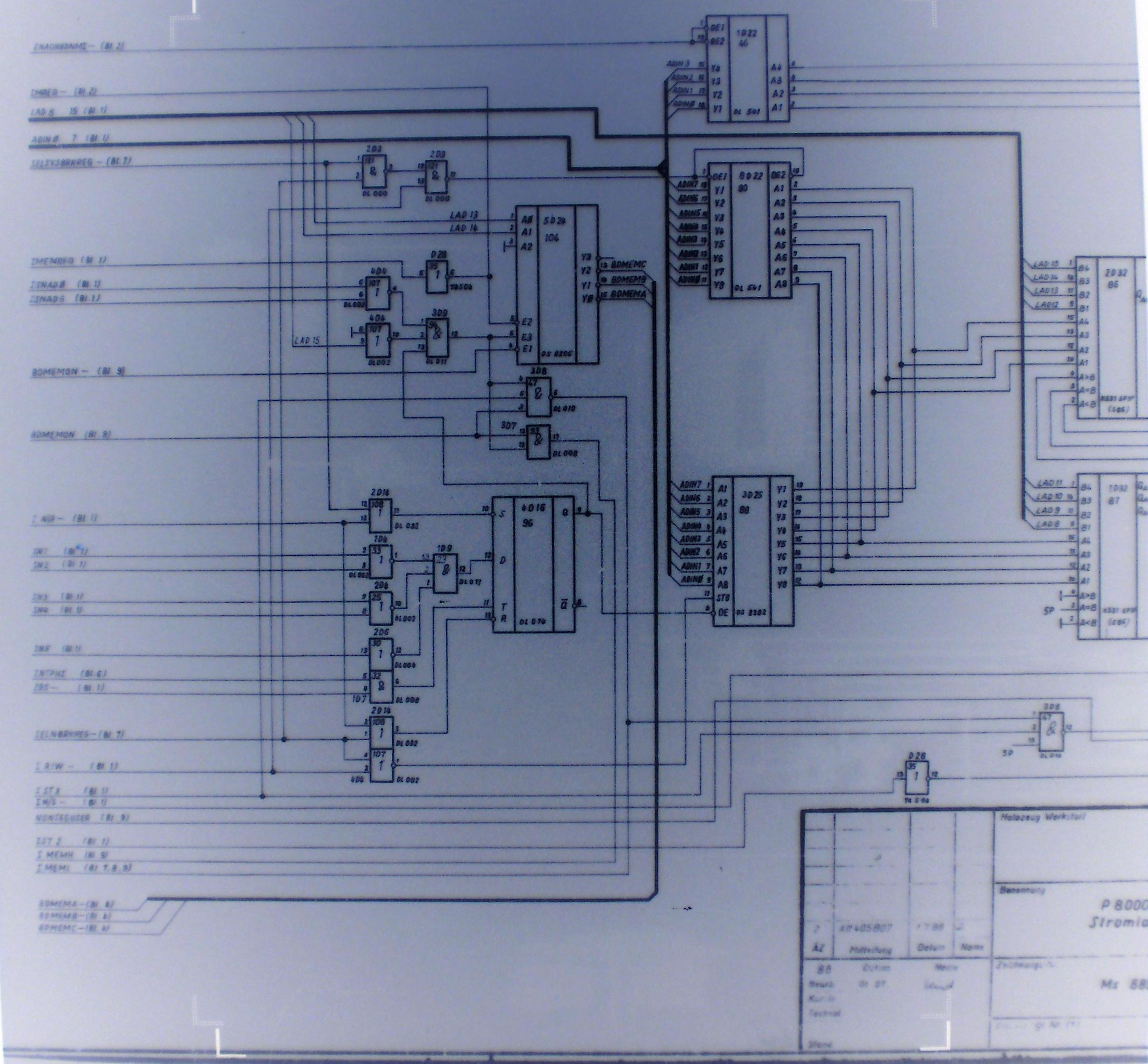

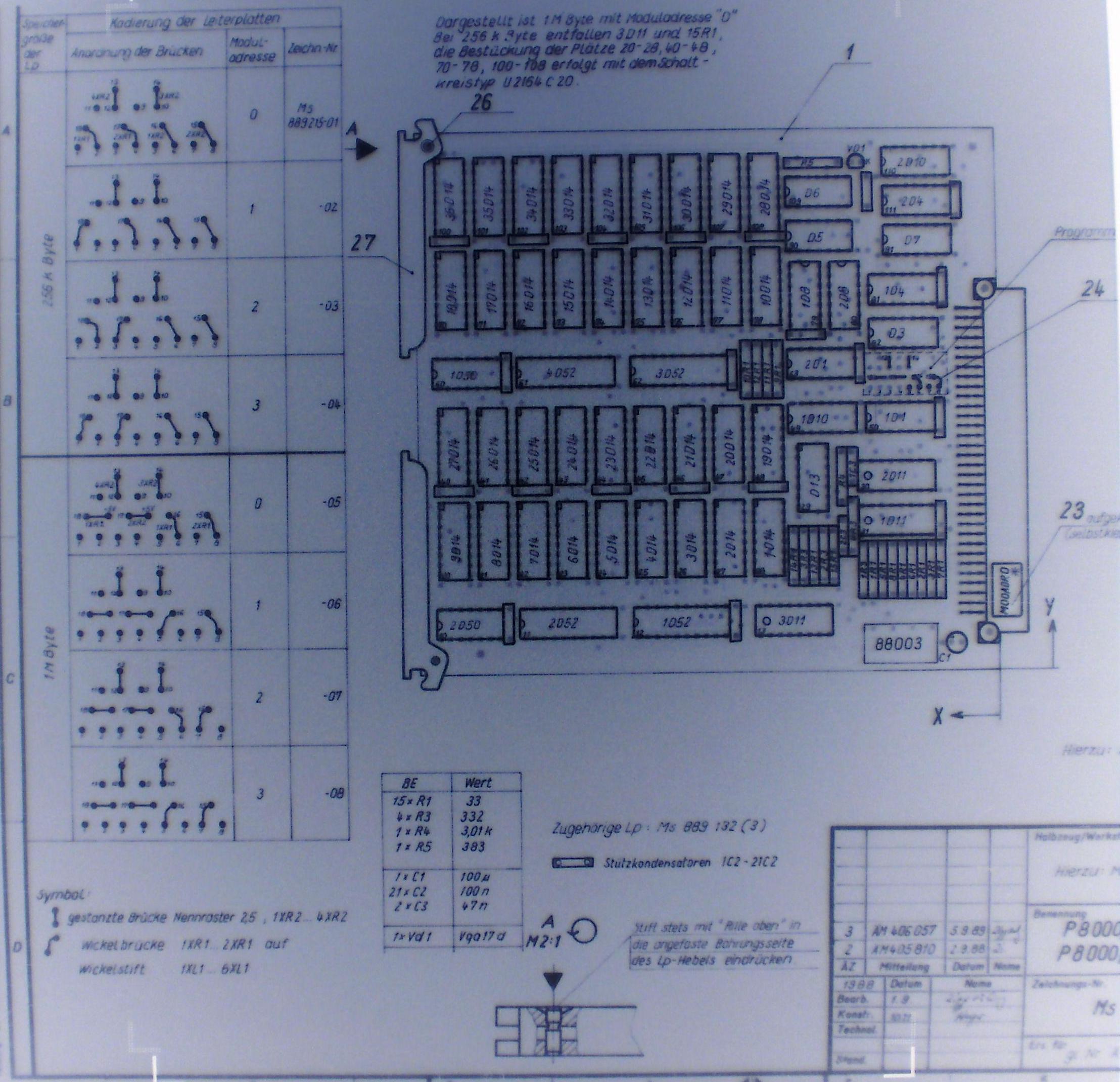

P 8000 Compact Schaltplan DRAM.3
P 8000 Compact Schaltplan DRAM.3
P 8000 Compact Schaltplan DRAM.3
P 8000 Compact Schaltplan DRAM.3
P 8000 Compact Schaltplan DRAM.3

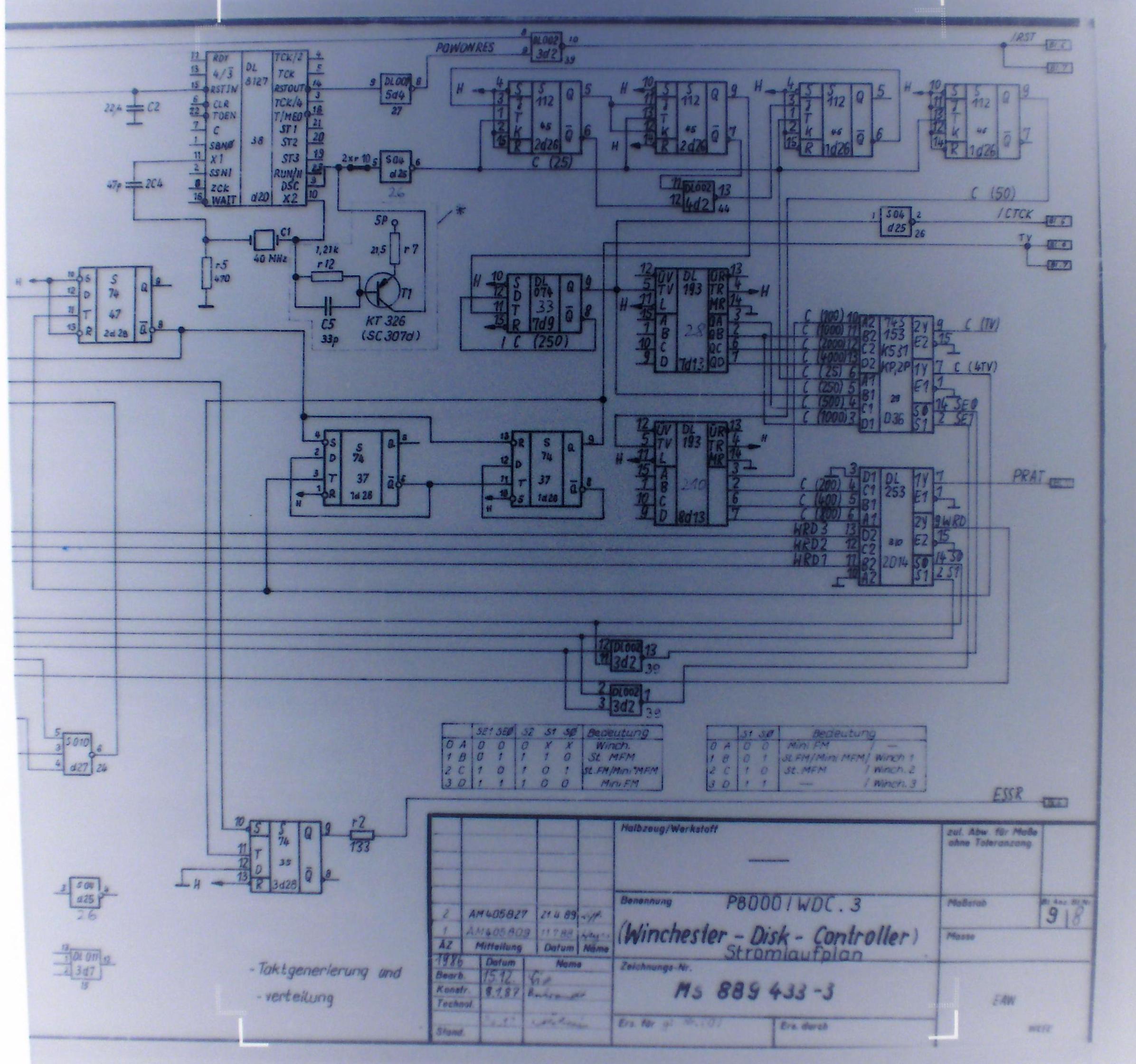

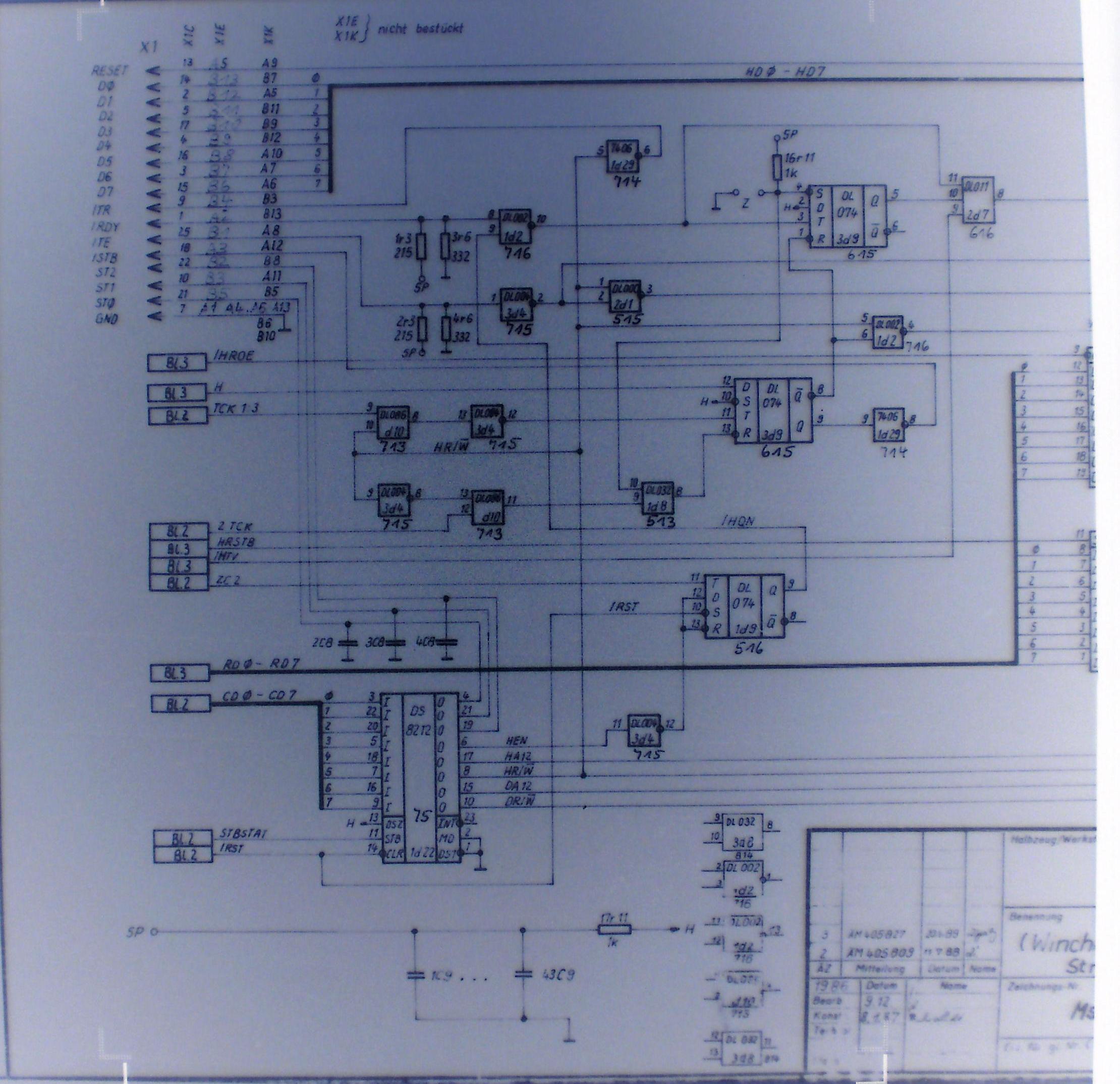

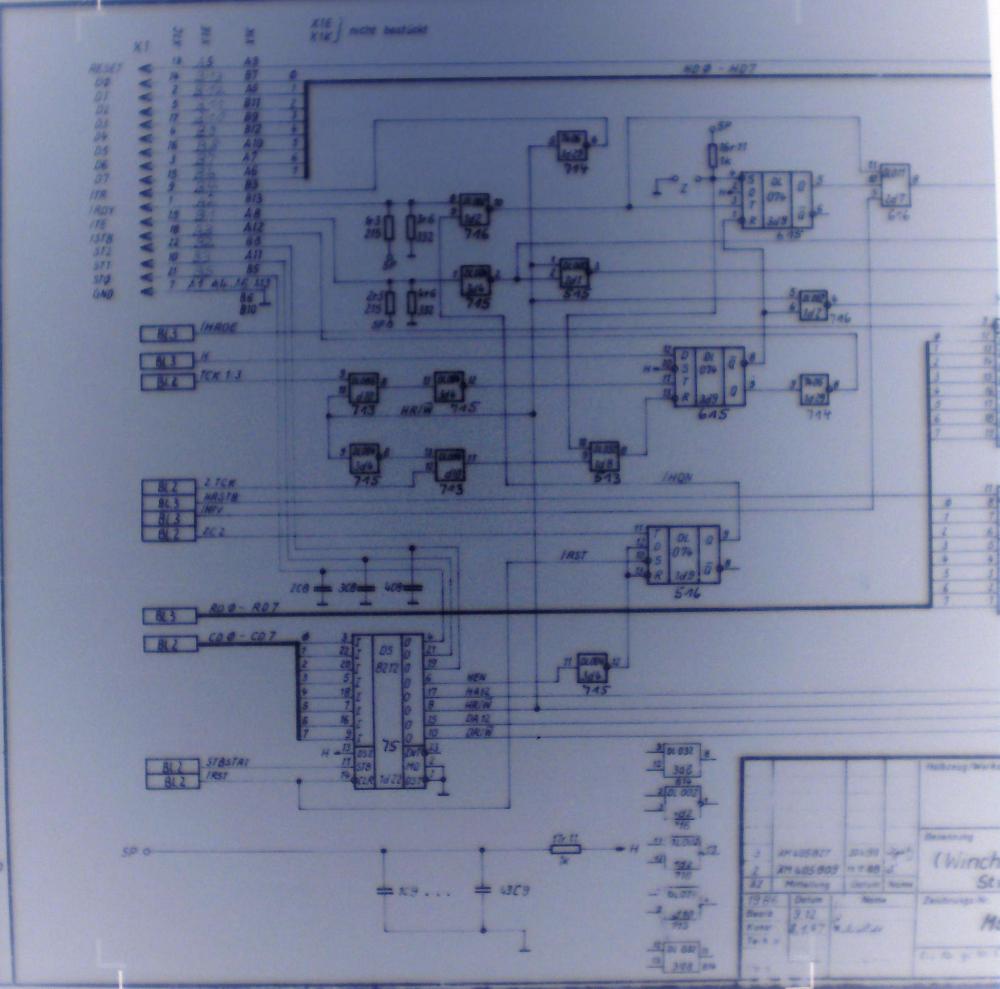

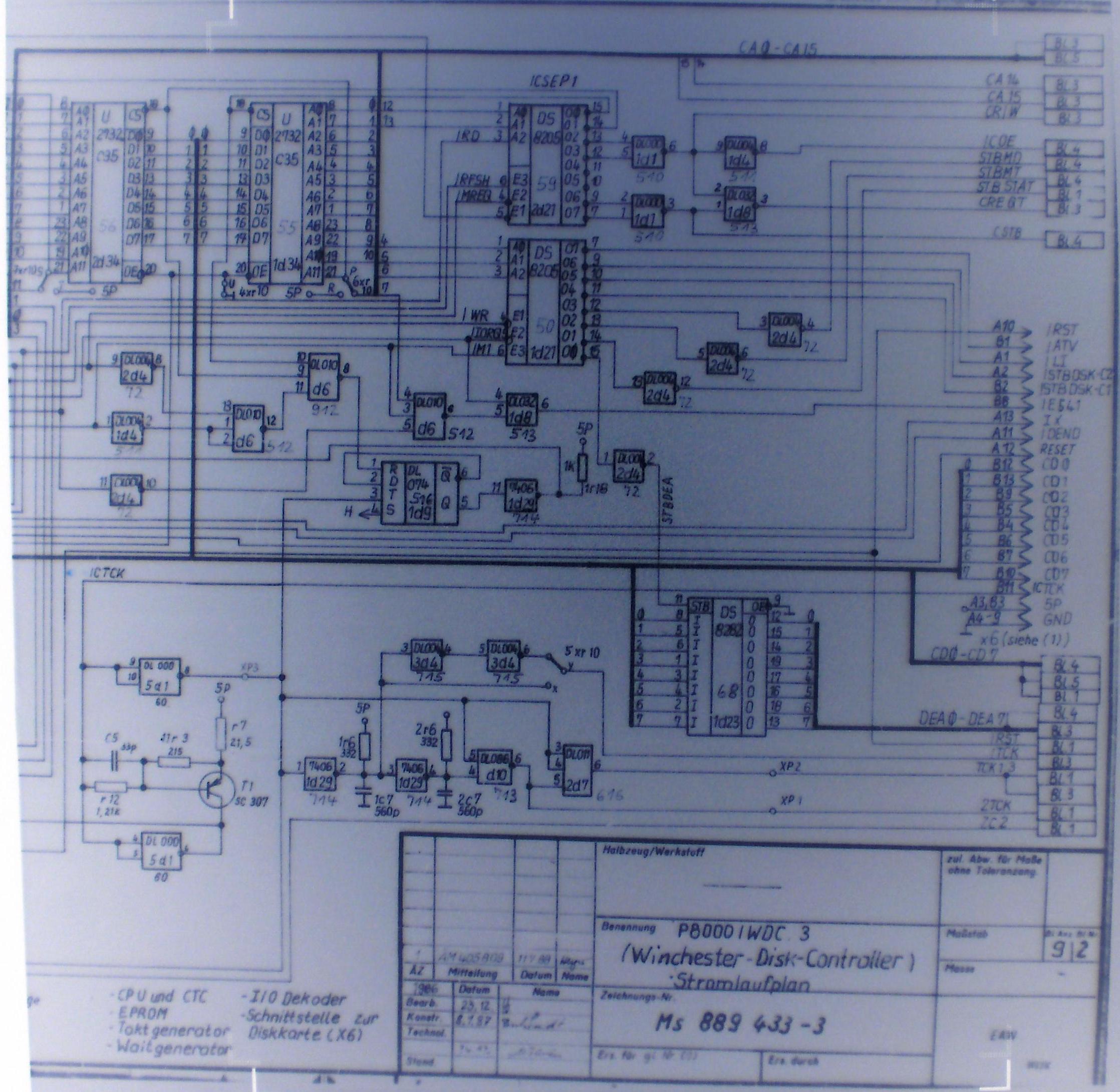

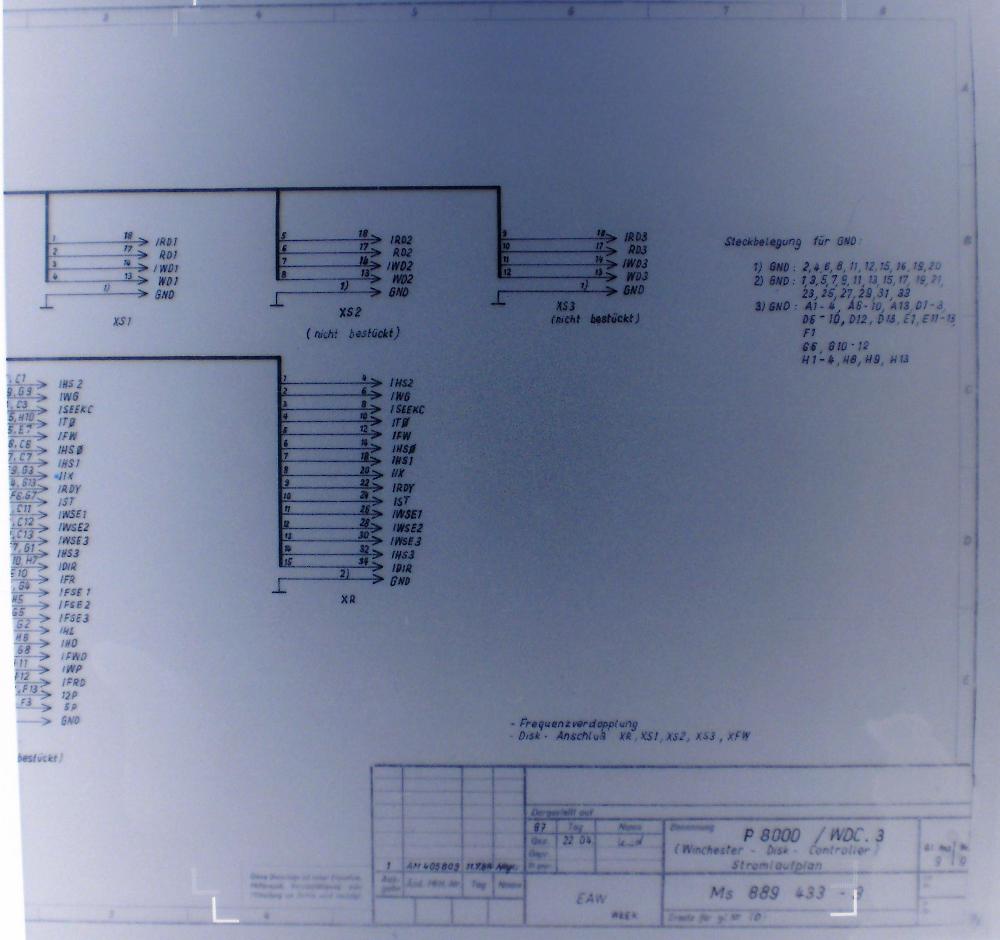

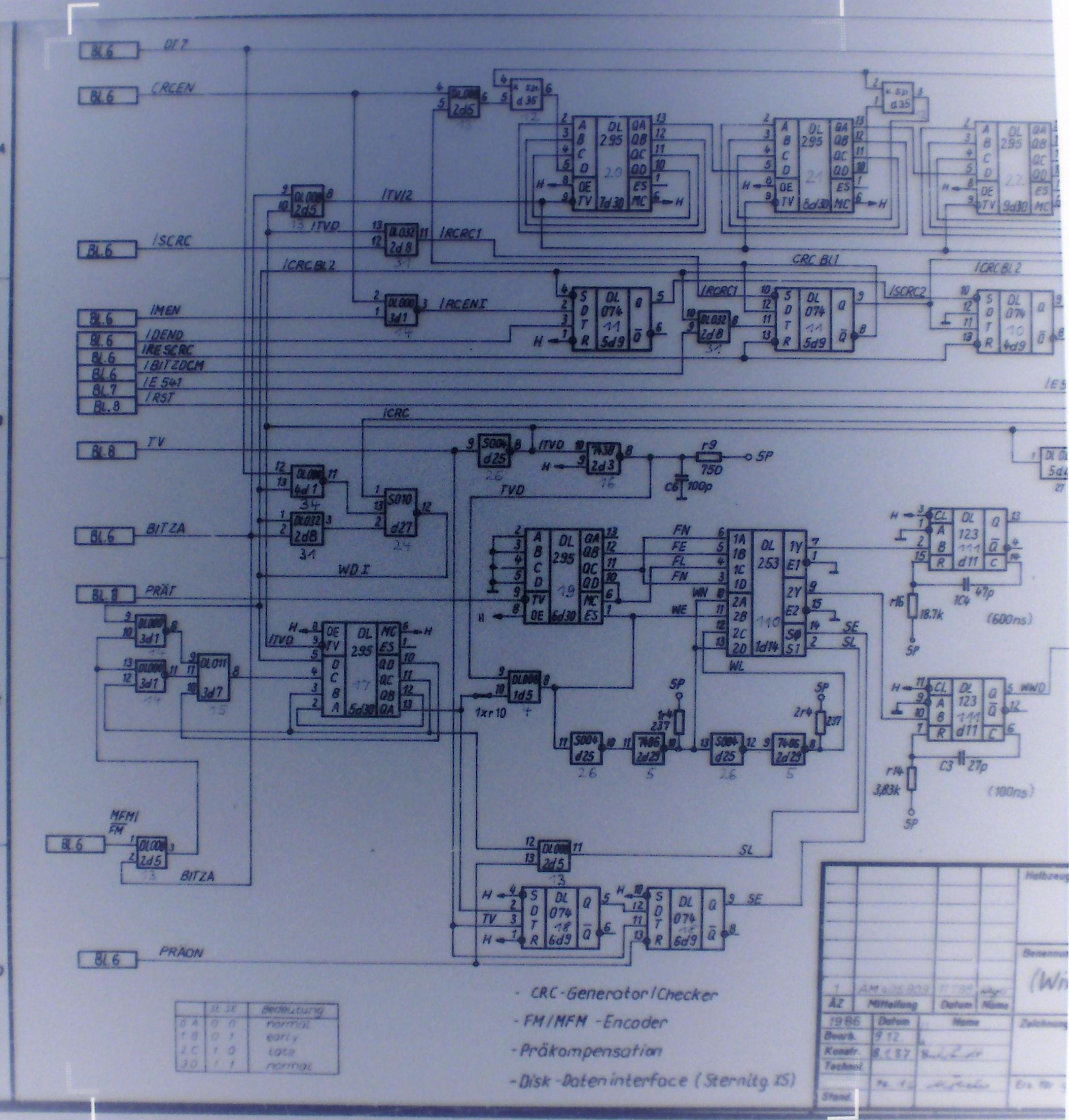

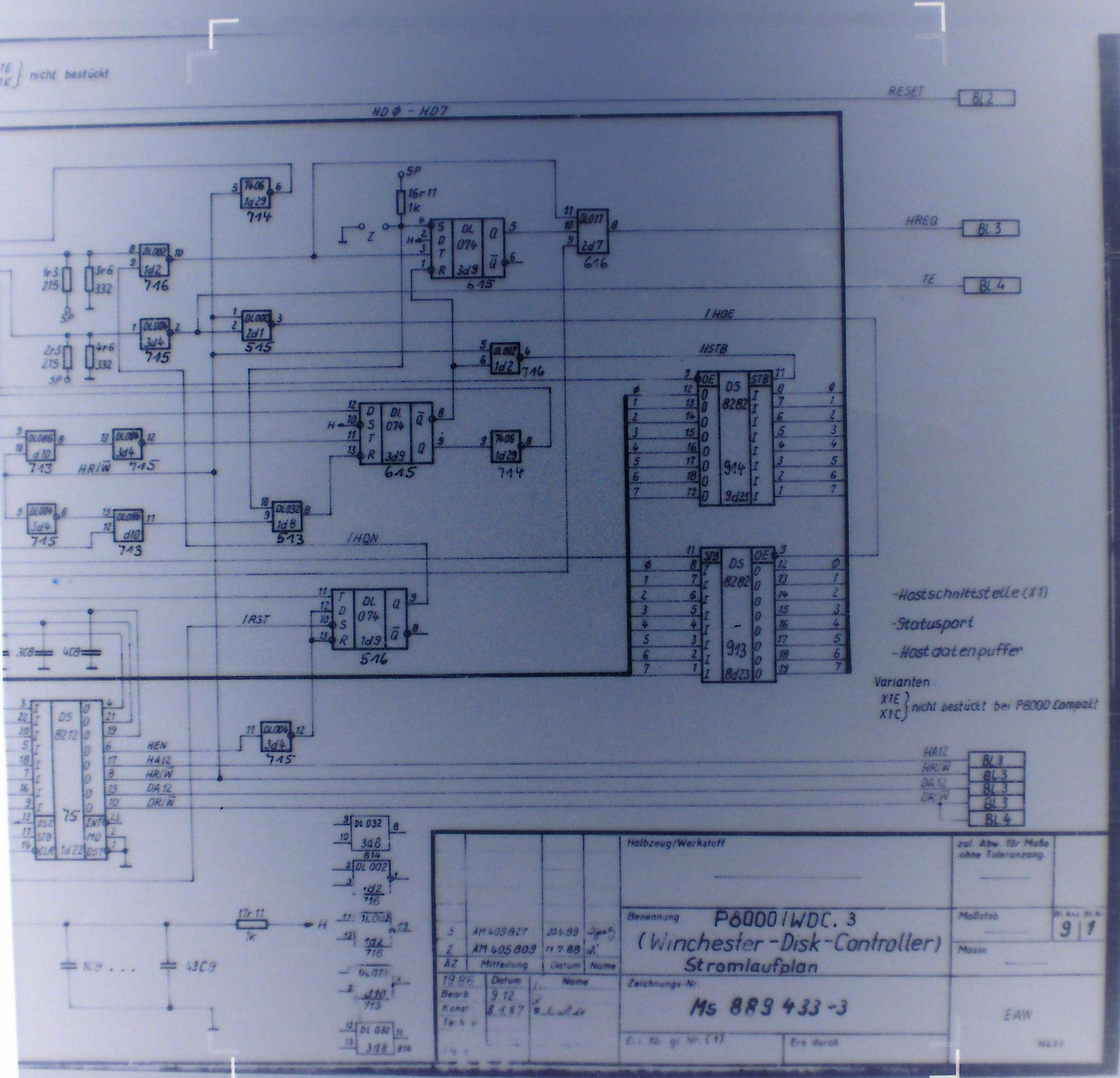

WDC.3

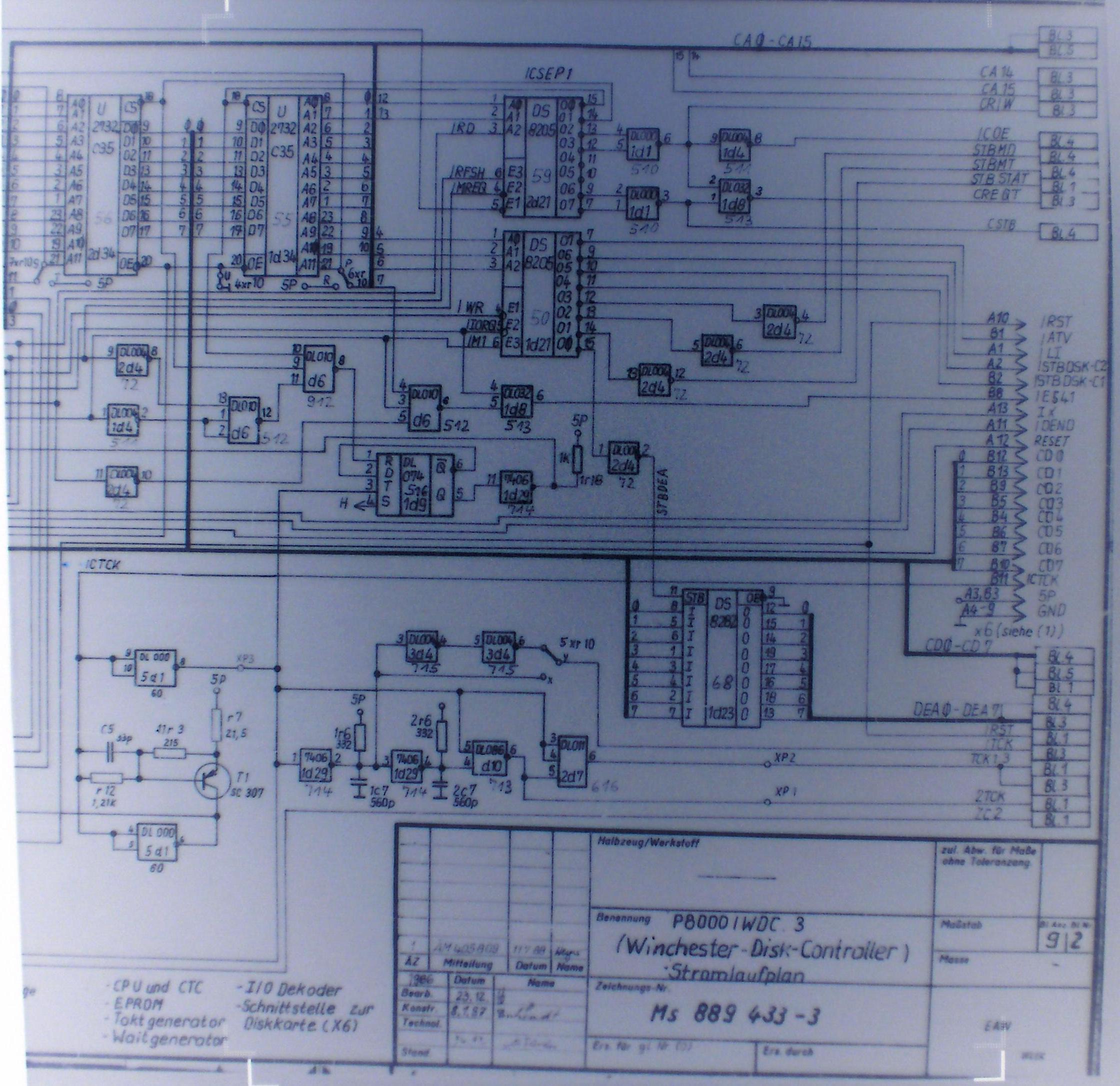

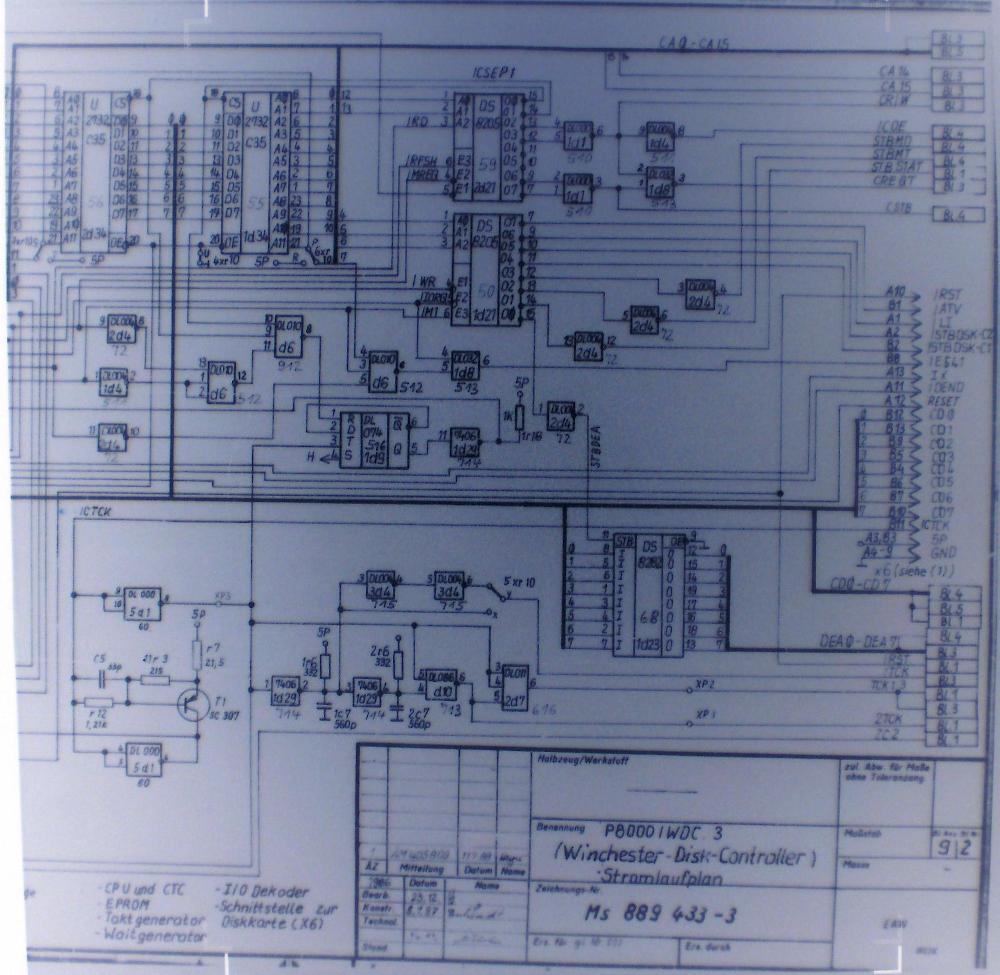

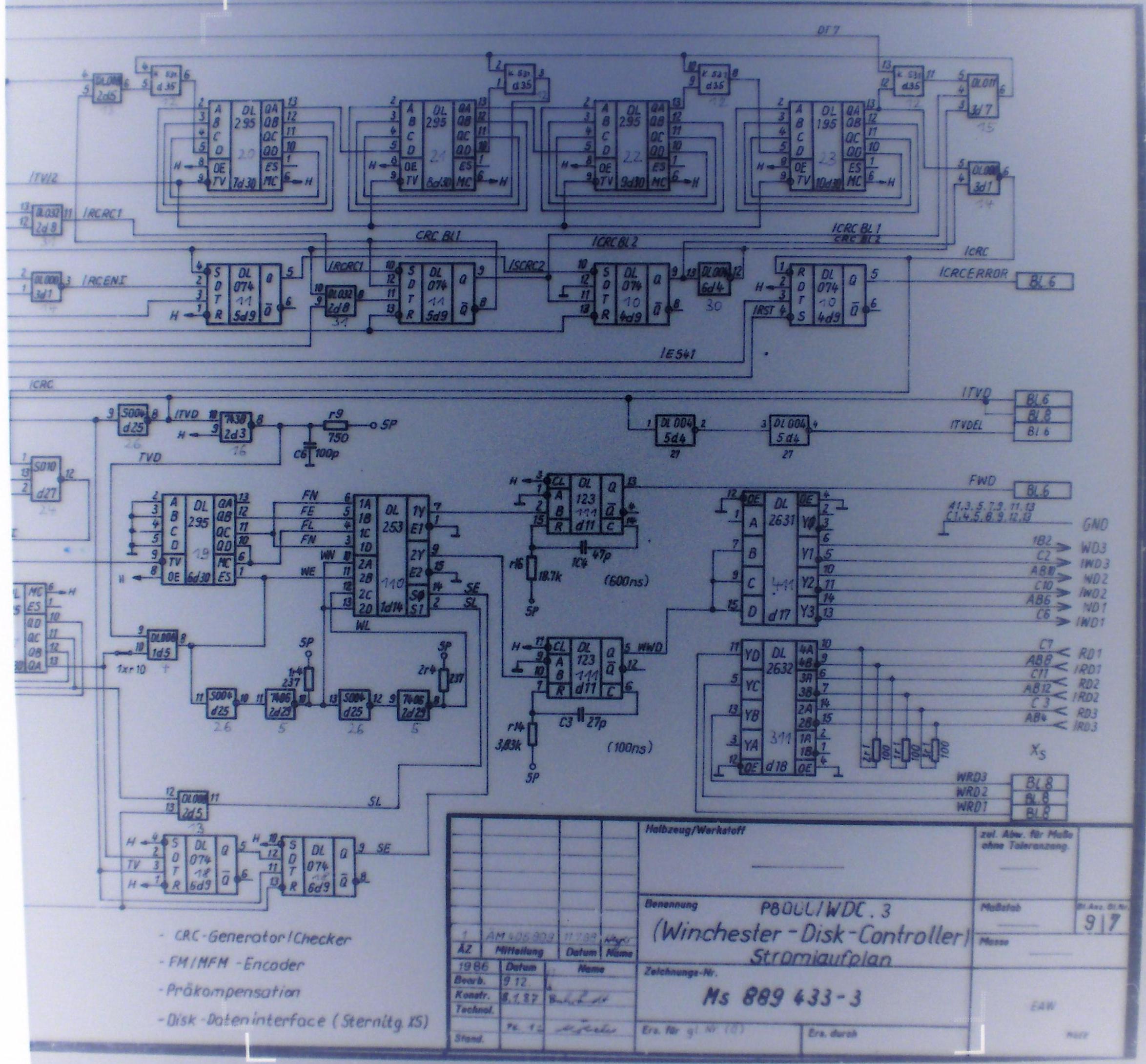

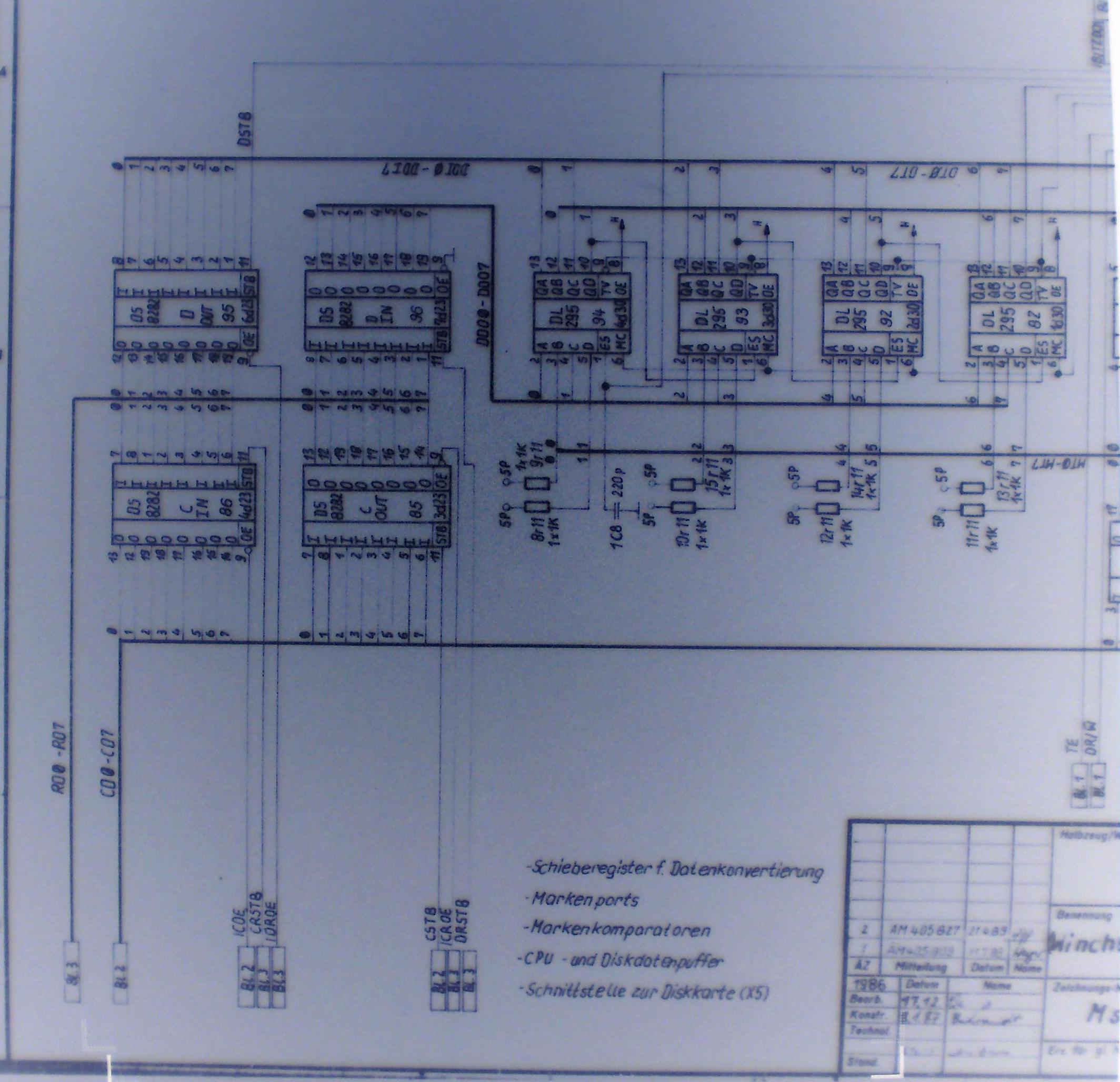

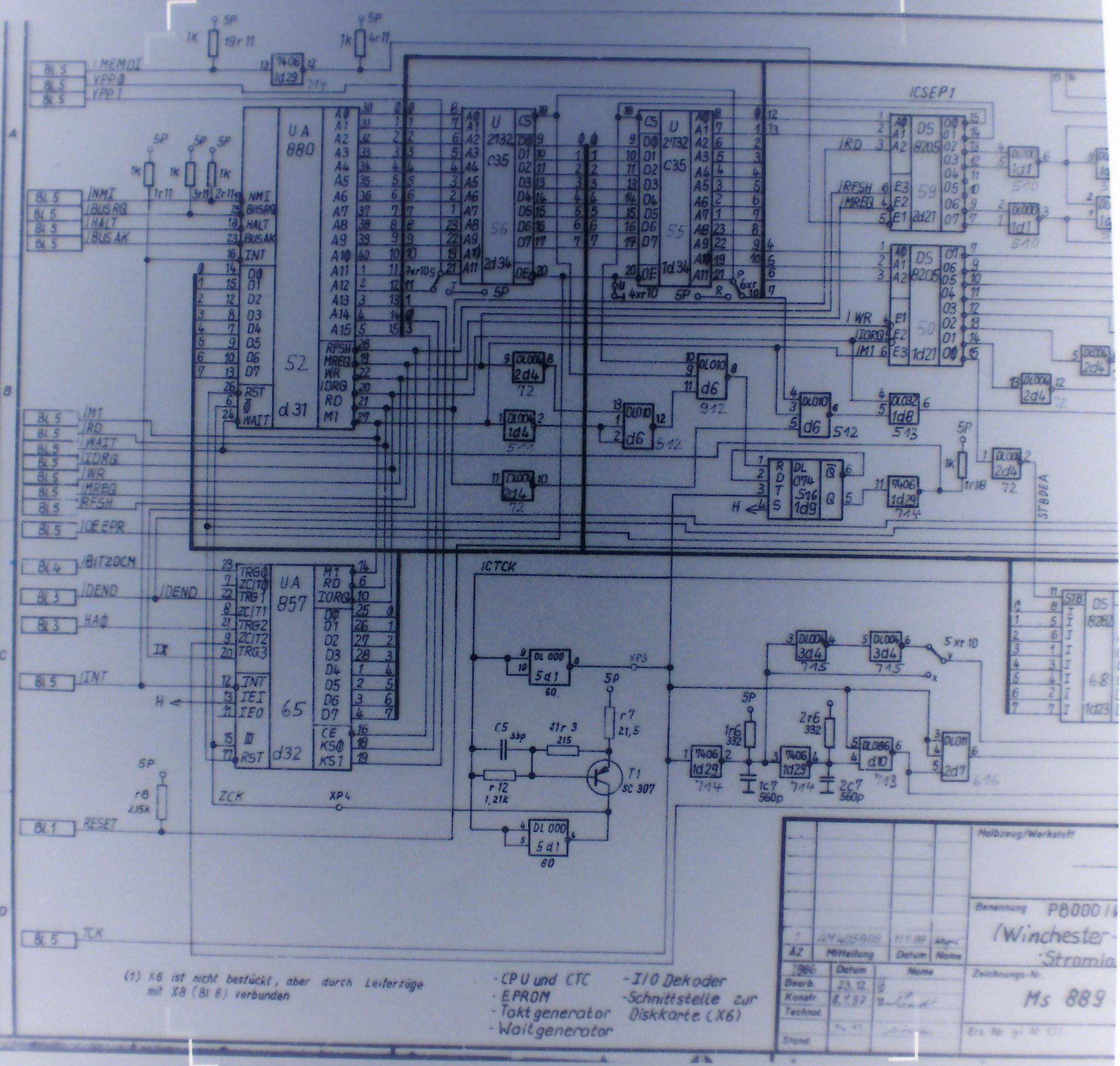

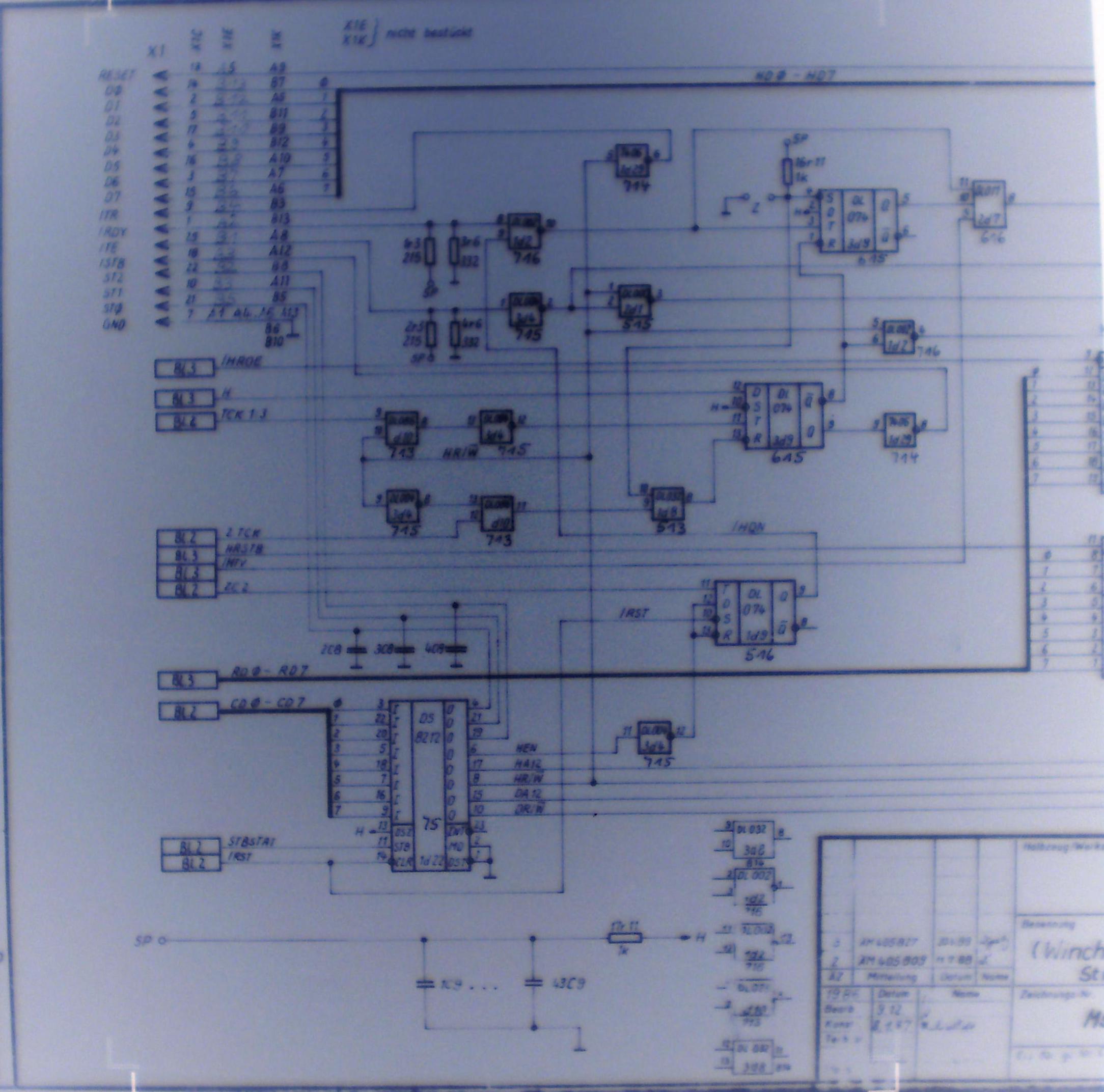

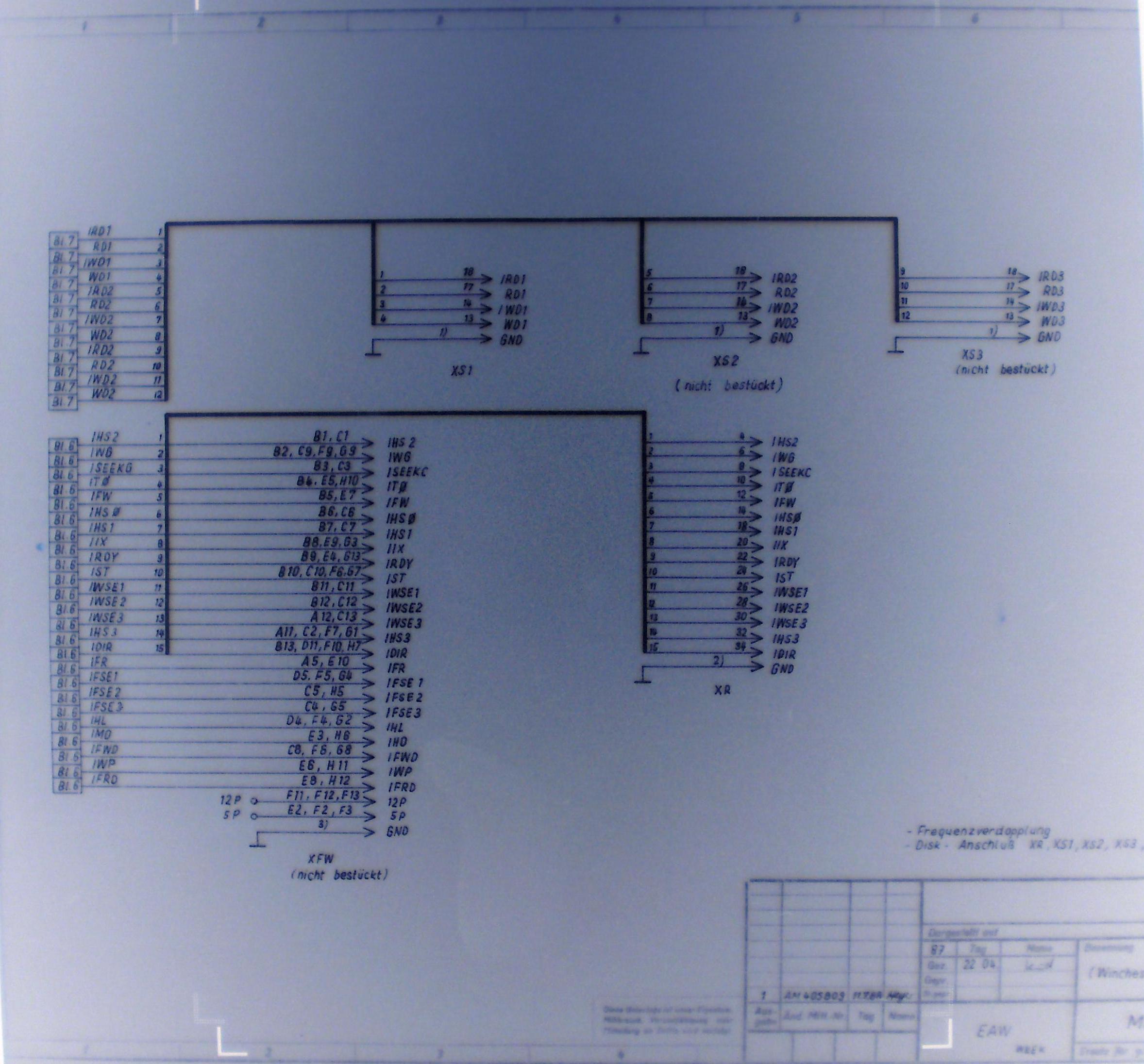

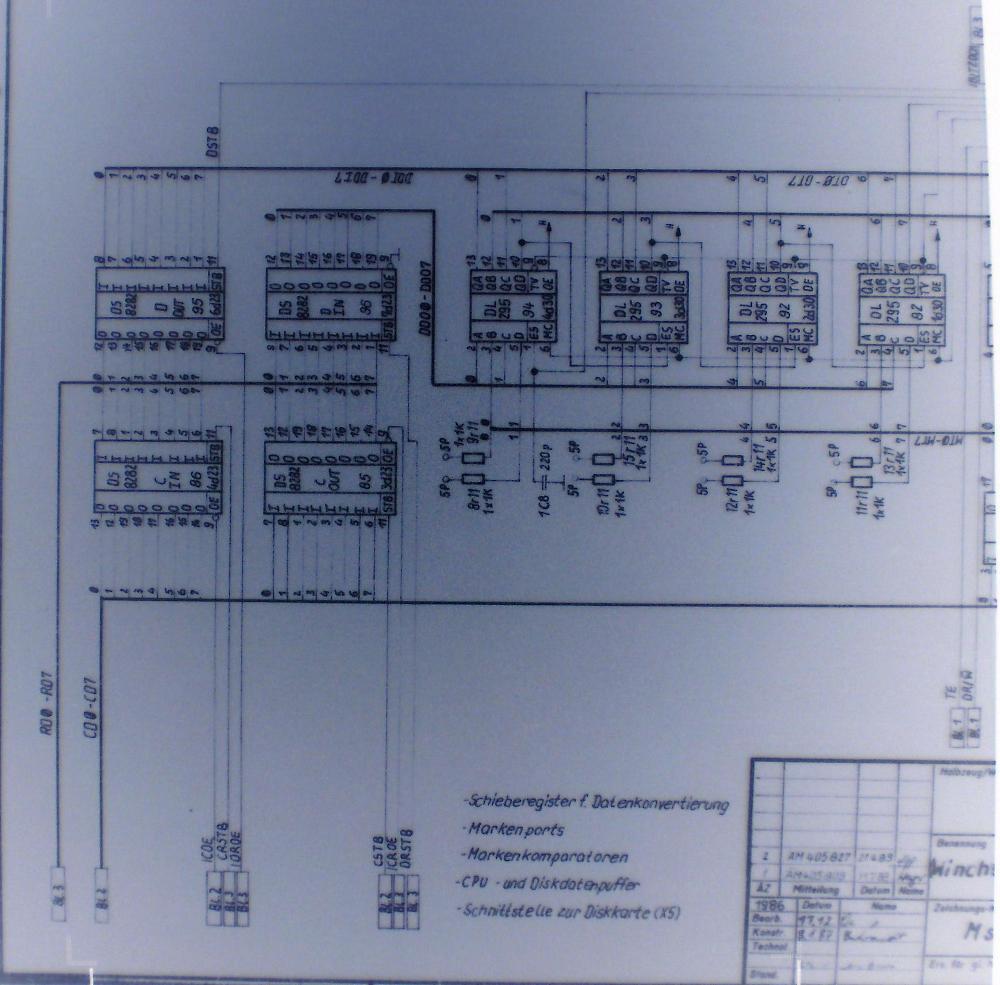

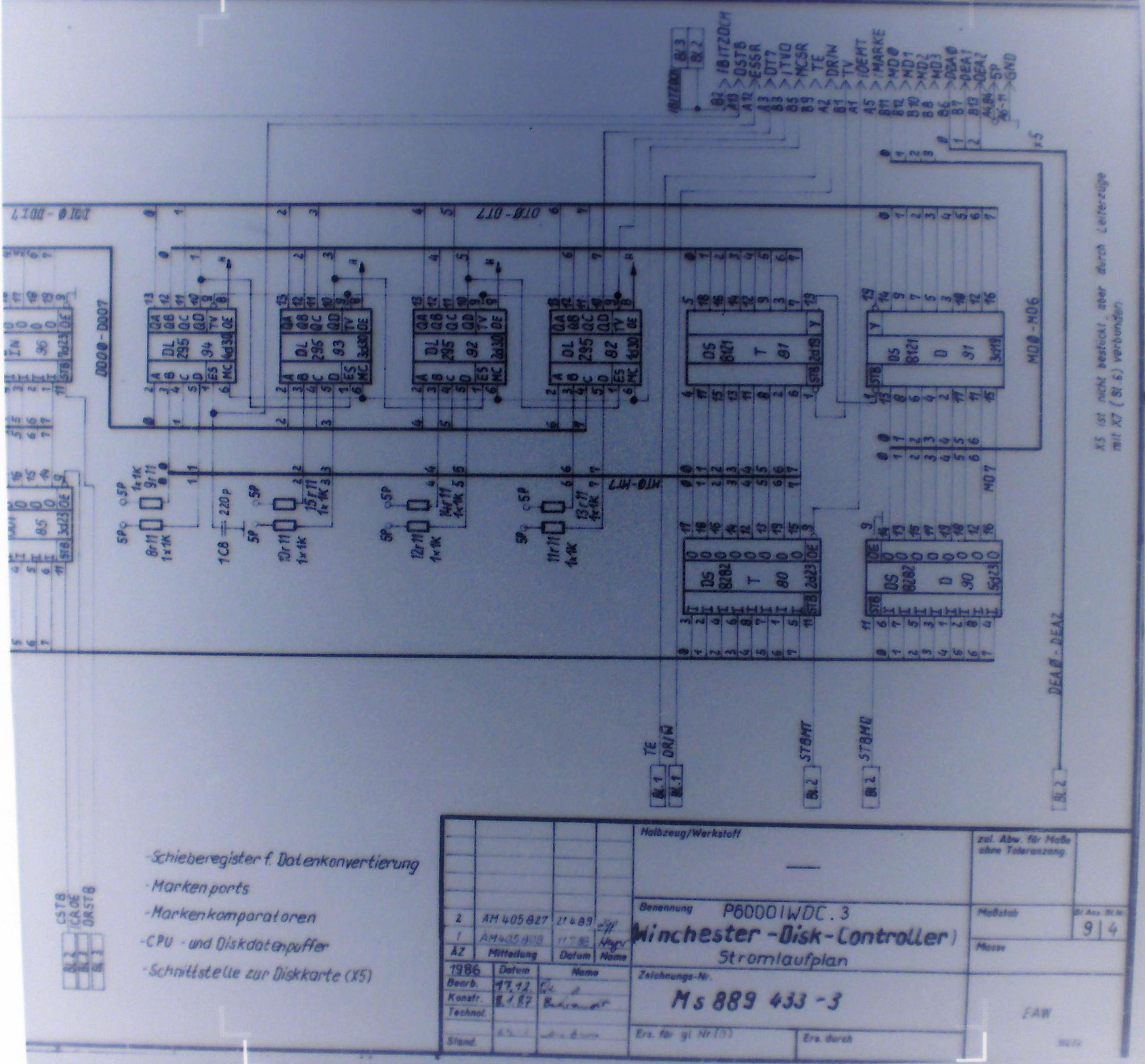

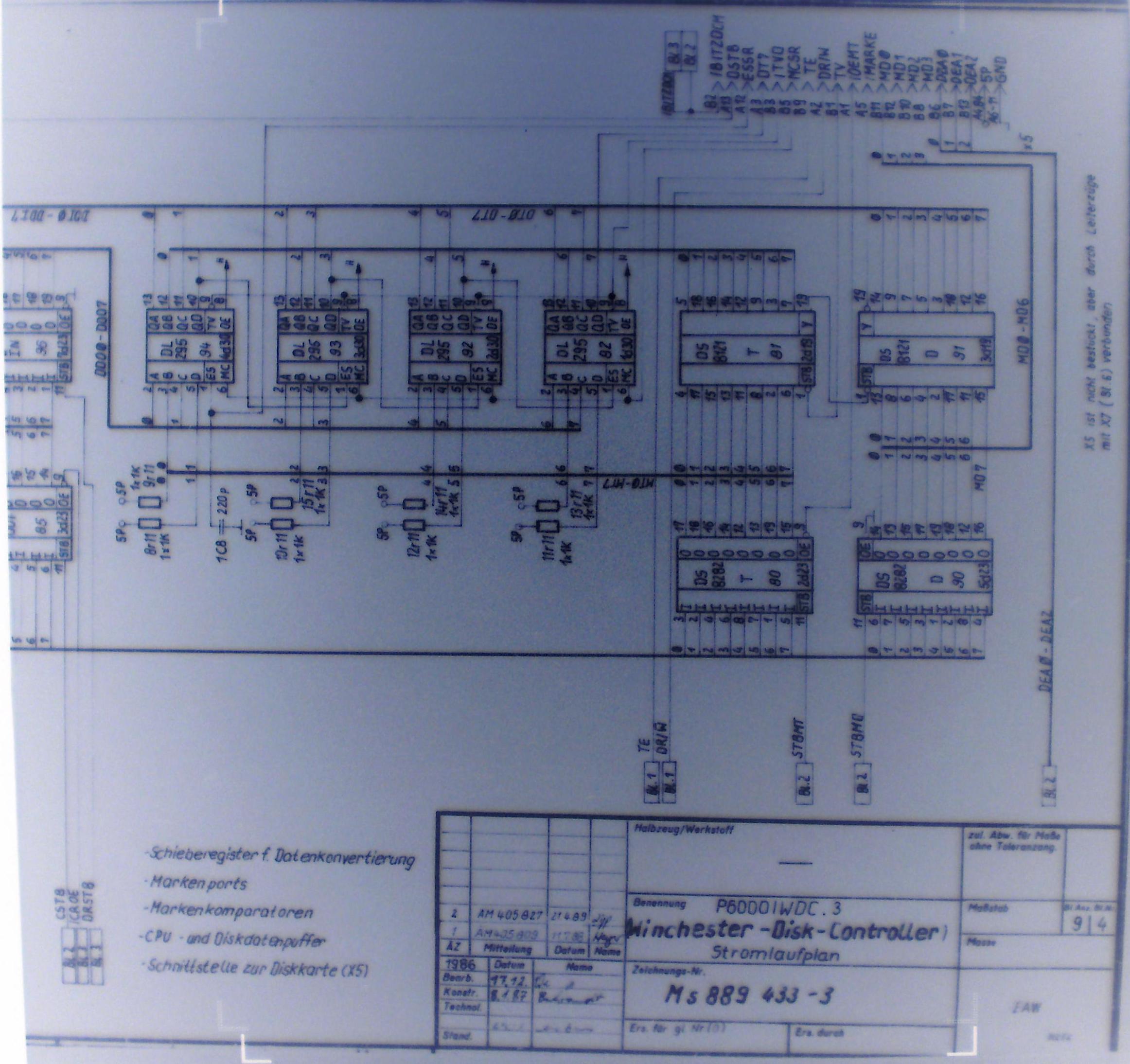

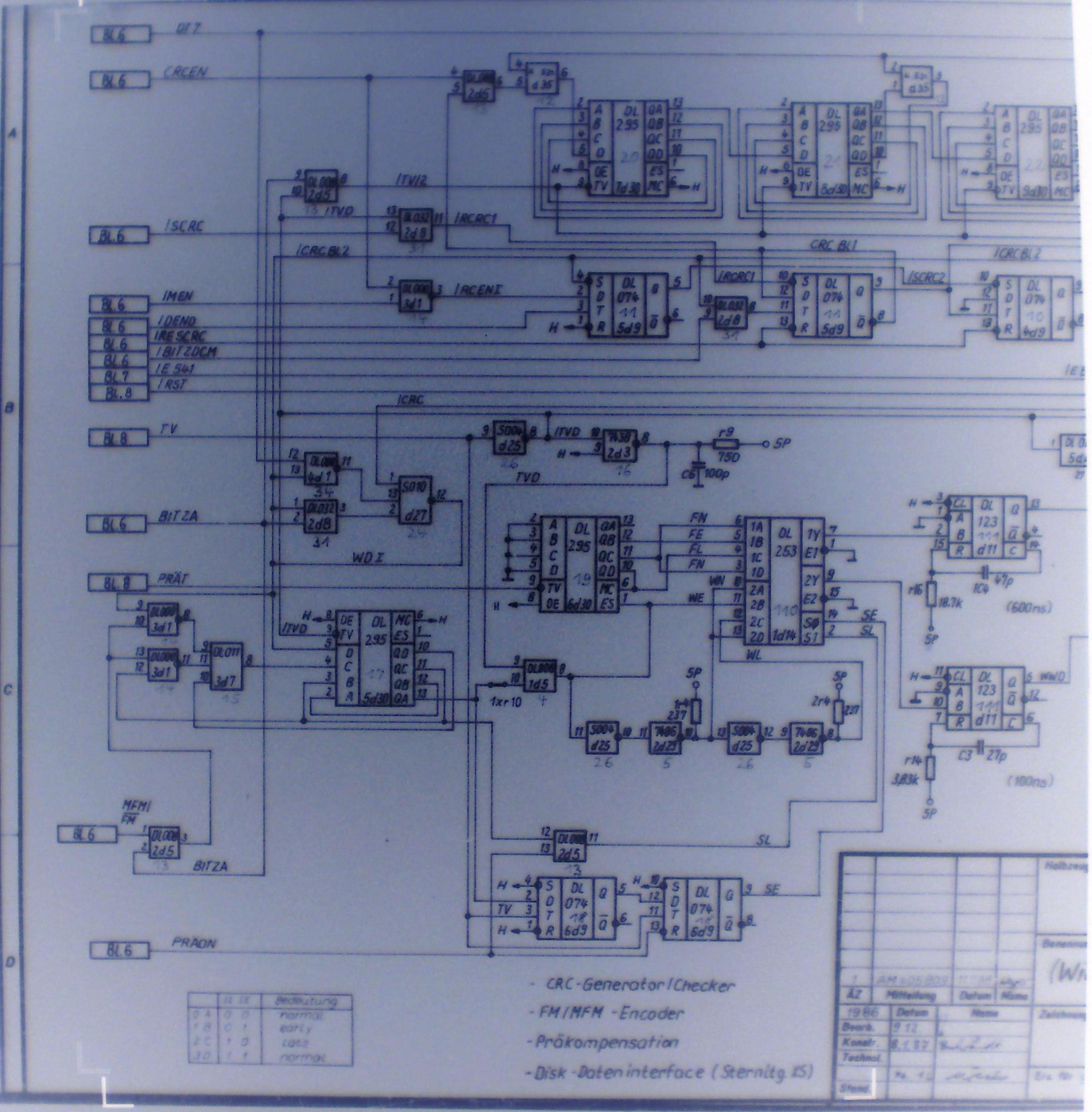

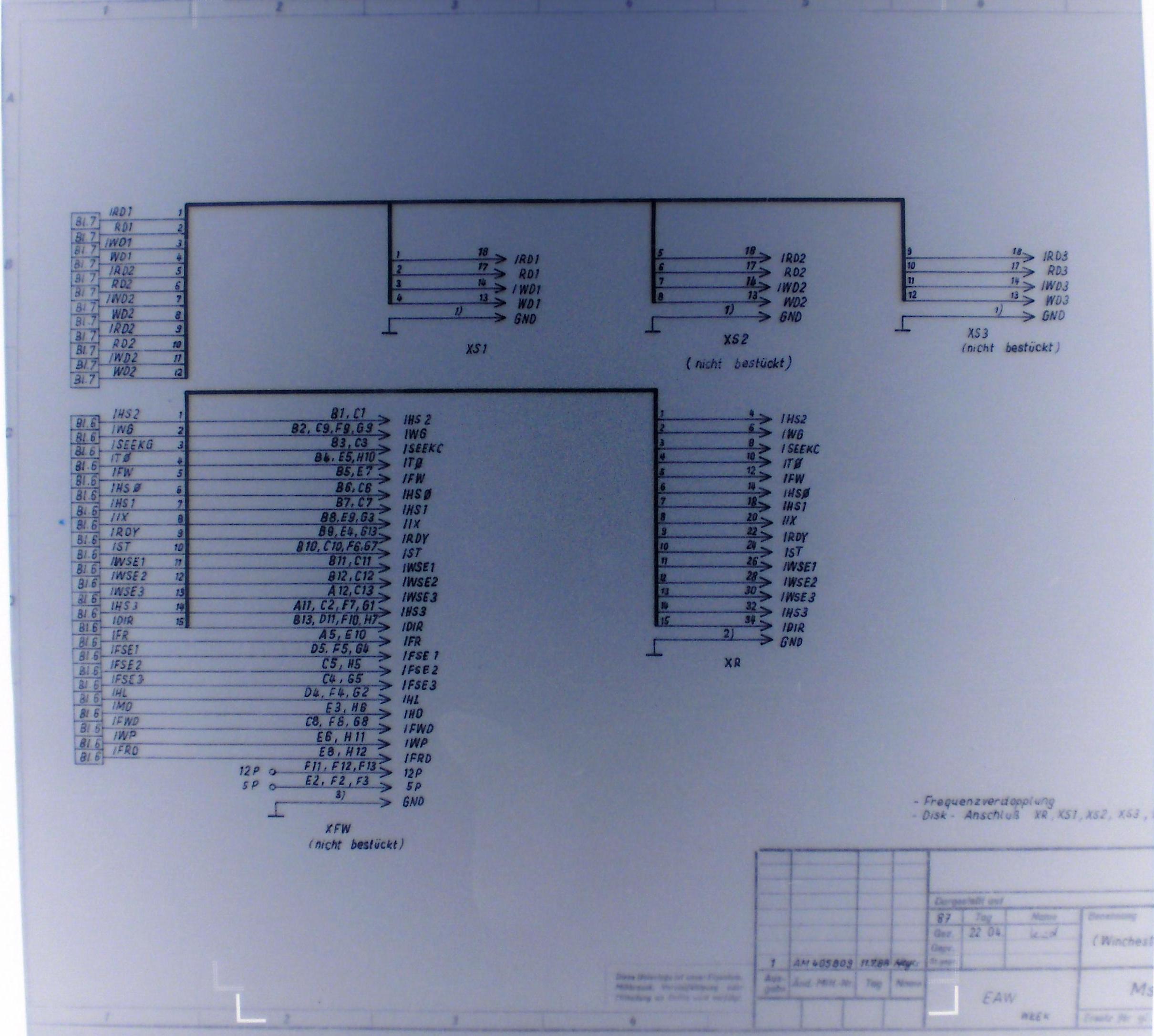

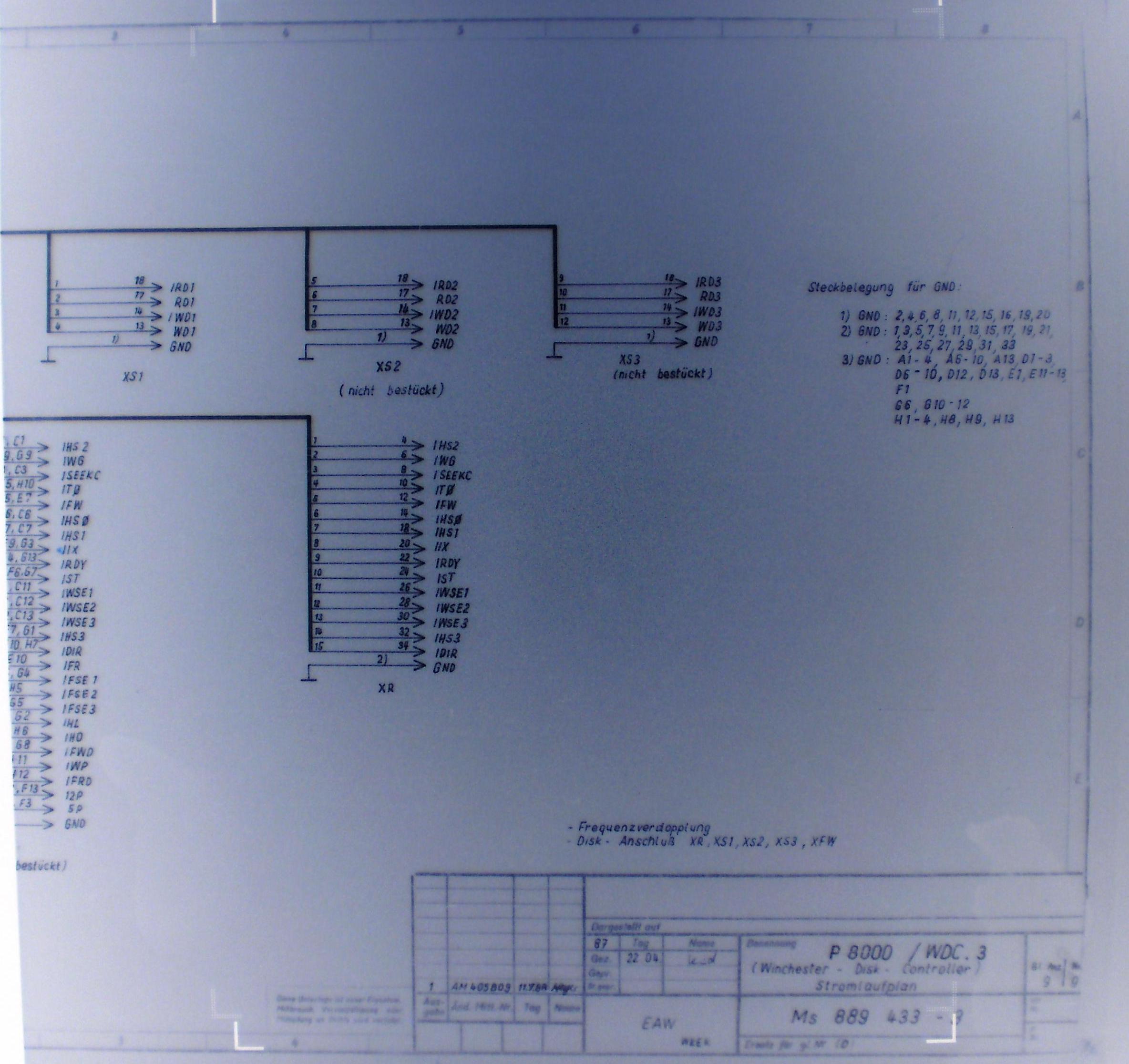

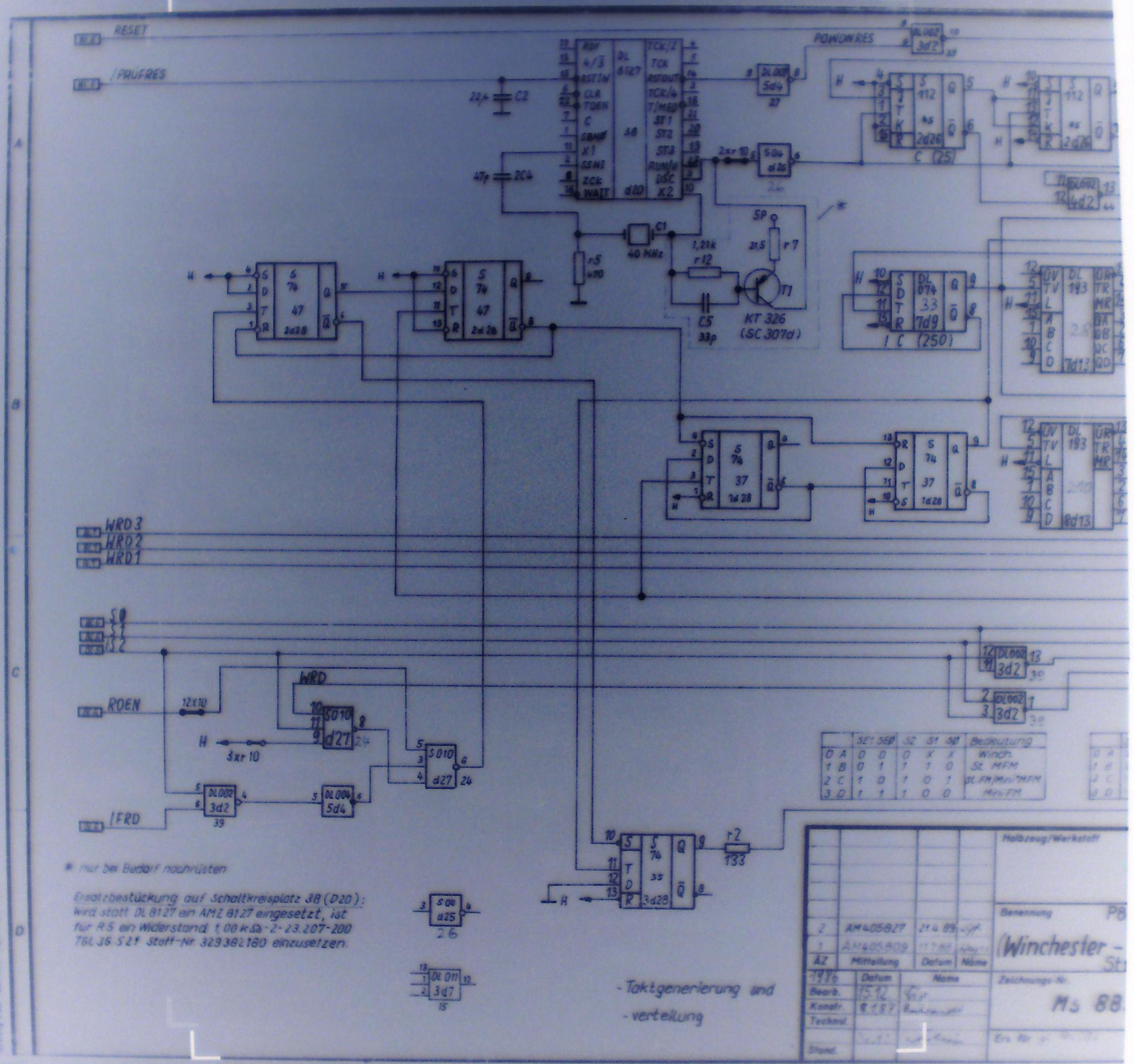

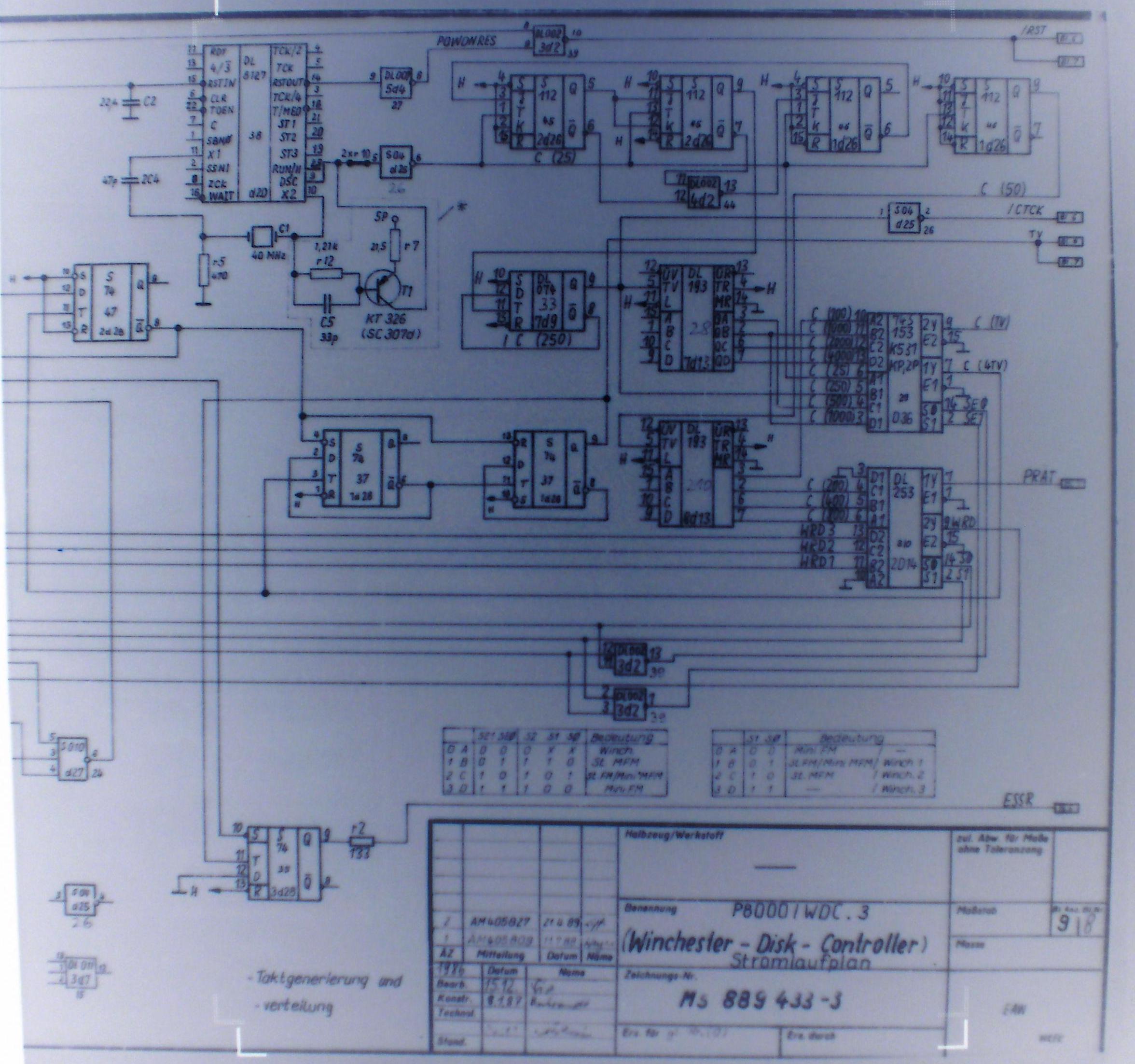

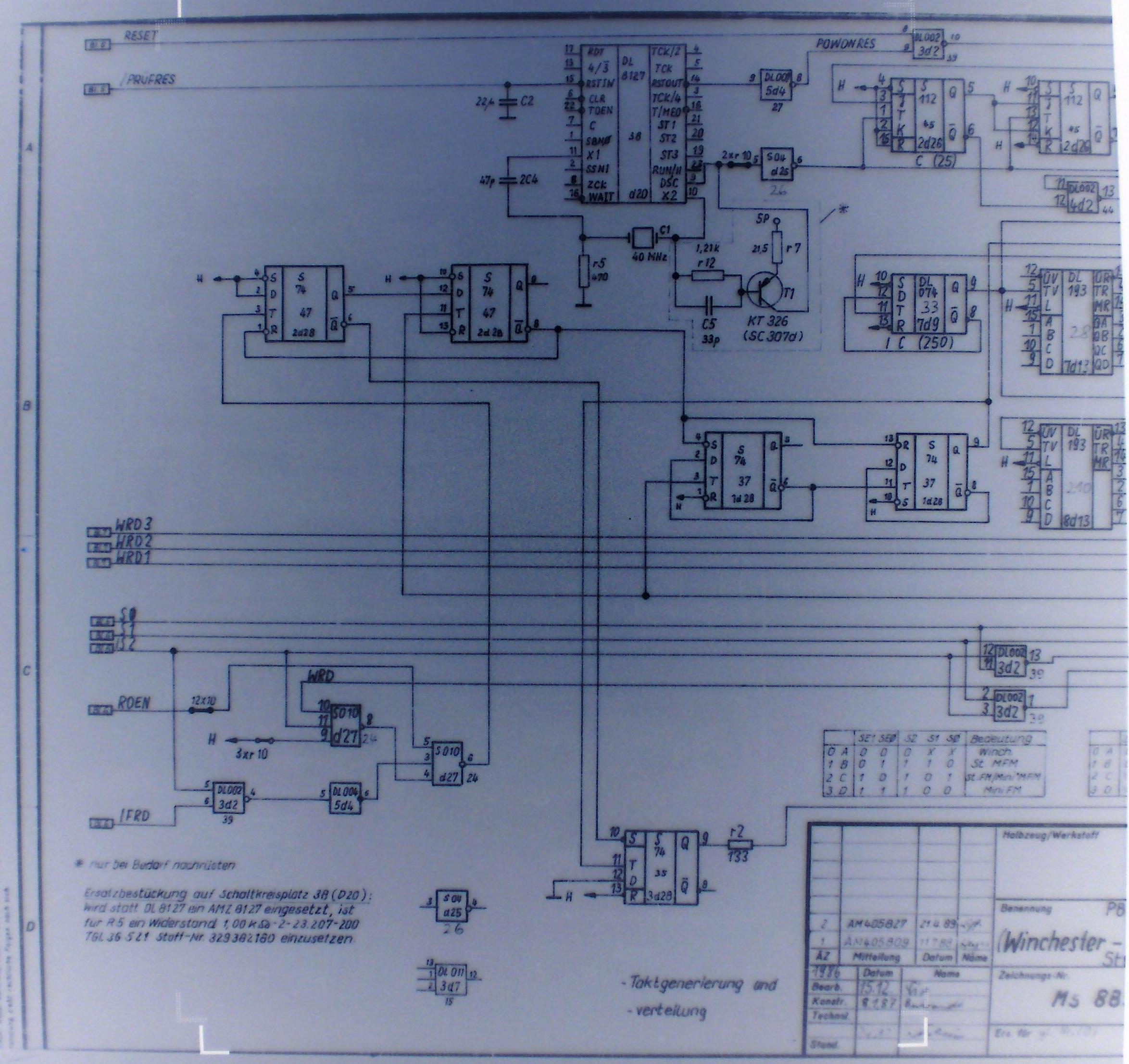

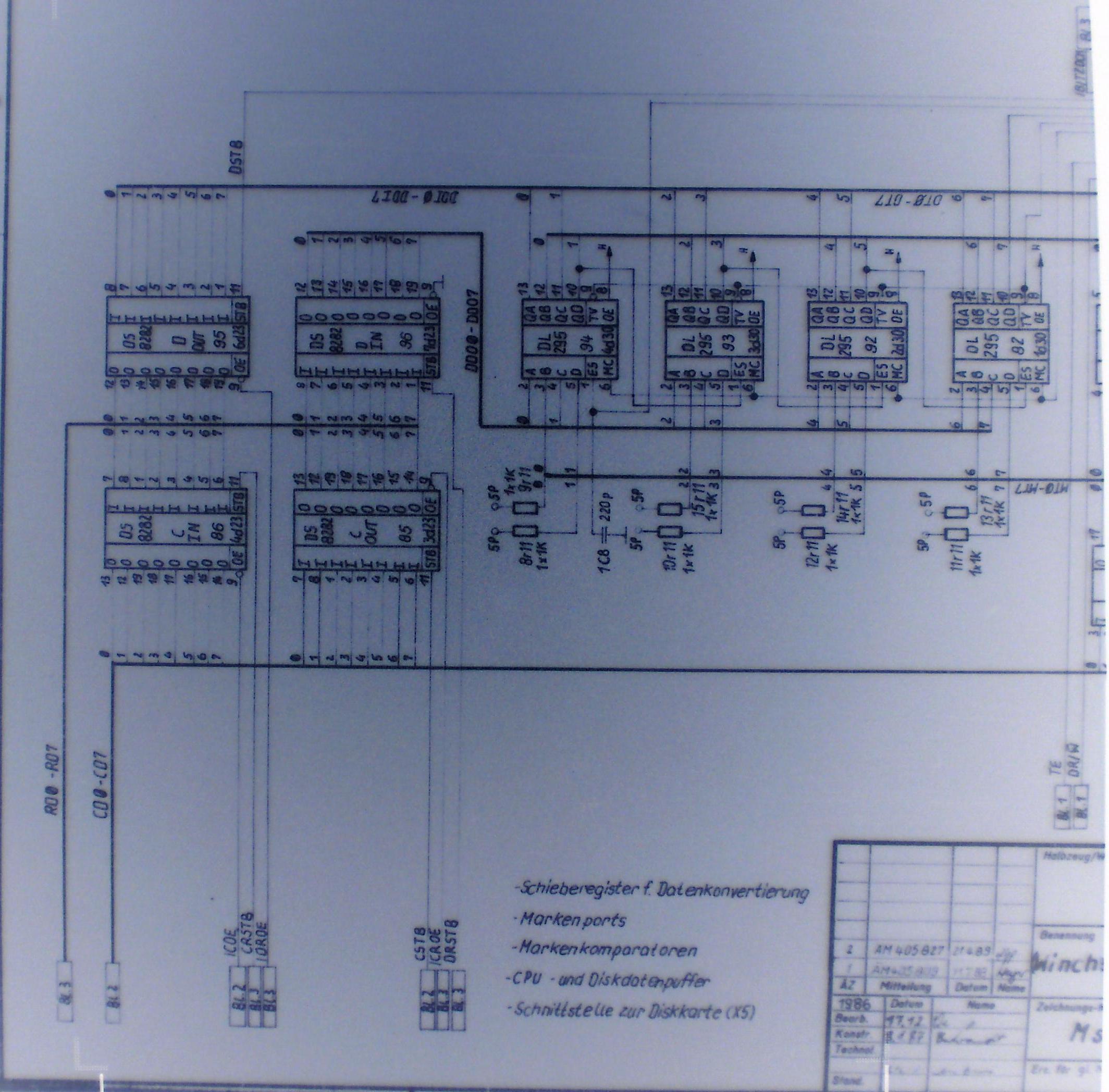

P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3
P 8000 Compact Schaltplan WDC.3


Uhr

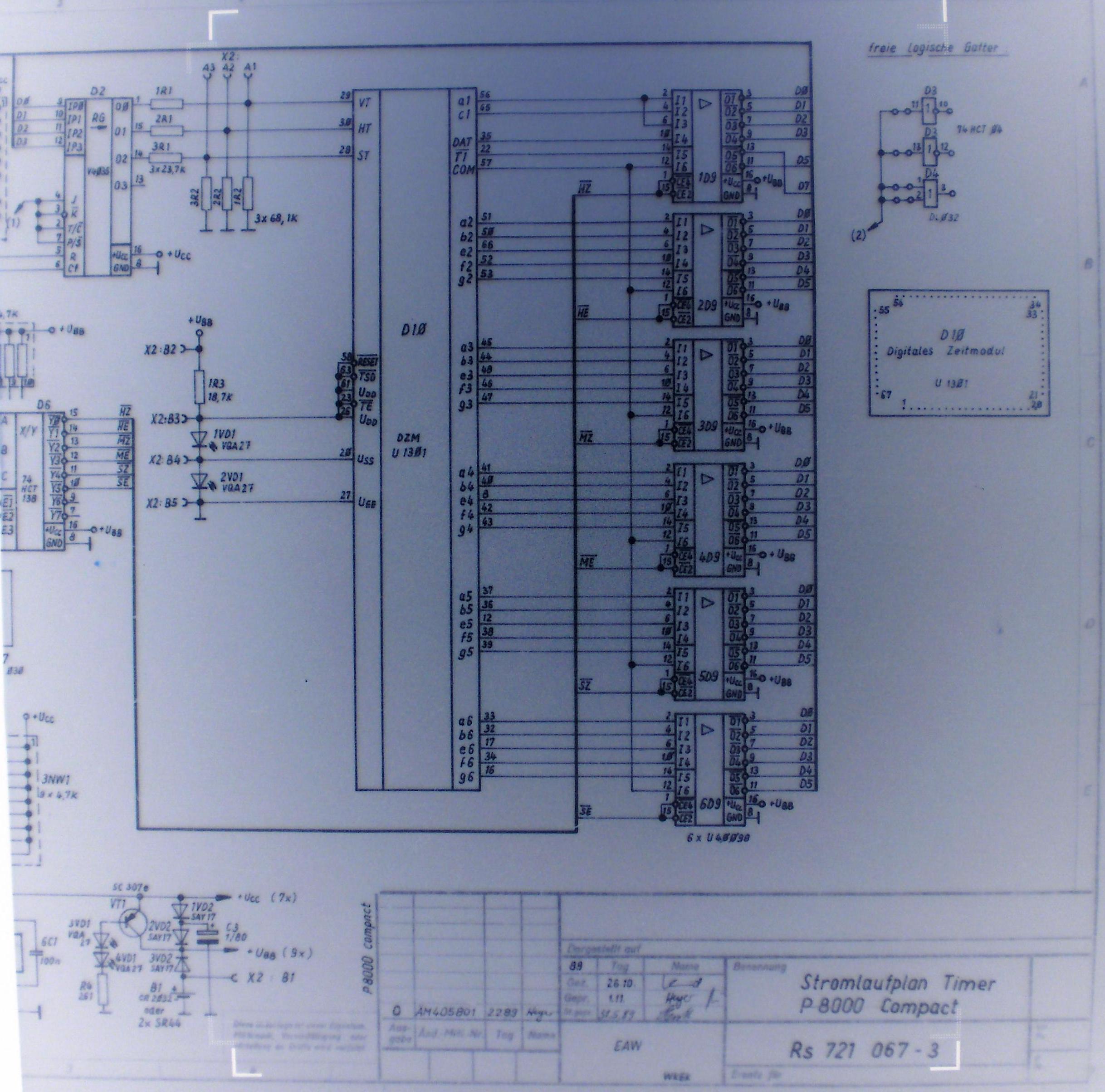

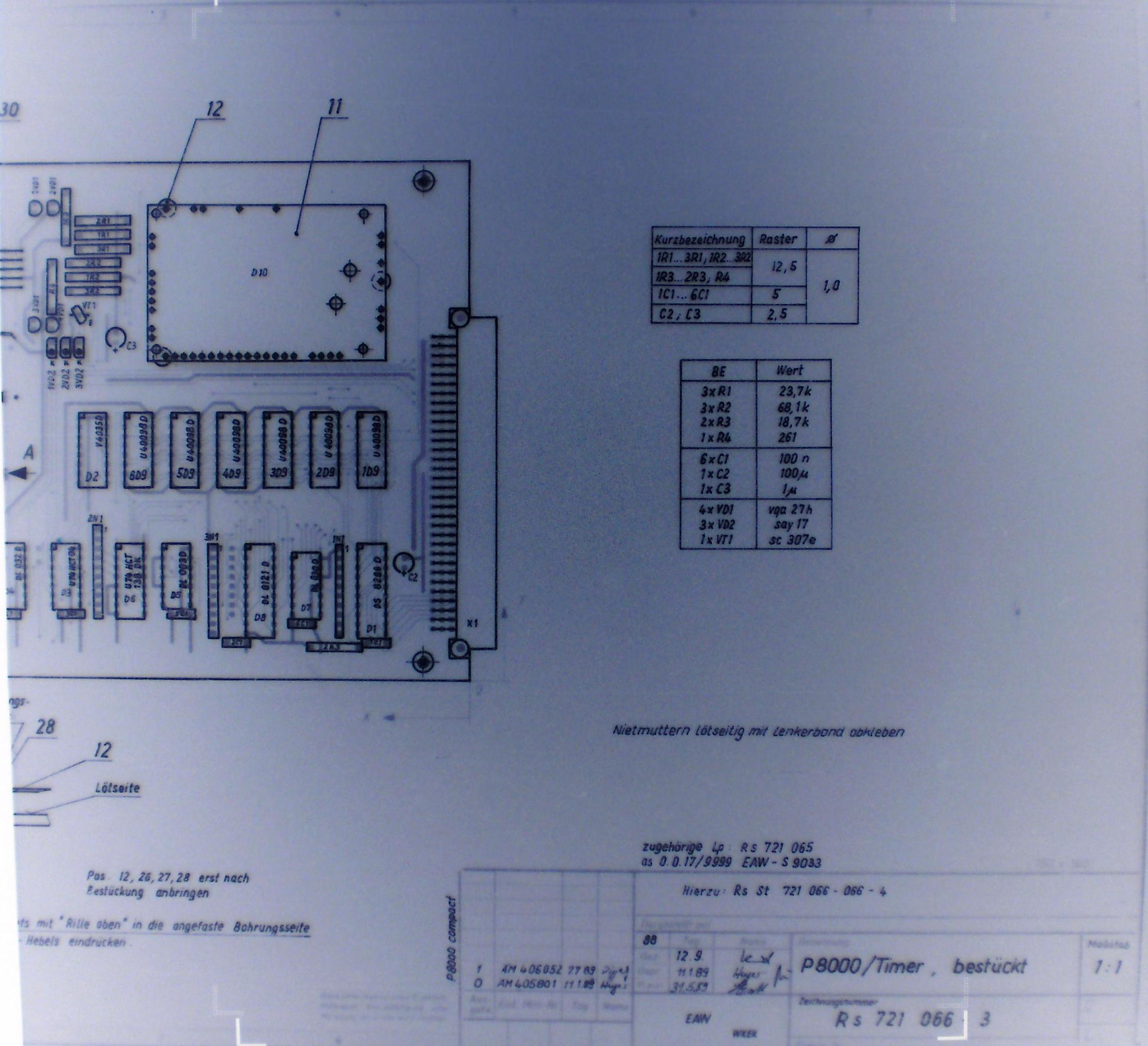

P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr
P 8000 Compact Schaltplan Uhr


WDOS

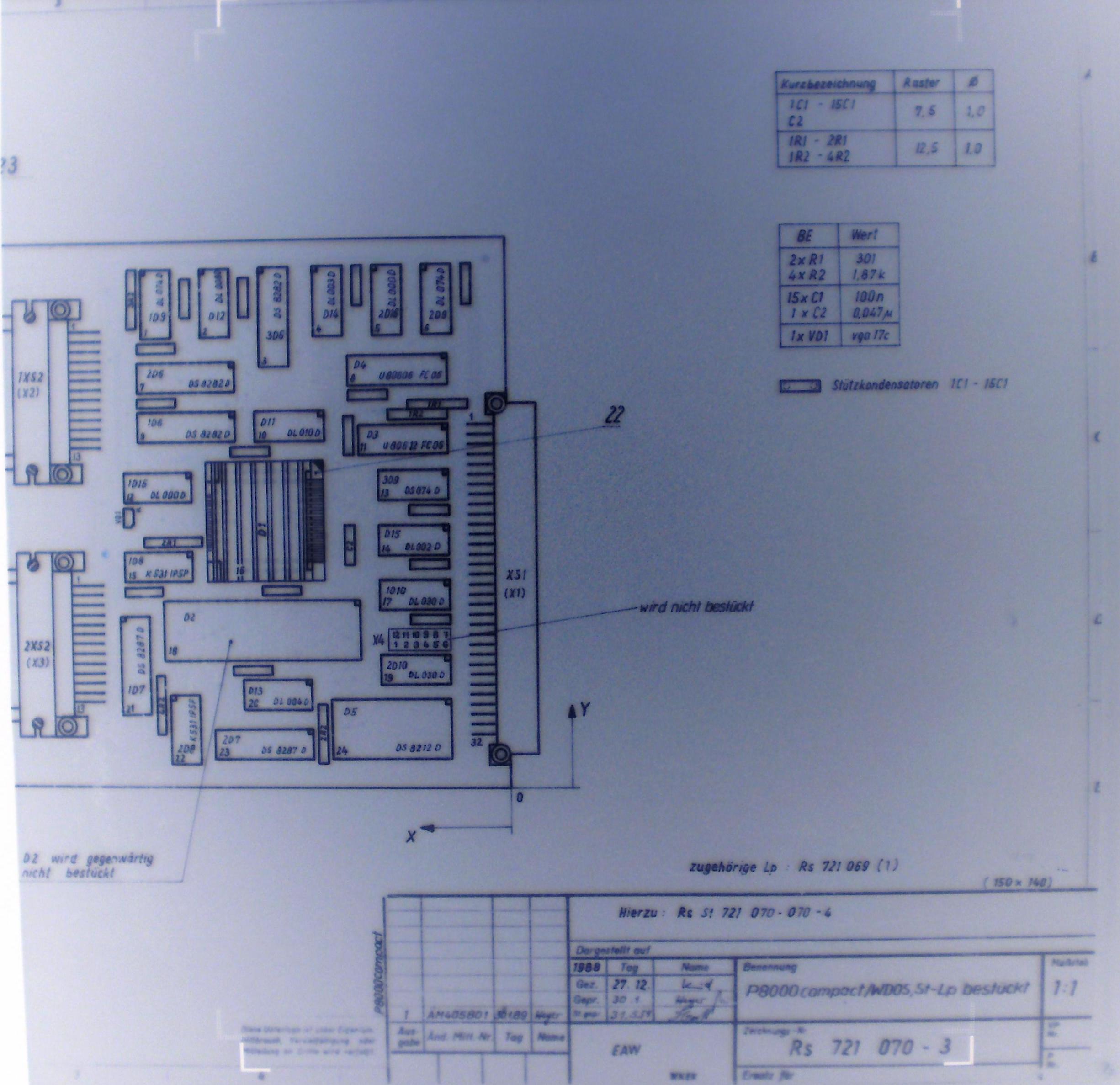

P 8000 Compact Schaltplan WDOS
P 8000 Compact Schaltplan WDOS

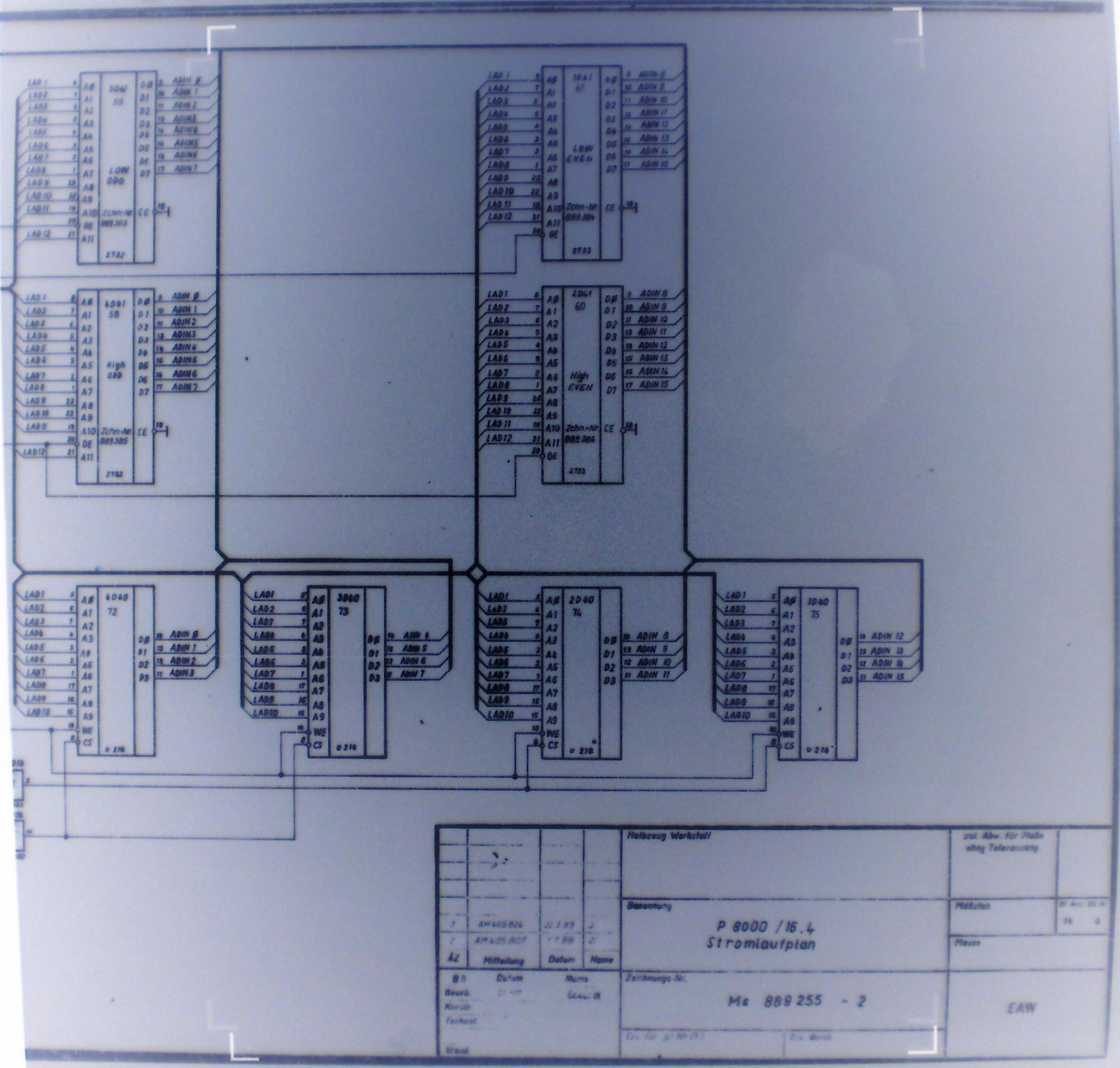

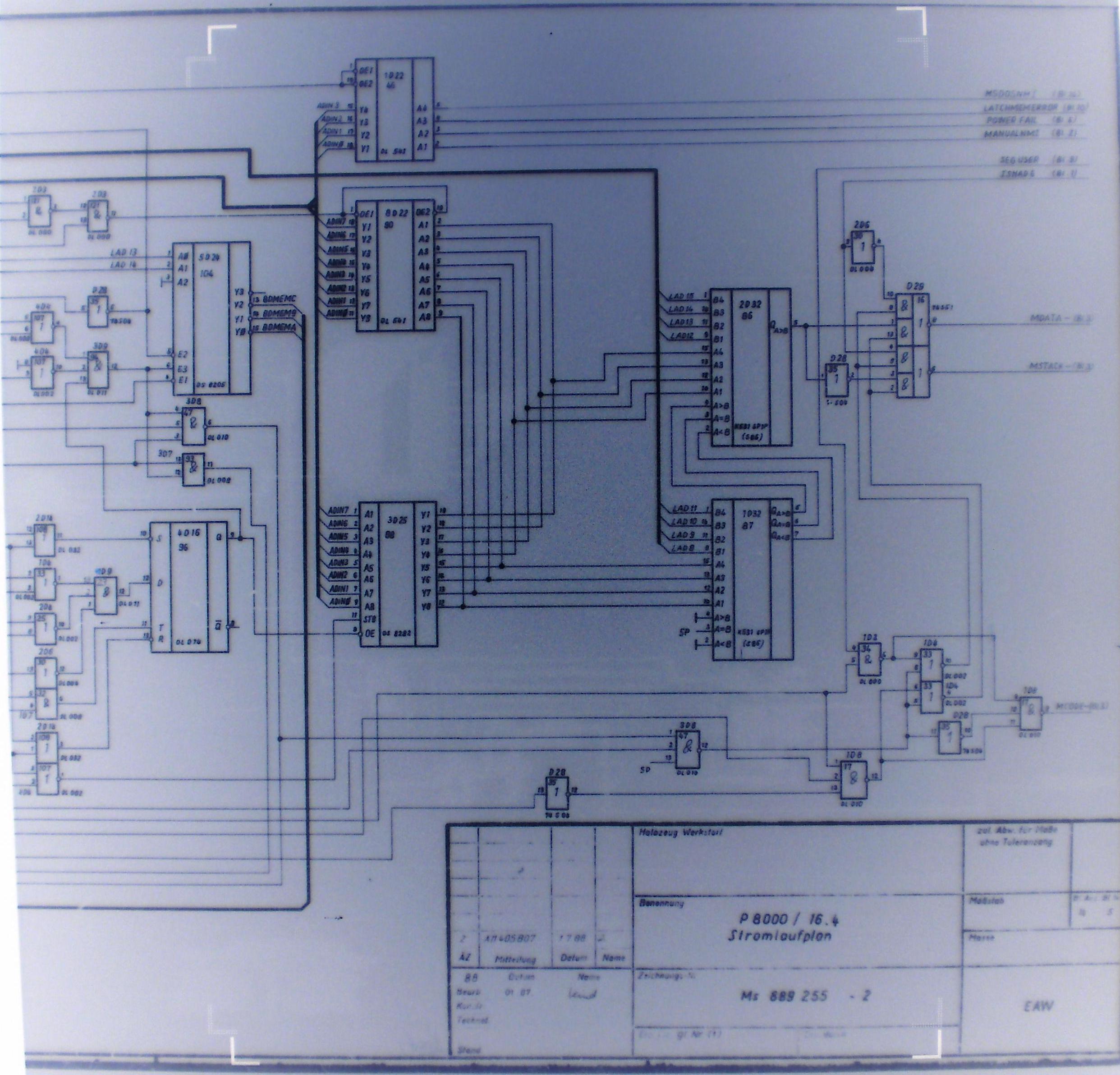

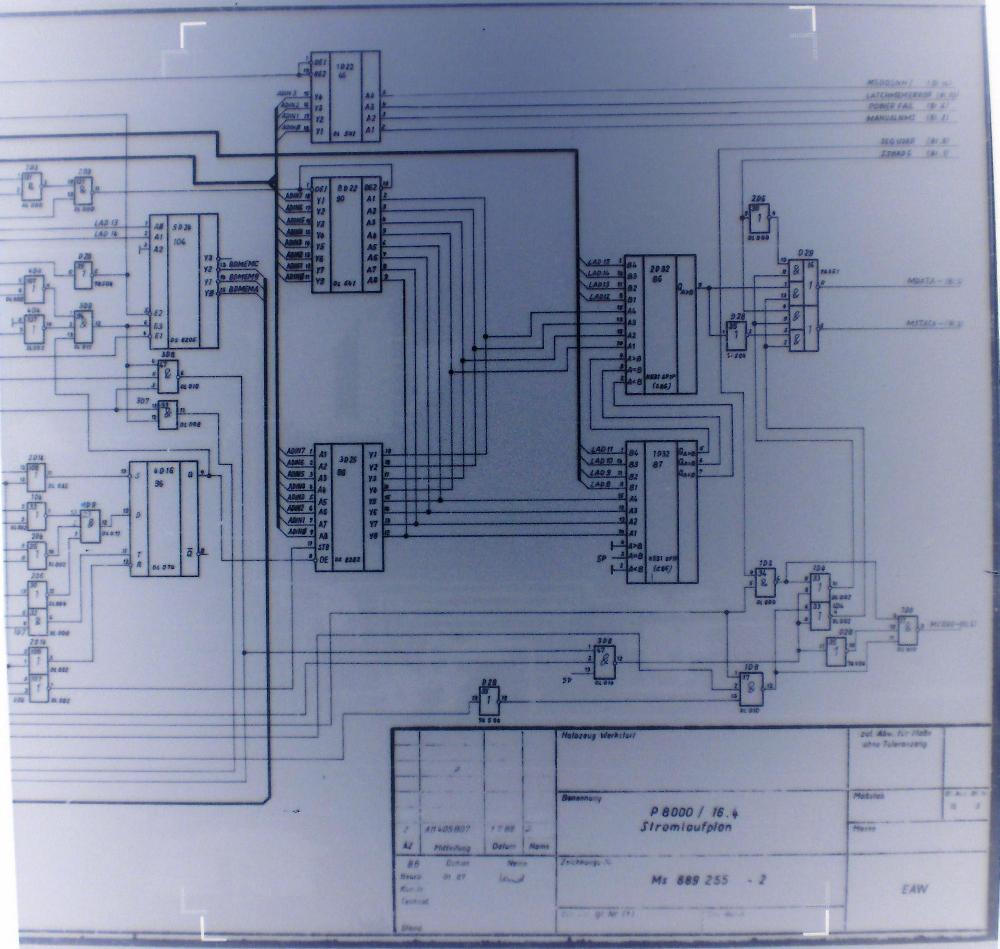

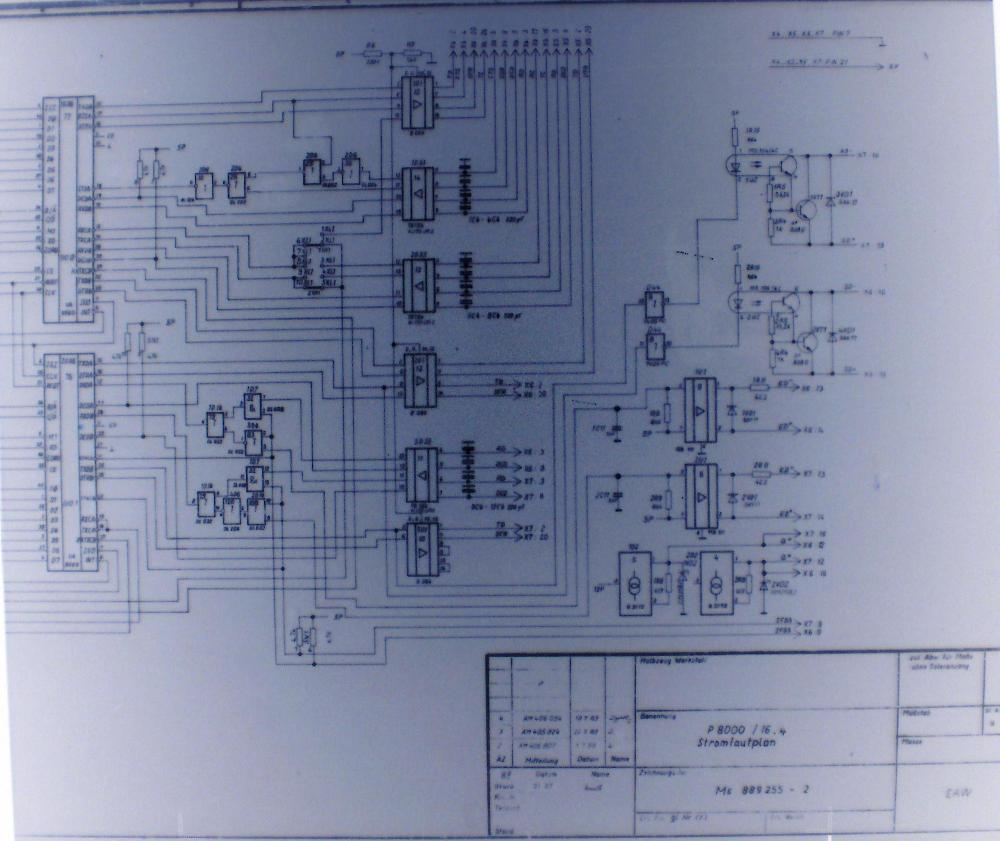

16.4

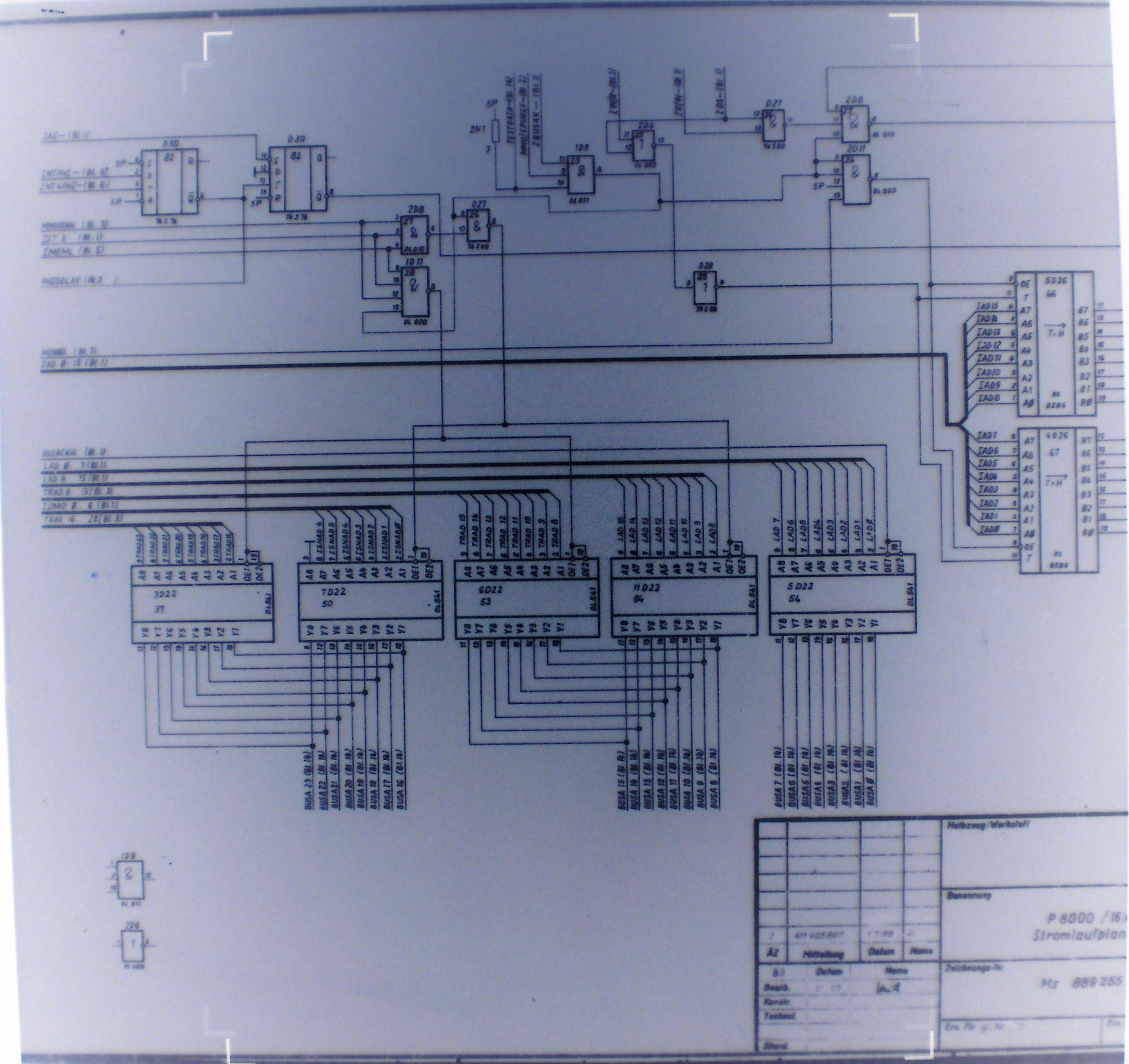

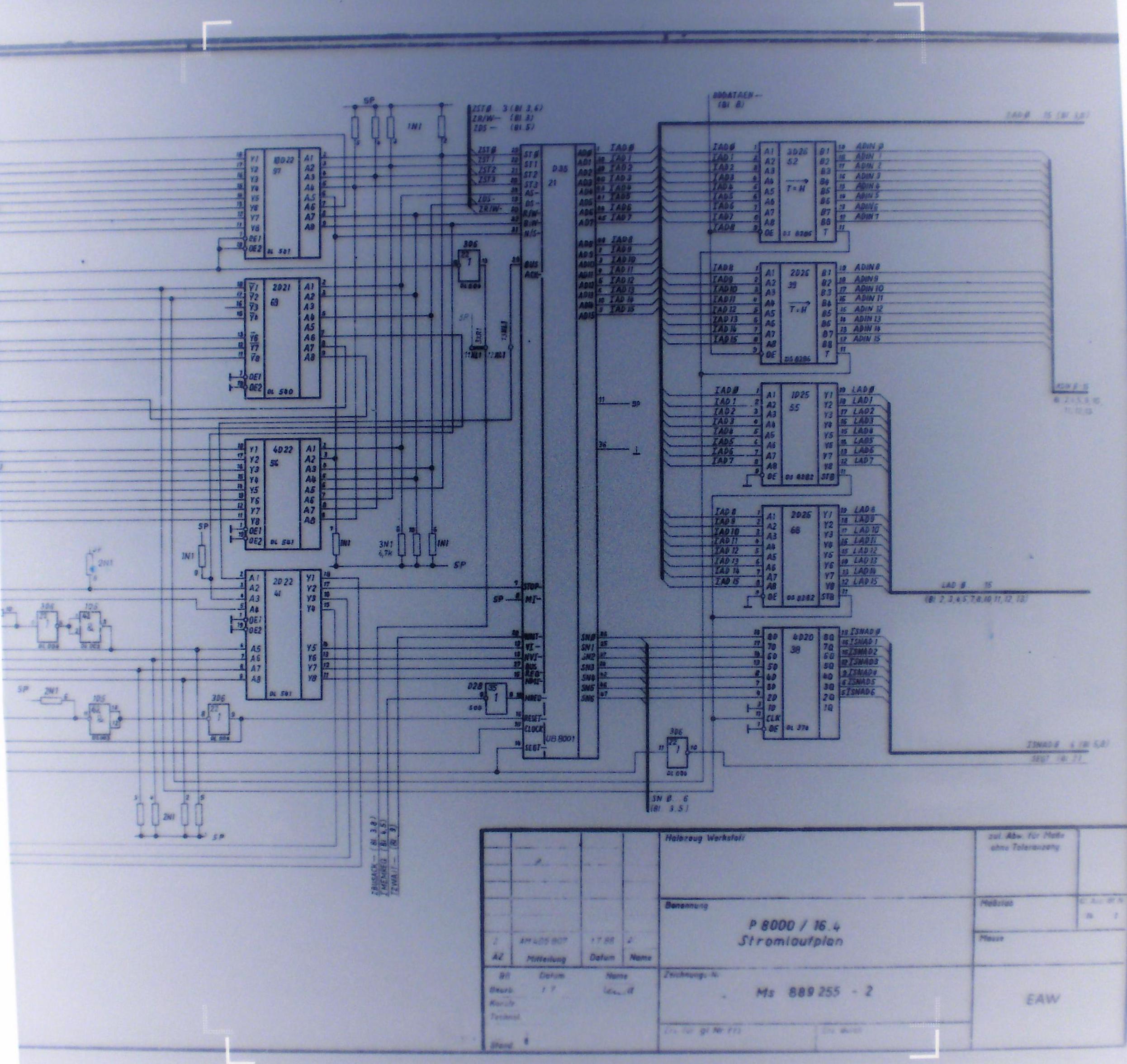

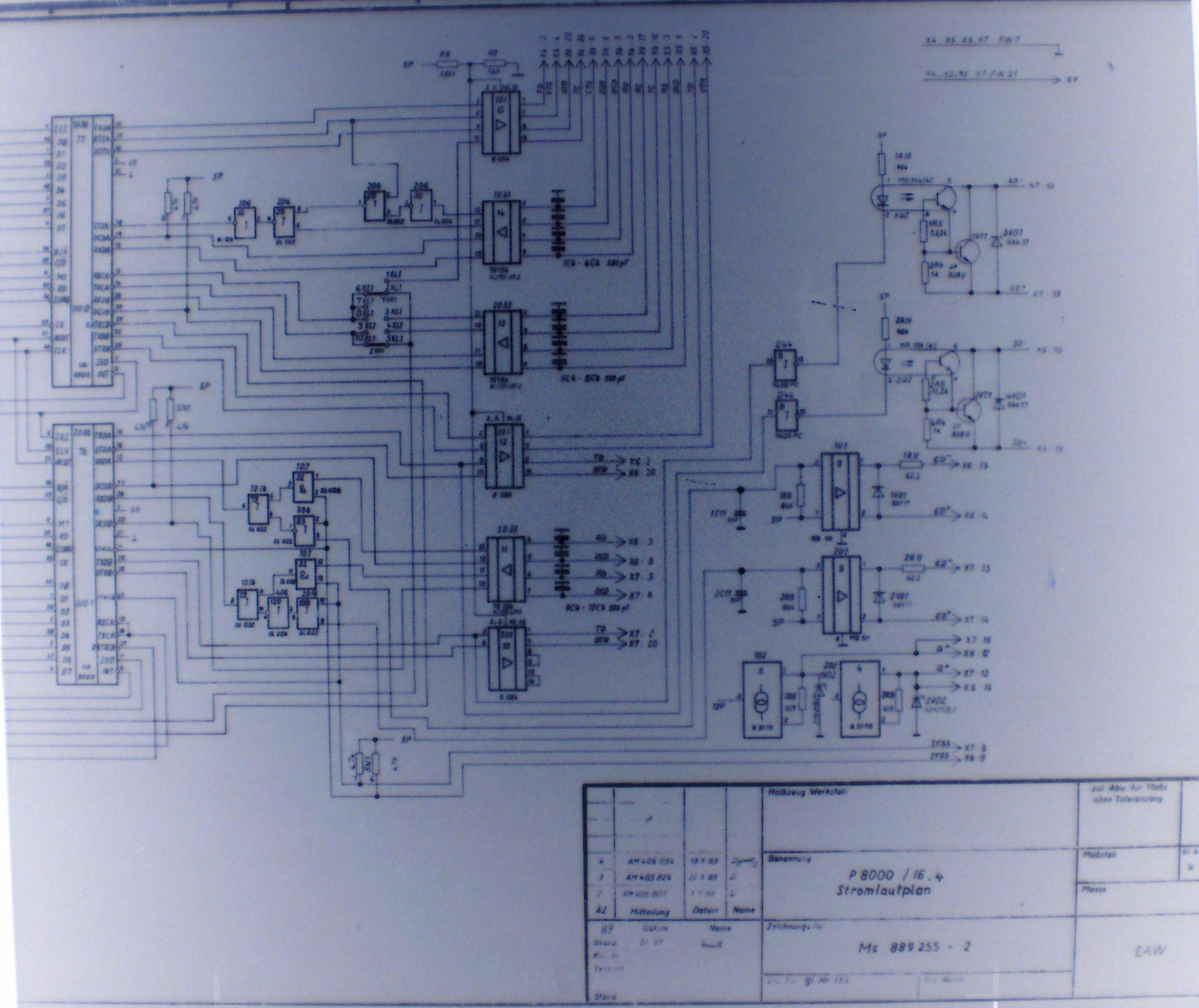

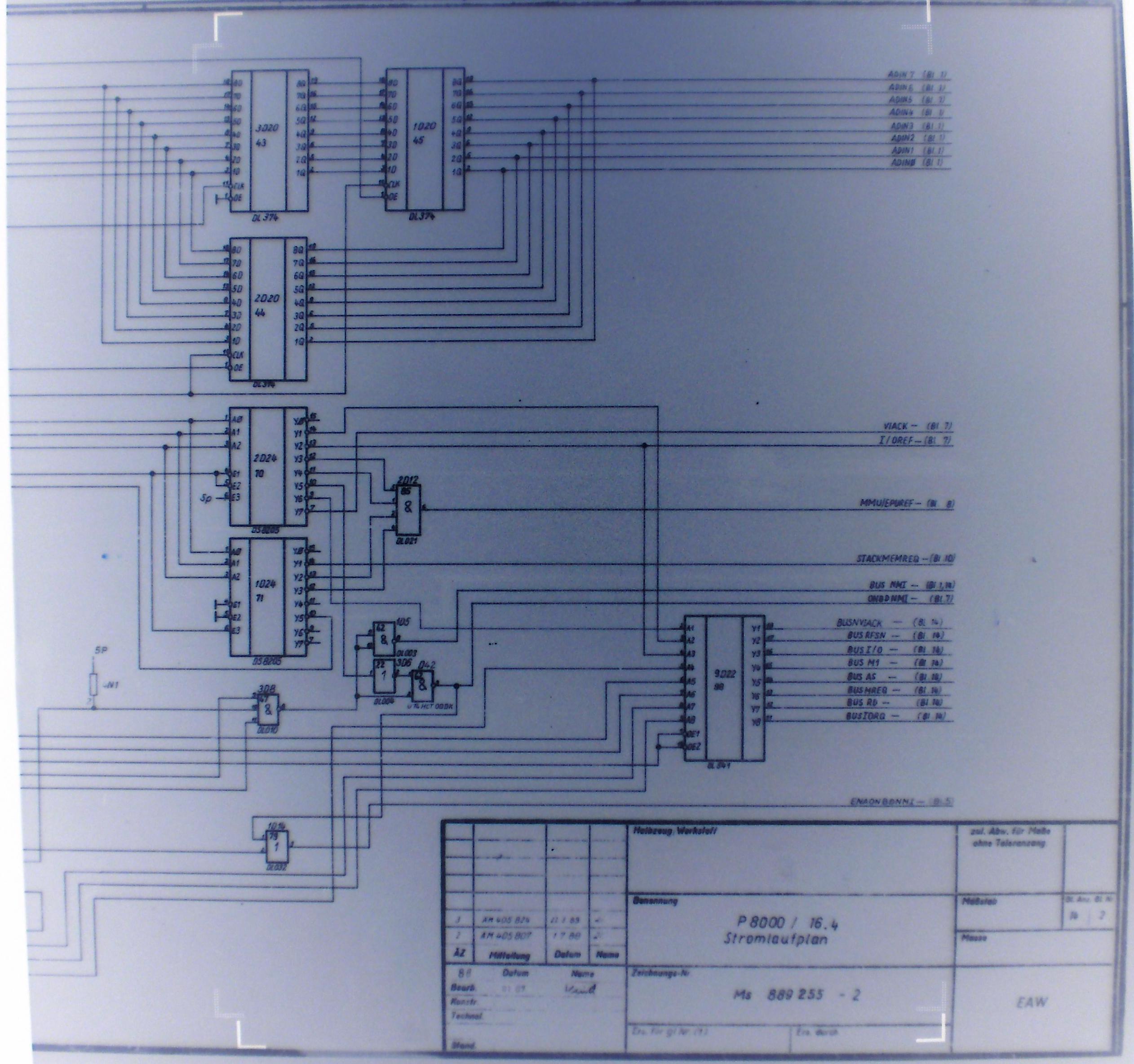

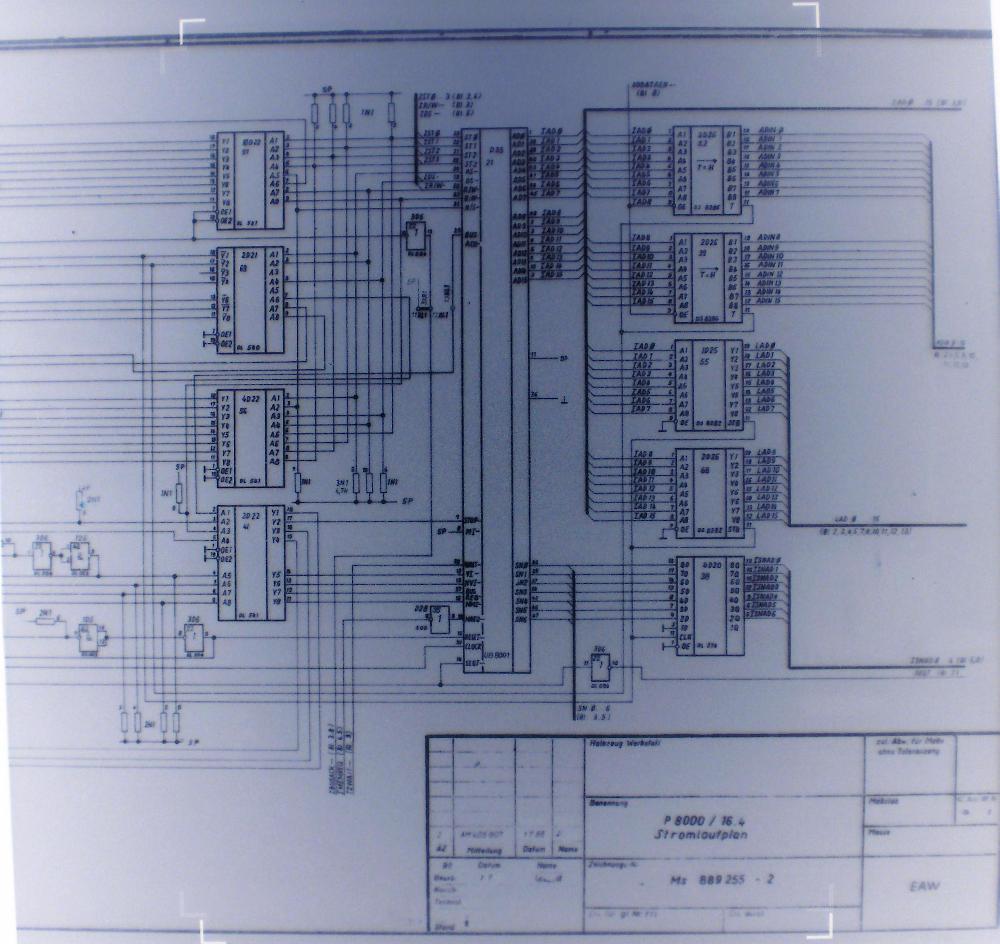

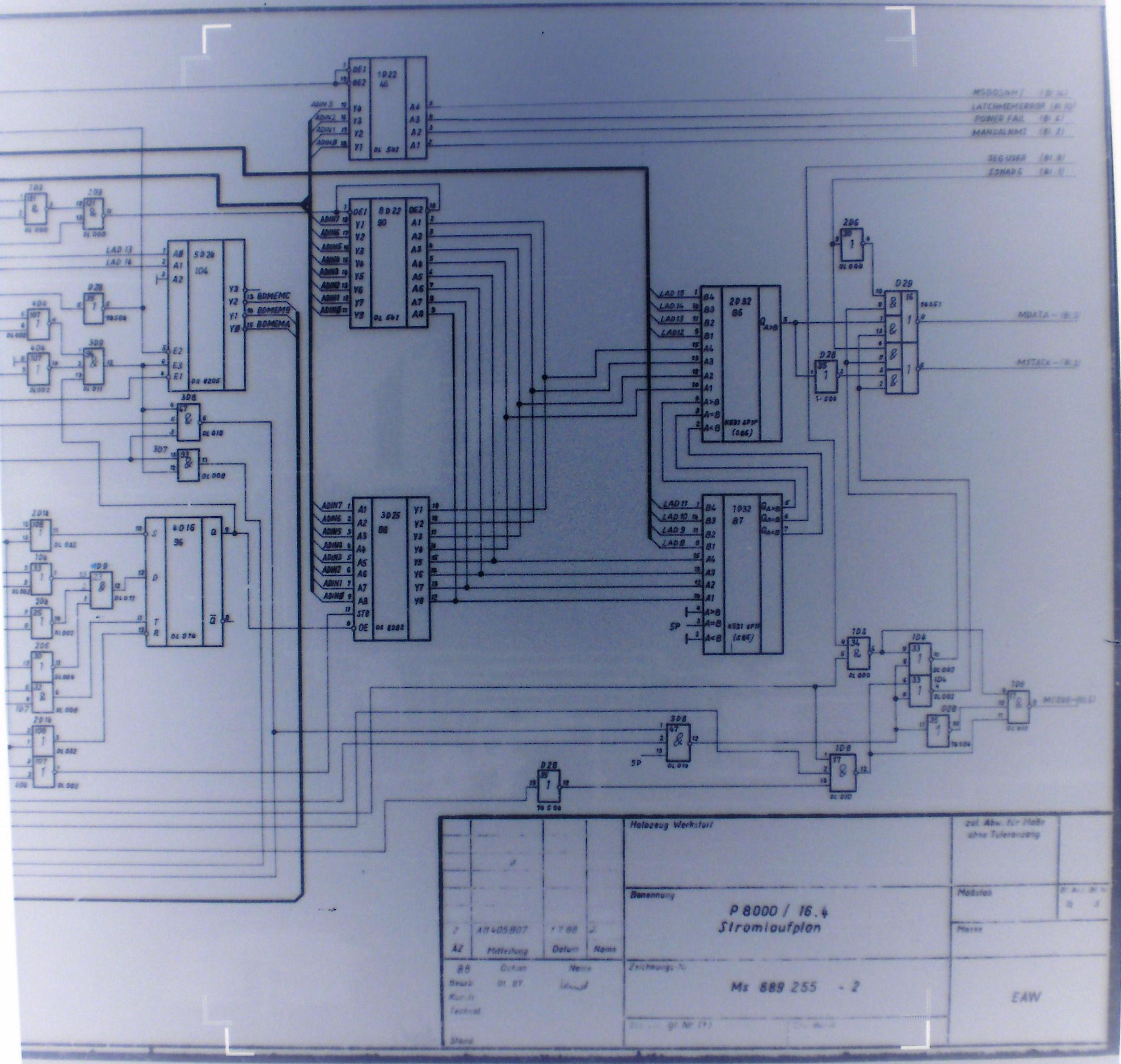

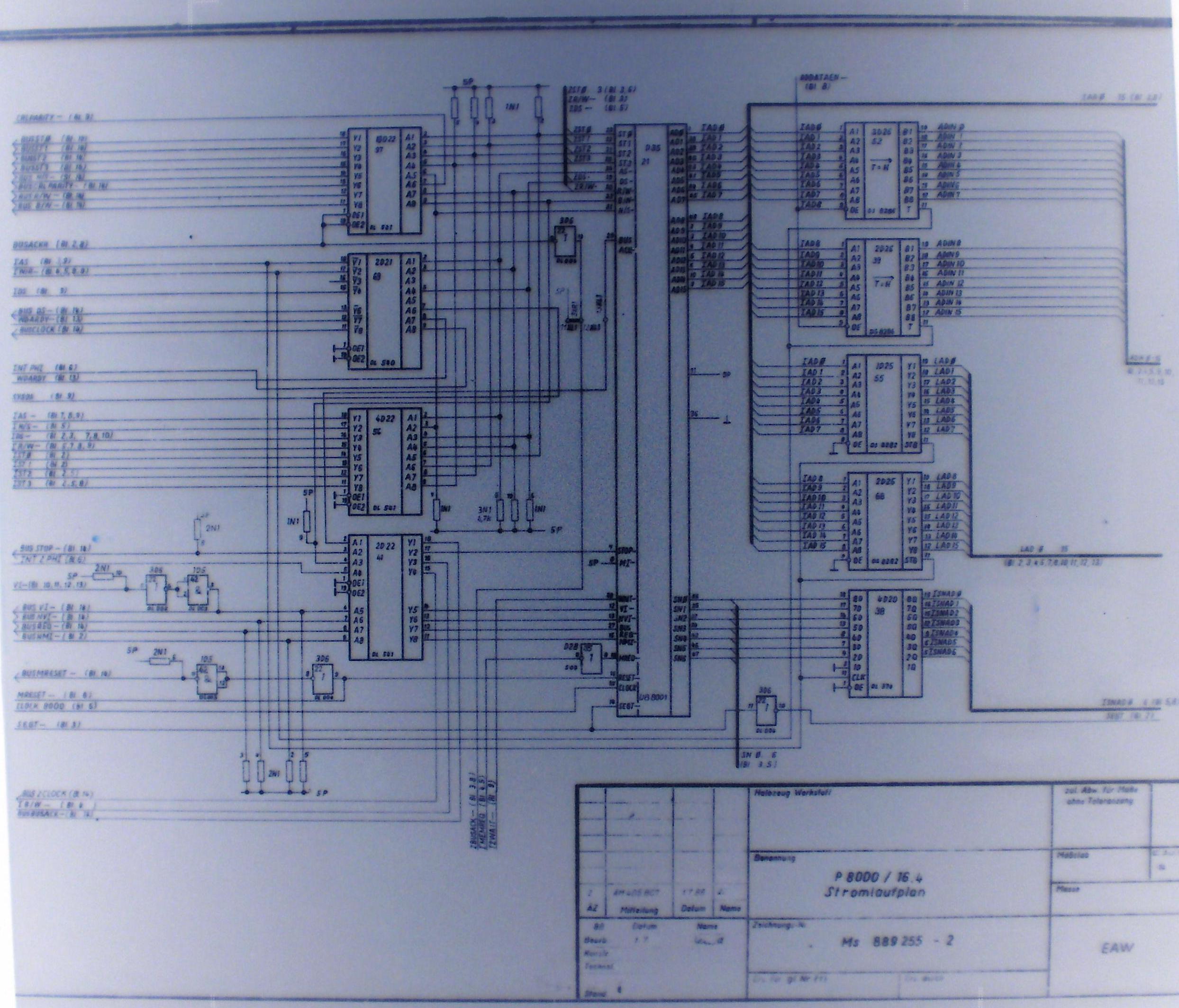

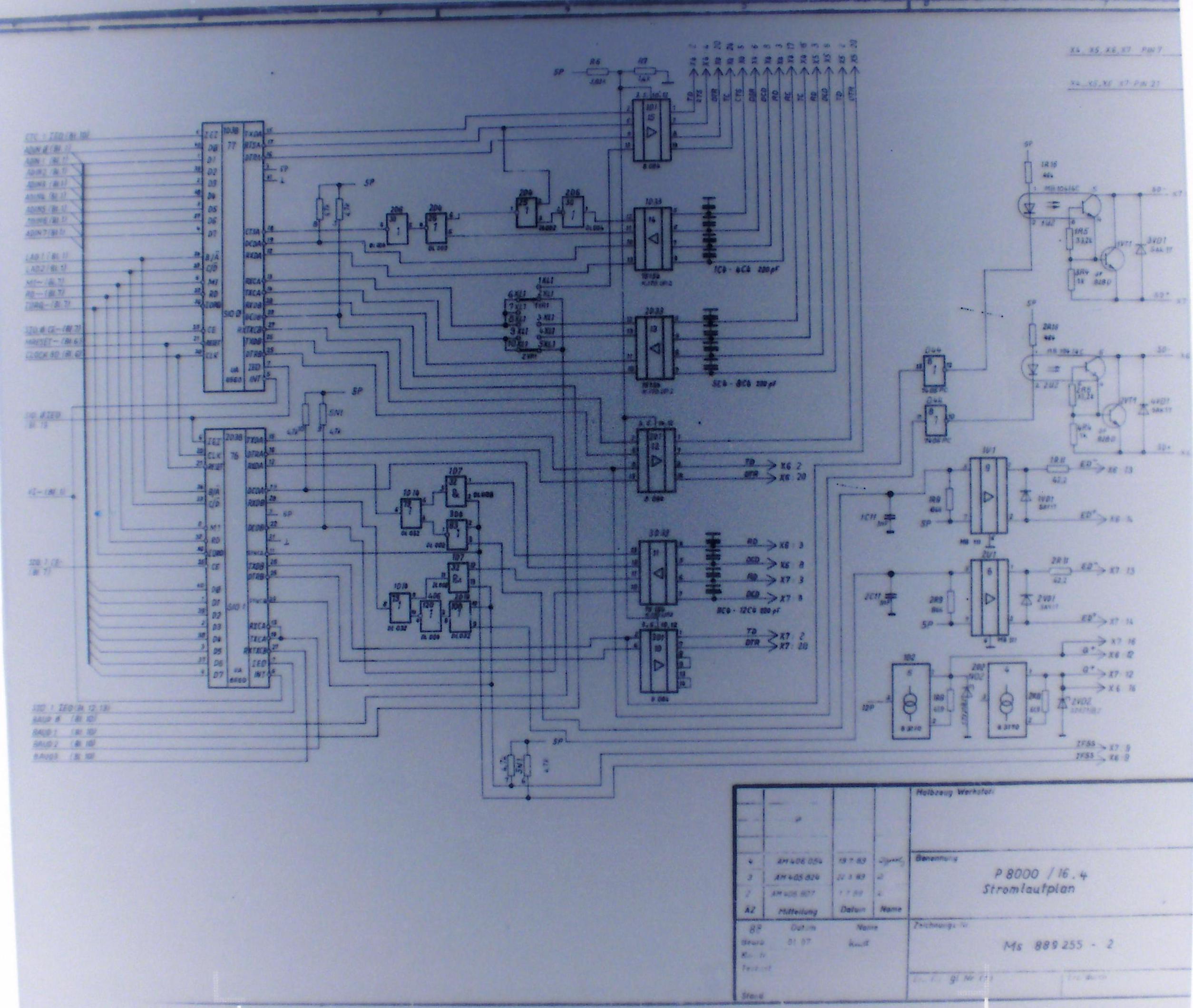

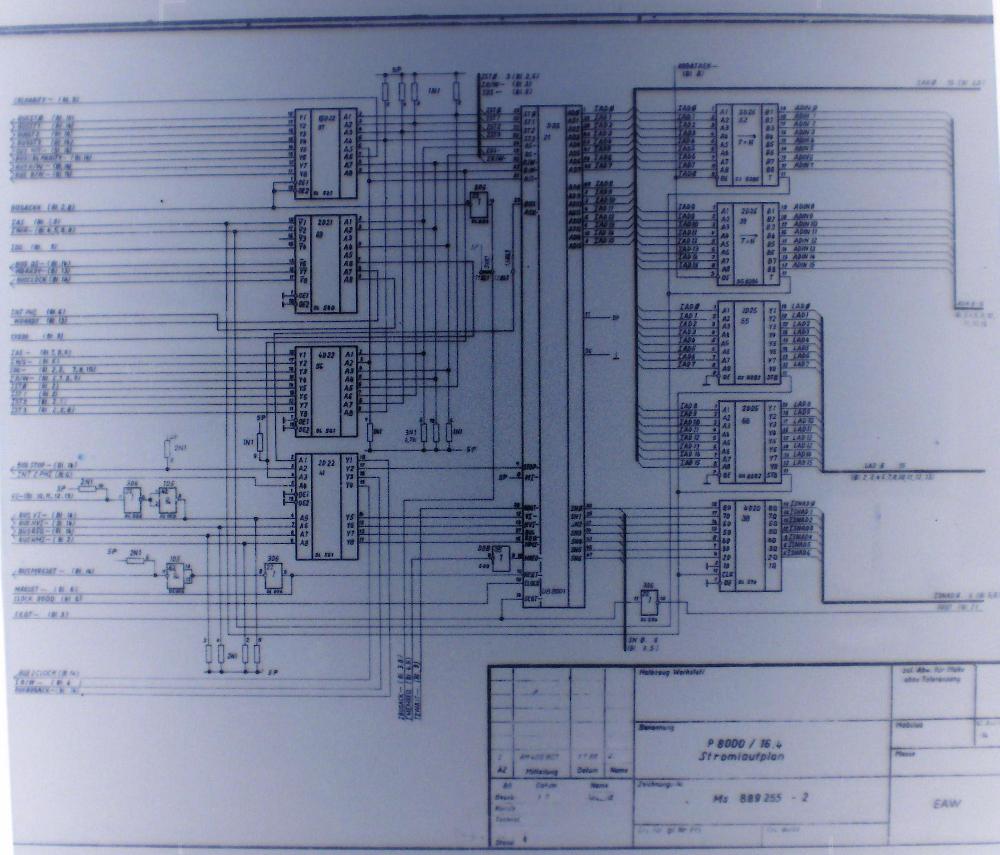

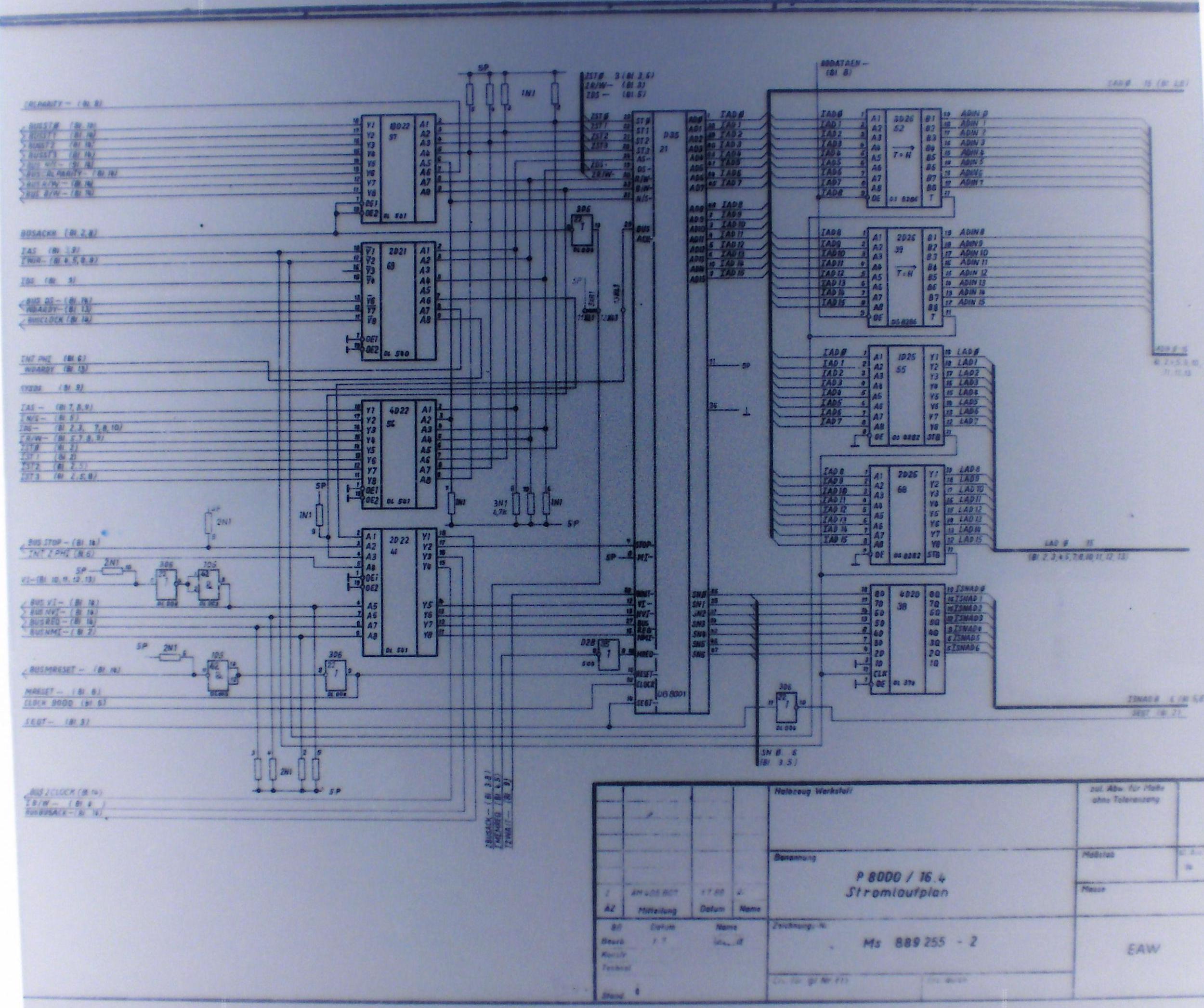

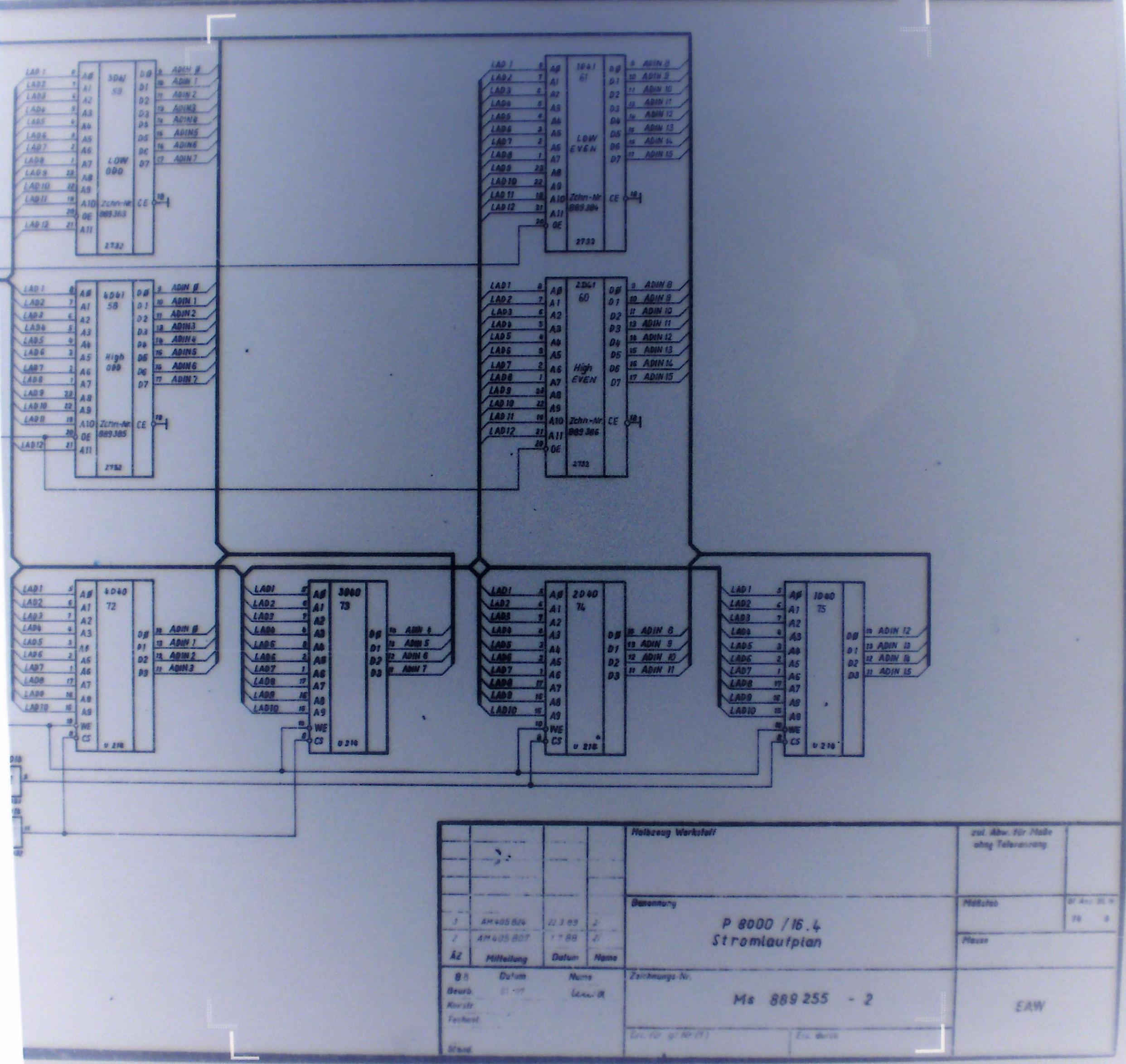

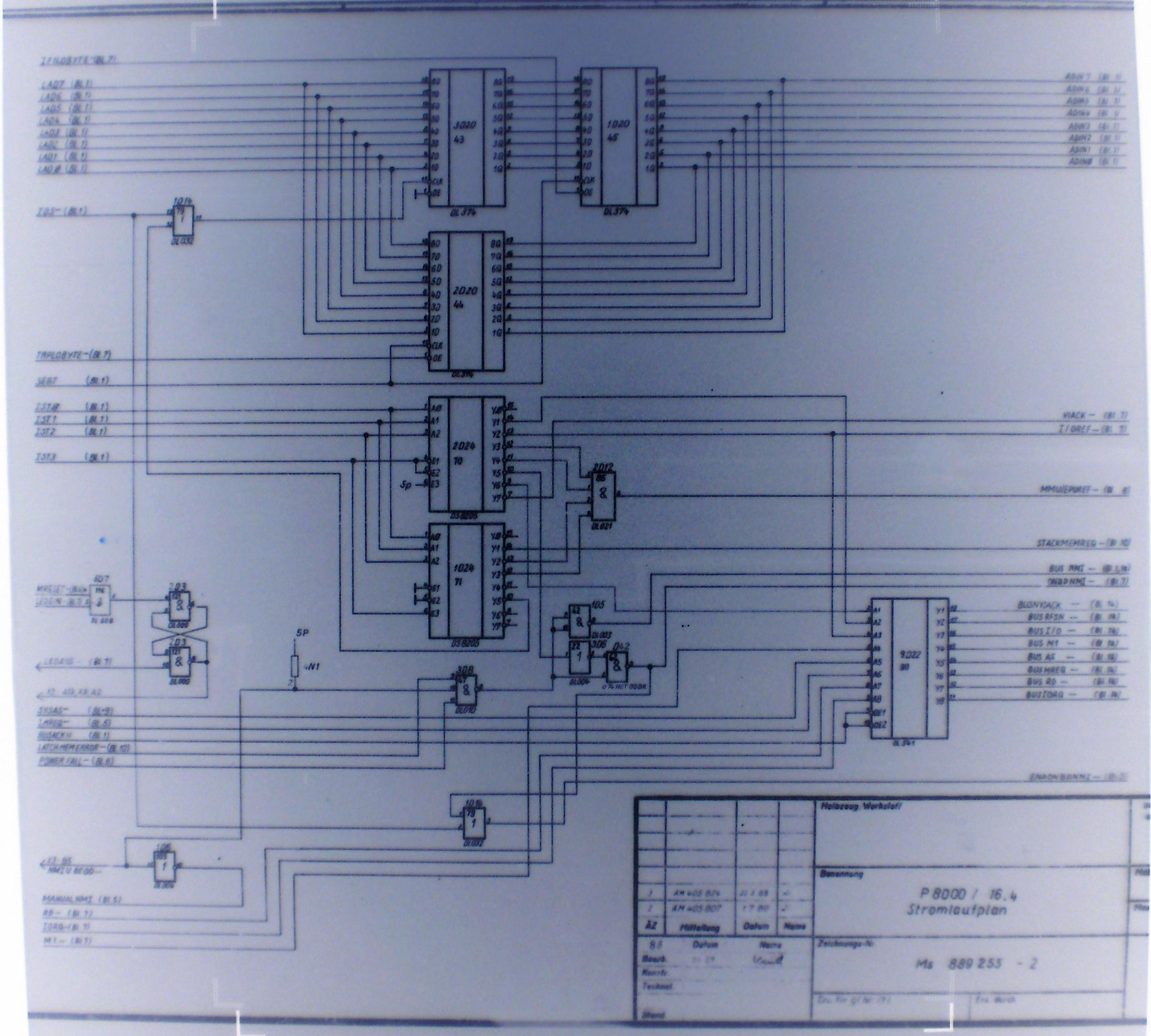

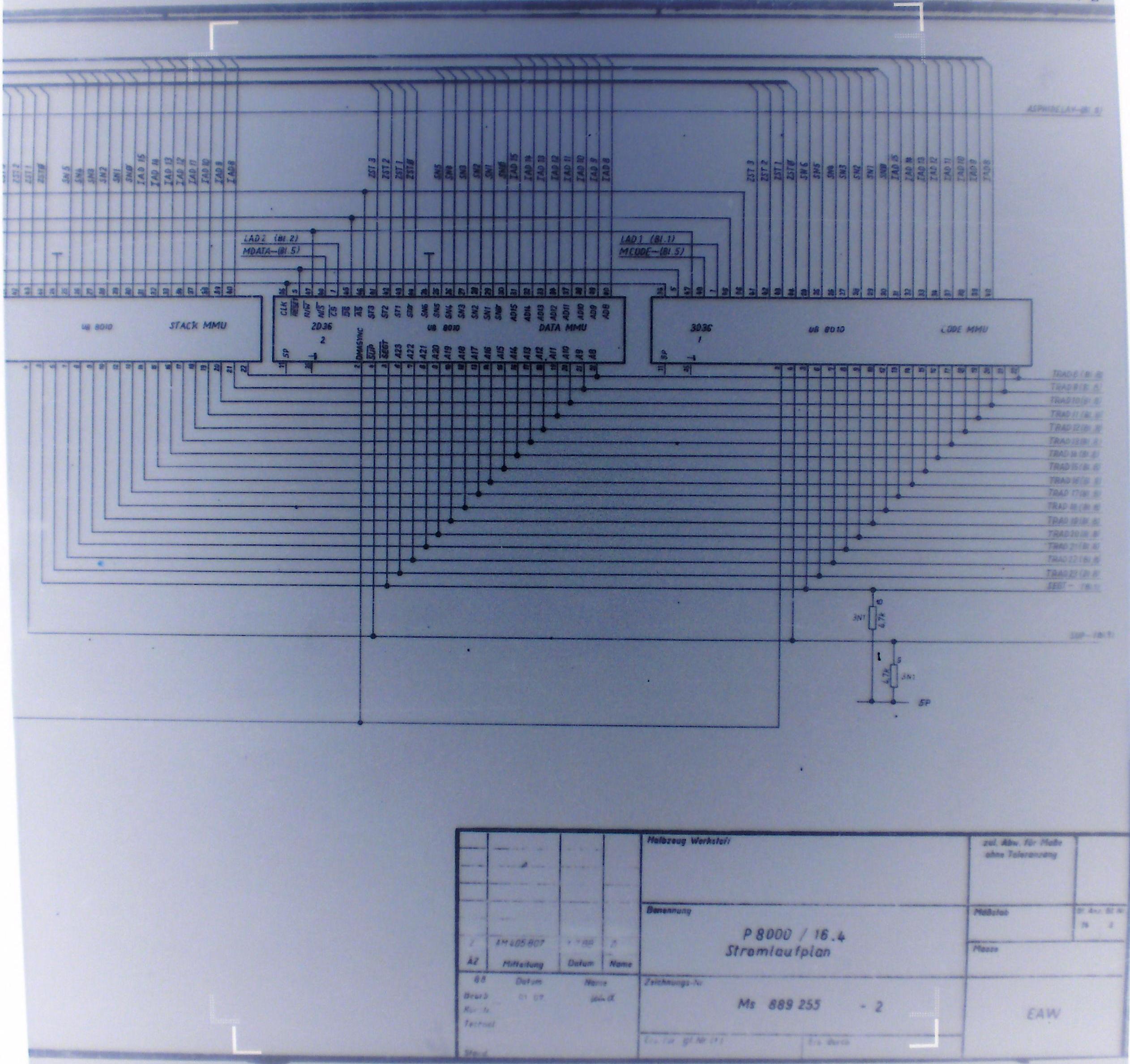

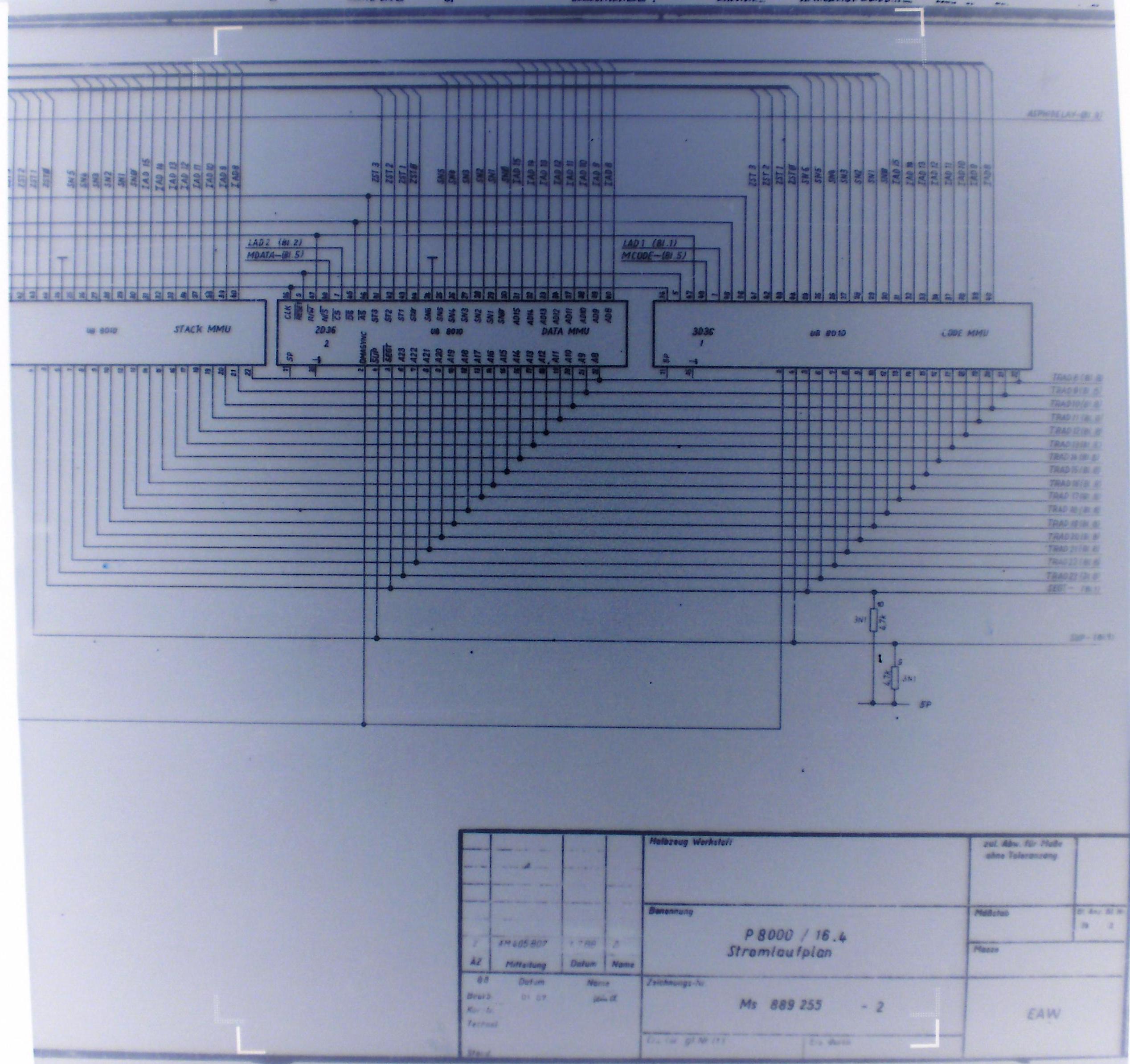

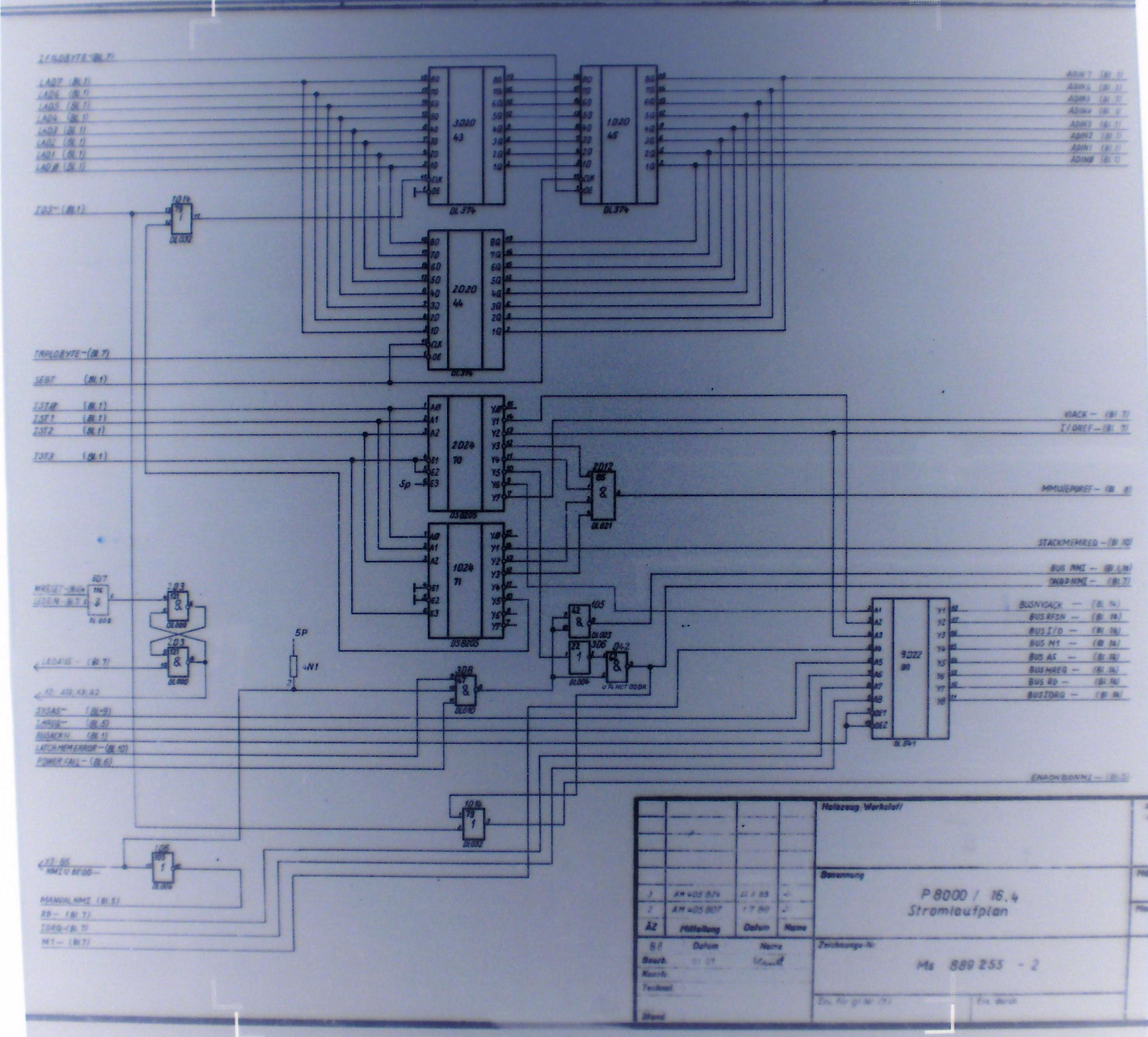

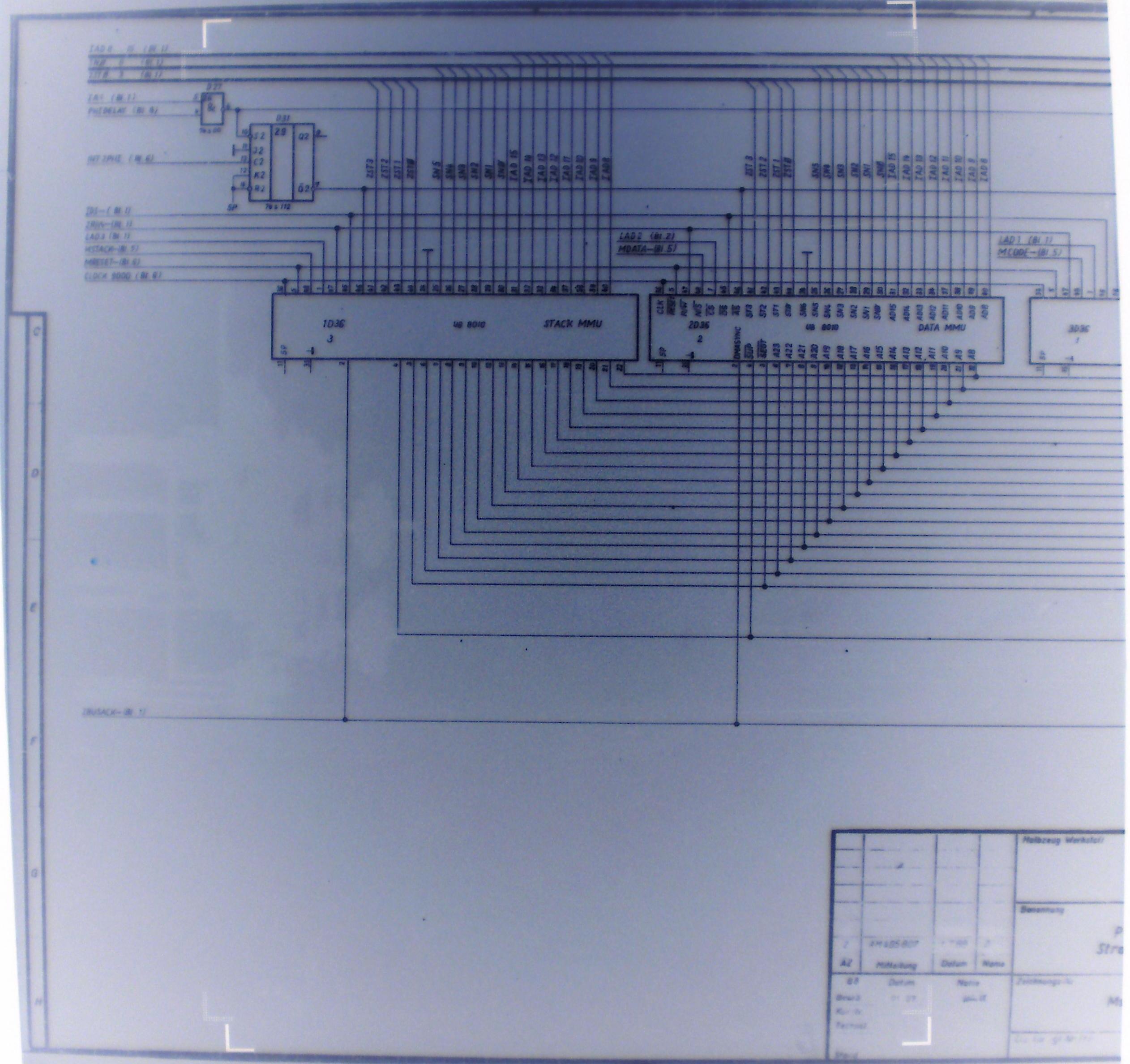

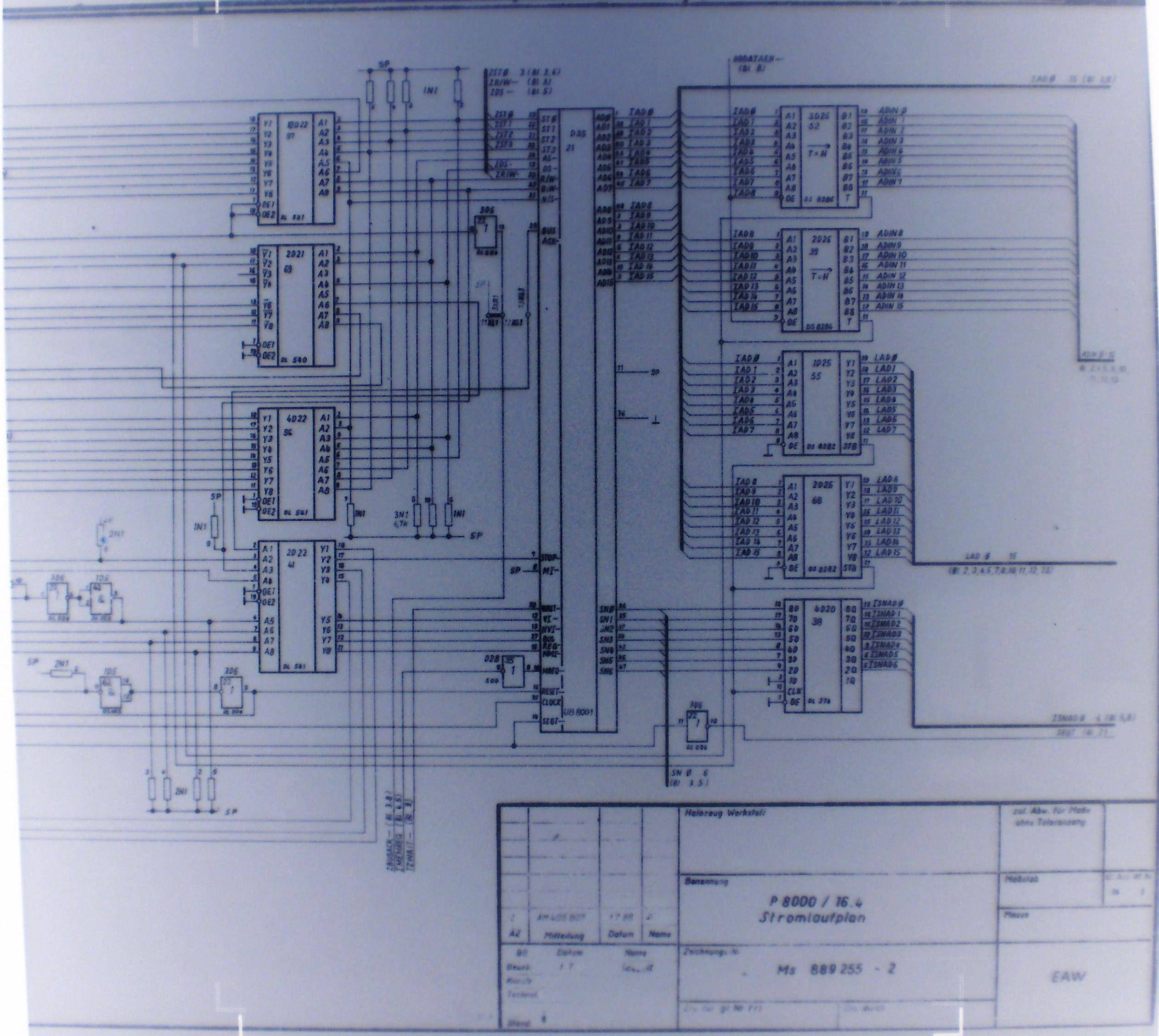

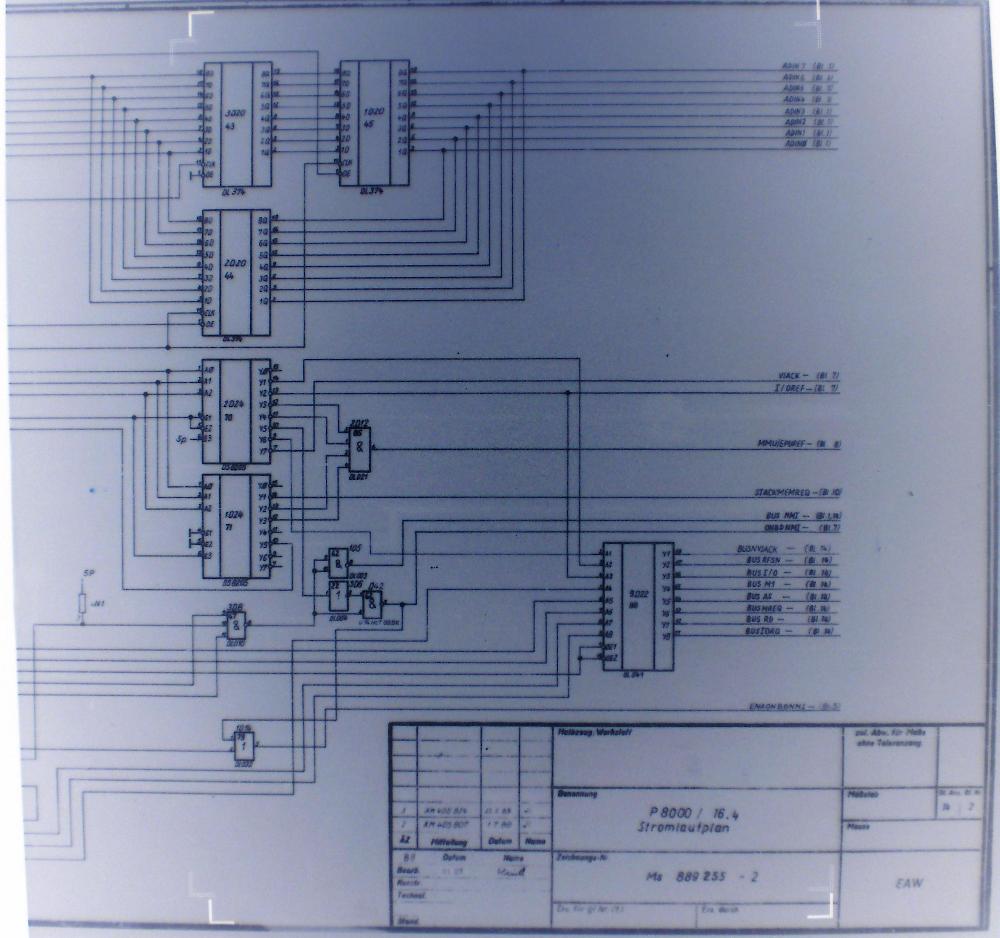

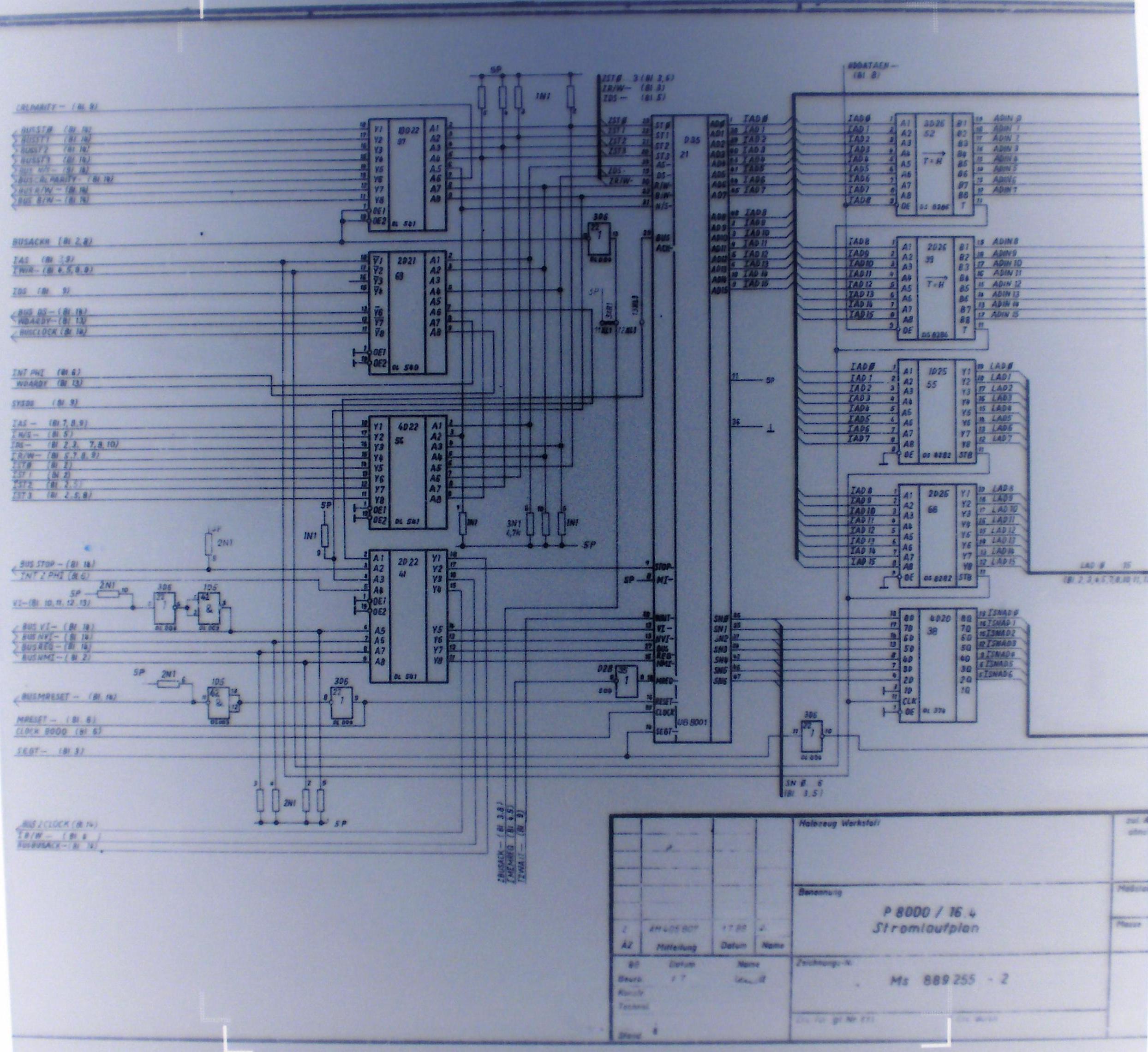

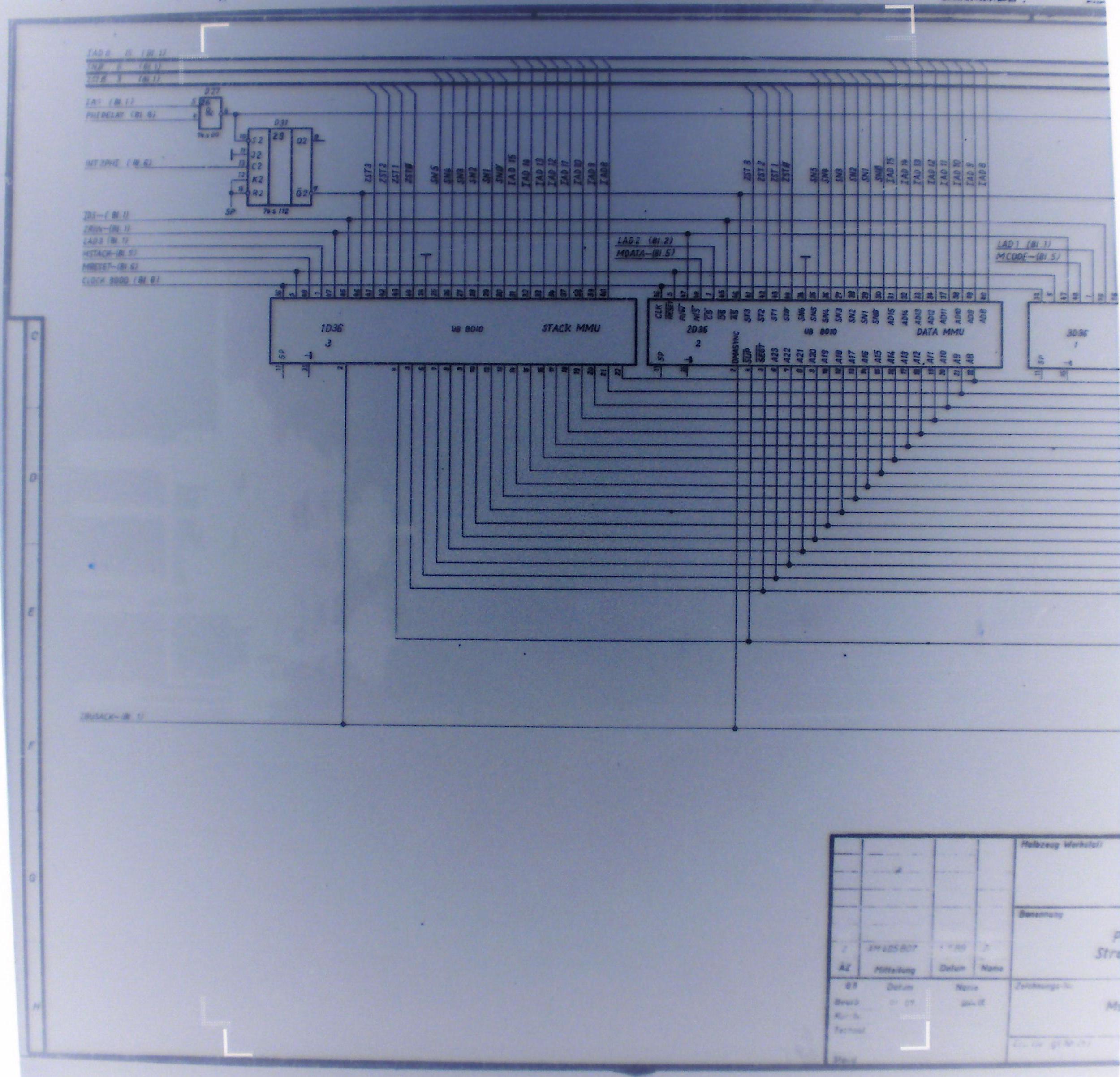

P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
P 8000 Compact Schaltplan 16.4
